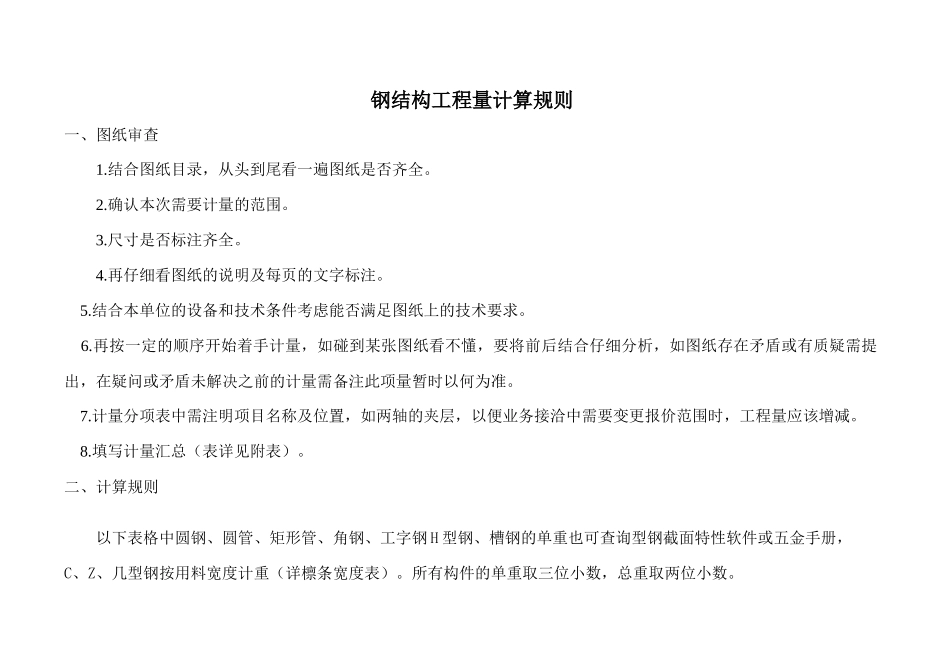

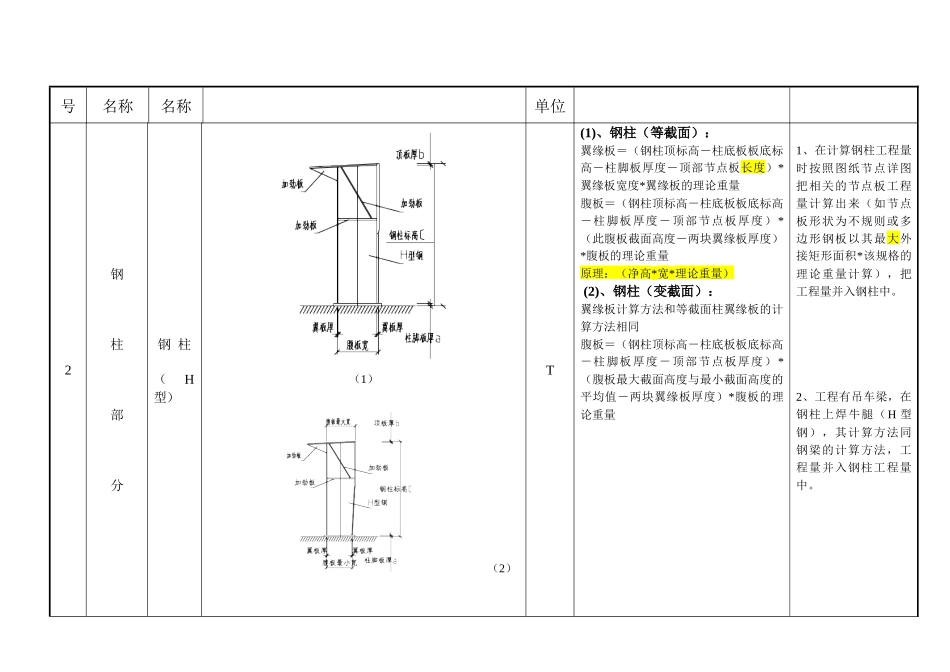

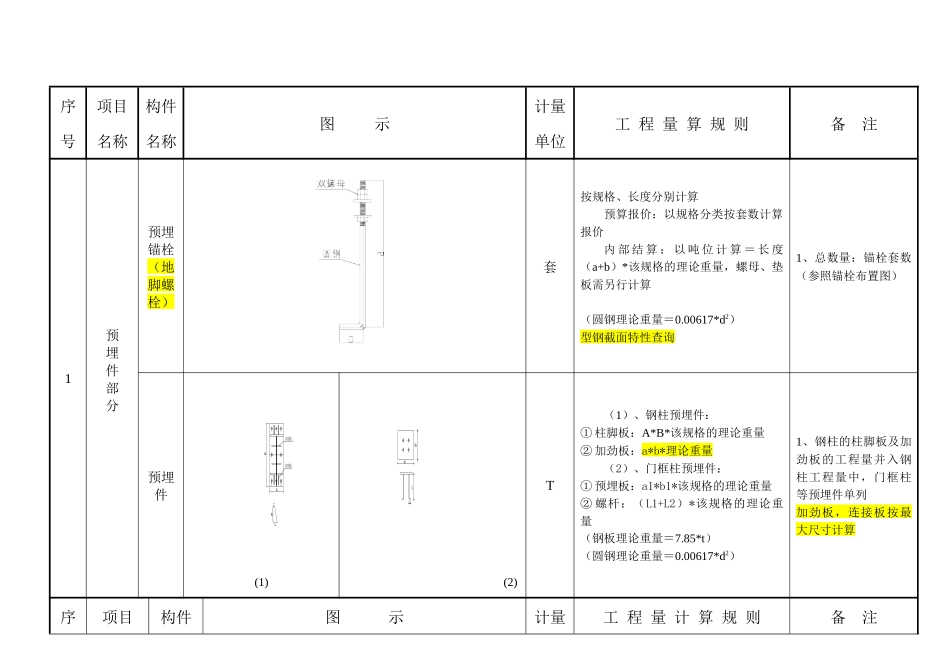

钢结构工程量计算规则一、图纸审查1.结合图纸目录，从头到尾看一遍图纸是否齐全。2.确认本次需要计量的范围。3.尺寸是否标注齐全。4.再仔细看图纸的说明及每页的文字标注。 5.结合本单位的设备和技术条件考虑能否满足图纸上的技术要求。 6.再按一定的顺序开始着手计量，如碰到某张图纸看不懂，要将前后结合仔细分析，如图纸存在矛盾或有质疑需提出，在疑问或矛盾未解决之前的计量需备注此项量暂时以何为准。 7.计量分项表中需注明项目名称及位置，如两轴的夹层，以便业务接洽中需要变更报价范围时，工程量应该增减。 8.填写计量汇总（表详见附表）。二、计算规则以下表格中圆钢、圆管、矩形管、角钢、工字钢 H 型钢、槽钢的单重也可查询型钢截面特性软件或五金手册，C、Z、几型钢按用料宽度计重（详檩条宽度表）。所有构件的单重取三位小数，总重取两位小数。序号项目名称构件 名称图 示计量单位工 程 量 算 规 则备 注1预埋件部分预埋锚栓（地脚螺栓）套按规格、长度分别计算预算报价：以规格分类按套数计算报价内 部 结 算 ： 以 吨 位 计 算 ＝ 长 度（a+b）*该规格的理论重量，螺母、垫板需另行计算（圆钢理论重量＝0.00617*d2）型钢截面特性查询 1、总数量：锚栓套数（参照锚栓布置图）预埋件加劲板1加劲板2(1)(2)T（1）、钢柱预埋件：① 柱脚板：A*B*该规格的理论重量② 加劲板：a*b*理论重量（2）、门框柱预埋件：① 预埋板：a1*b1*该规格的理论重量② 螺杆：（L1+L2）*该规格的理论重量（钢板理论重量＝7.85*t）（圆钢理论重量＝0.00617*d2）1、钢柱的柱脚板及加劲板的工程量并入钢柱工程量中，门框柱等预埋件单列加劲板，连接板按最大尺寸计算序项目构件 图 示计量工 程 量 计 算 规 则备 注号名称名称单位2钢柱部分钢 柱（H型） （1）（2）T(1)、钢柱（等截面）：翼缘板＝（钢柱顶标高－柱底板板底标高－柱脚板厚度－顶部节点板长度）*翼缘板宽度*翼缘板的理论重量腹板＝（钢柱顶标高－柱底板板底标高－柱脚板厚度－顶部节点板厚度） *（此腹板截面高度－两块翼缘板厚度）*腹板的理论重量原理：（净高*宽*理论重量） (2)、钢柱（变截面）：翼缘板计算方法和等截面柱翼缘板的计算方法相同腹板＝（钢柱顶标高－柱底板板底标高－柱脚板厚度－顶部节点板厚度） *（腹板最大截面高度与最小截面高度的平均值－两块翼缘板厚度）*腹板的理论重量1、在计算钢柱工程量时按照图纸节点详图把相关的节点...
