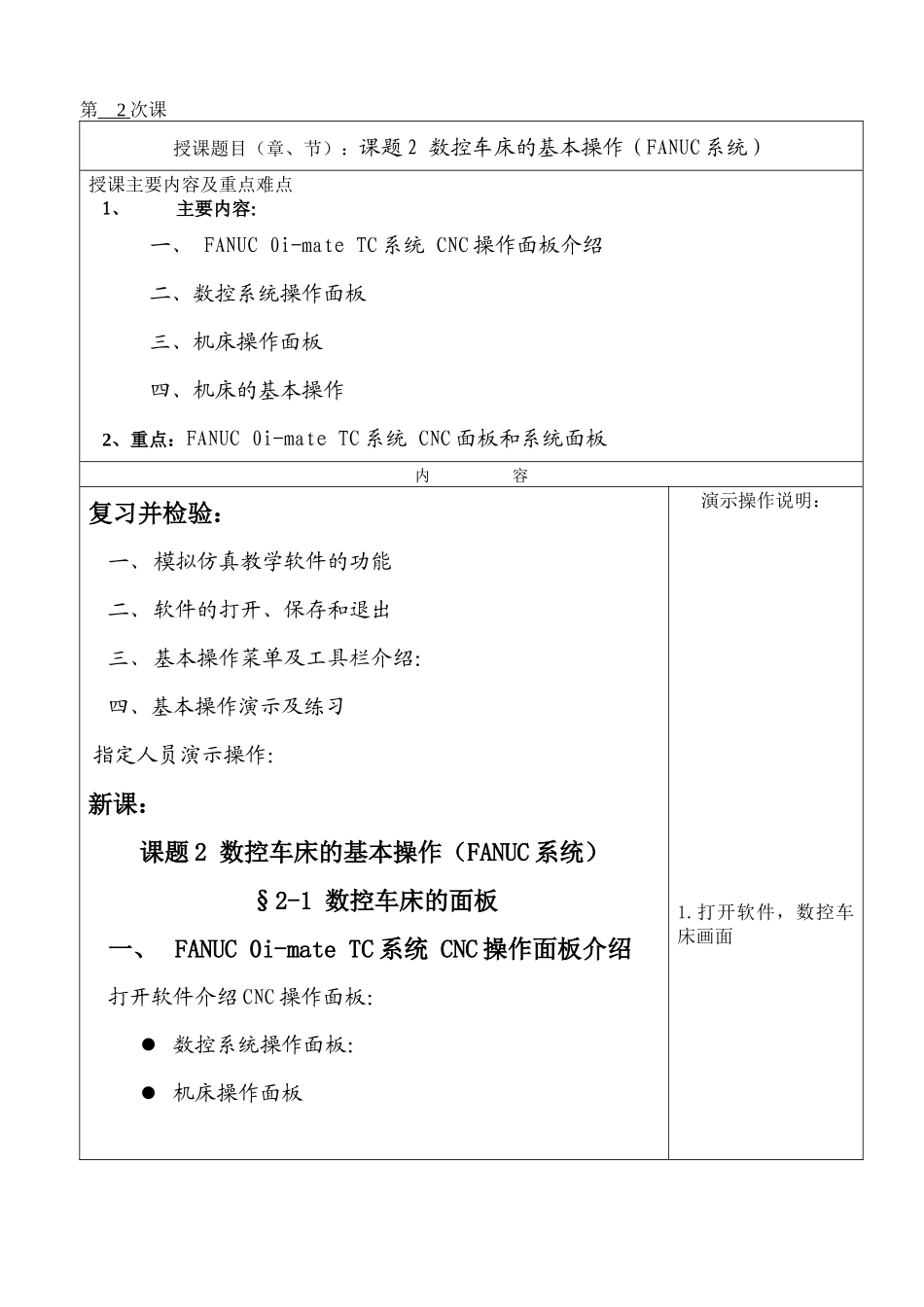

第 2 次课授课题目（章、节）：课题 2 数控车床的基本操作（FANUC 系统）授课主要内容及重点难点1、主要内容：一、 FANUC 0i-mate TC 系统 CNC 操作面板介绍二、数控系统操作面板三、机床操作面板四、机床的基本操作2、重点：FANUC 0i-mate TC 系统 CNC 面板和系统面板内 容复习并检验：一、模拟仿真教学软件的功能二、软件的打开、保存和退出三、基本操作菜单及工具栏介绍：四、基本操作演示及练习指定人员演示操作：新课：课题 2 数控车床的基本操作（FANUC 系统）§2-1 数控车床的面板一、 FANUC 0i-mate TC 系统 CNC 操作面板介绍打开软件介绍 CNC 操作面板：  数控系统操作面板： 机床操作面板演示操作说明：1.打开软件，数控车床画面二、数控系统操作面板（一） 面板上的键盘1、复位键：(RESET)用于使 CNC 复位或取消报警等。地址和数字键 ：按下这些键可以输入字母、数字或其他字符。2、输入键 (INPUT)：用于输入和修改参数。3、取消键 (CAN)用于删除最后一个进入输入缓存区的字符或符号。4、程序编辑键演示操作说明2 ． FANUC 0i Mate 系统面板：(DELET)删除键。：(INSERT)插入键。：(ALTER)替换键。5、光标移动键：(CURSOR)用于将光标向上或向下移动。6、换页键：(PAGE)用于将屏幕显示的页面向前或向后翻页。7、功能键功能键用于选择显示屏幕内容。有如下功能键：1)、 (POS)按下该键，可以显示位置屏幕。2)、 (PRGRM)按下该键，可以显示程序屏幕。3)、：( OFFSET/SETTING )按下该键，可以显示偏置/设置屏幕。4)、按此键显示系统画面5)、按此键显示信息画面演示操作说明：6)、按此键显示图形画面8、软键： 相当于功能键下的二级菜单。按下功能键後，按与屏幕文字相对的软键，可以进入该菜单。（二）、位置屏幕：当按下面板上的 (POS)键，屏幕显示为位置。屏幕下方有二级菜单：绝对、相对、综合。单击二级菜单正下方的软键，就可以执行该菜单命令。例如，单击“综合”正下方的软键，屏幕将显示绝对坐标、相对坐标和机械坐标（三）、程序屏幕：当按下面板上的 (PRGRM)键，屏幕显示为程序屏幕（如下图）。屏幕下方有二级菜单：程式、整理。单击二级菜单正下方的软键，就可以执行该菜单命令。例如，如果事先已经导入了或手工编写了程序，单击“程式”正下方的软键，屏幕将显示该程序的内容。（四）.刀具偏置/设置屏幕演示操作说明：3.POS 键，显示位置屏幕及二级菜单4.按 PROG 键显...
