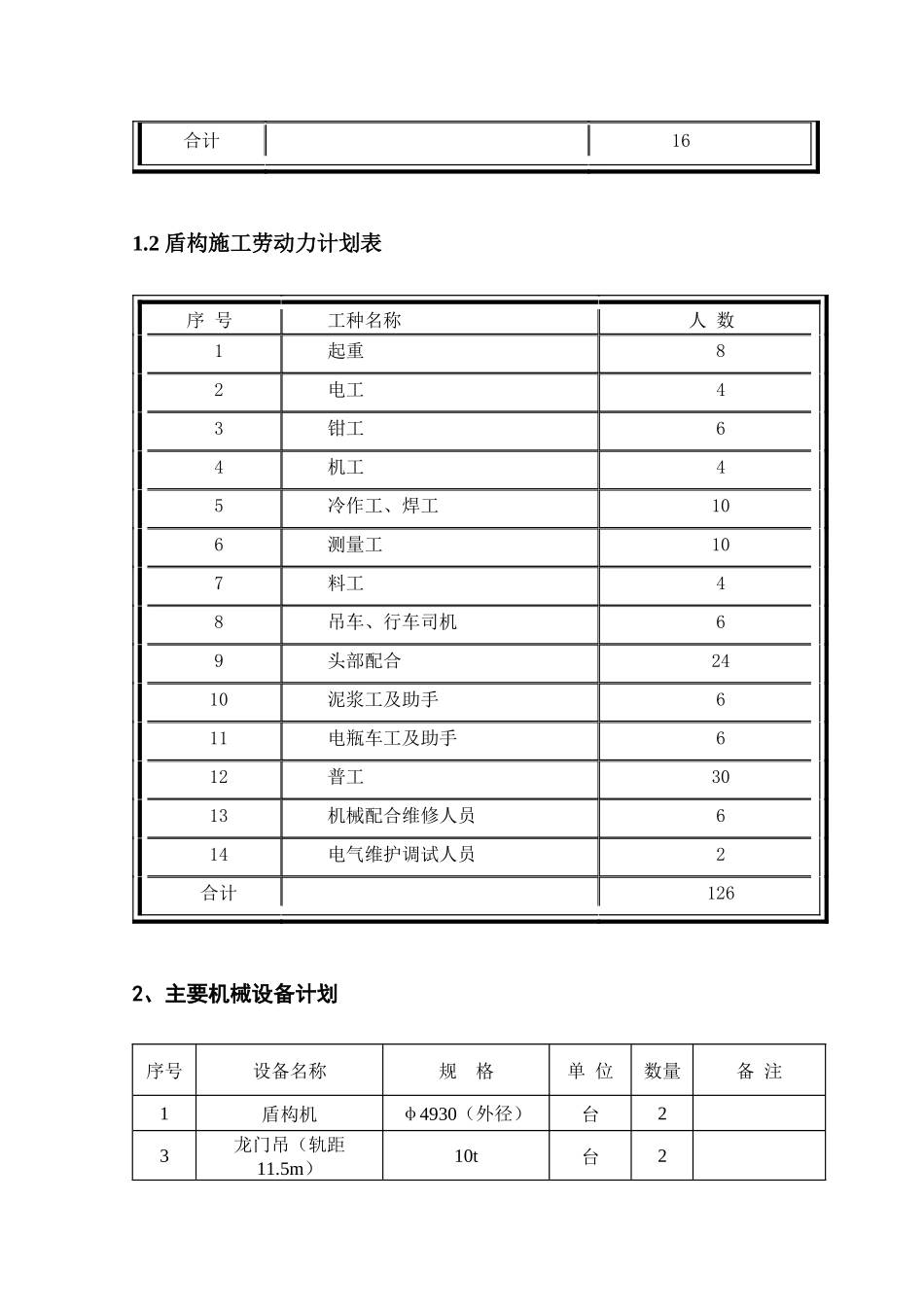

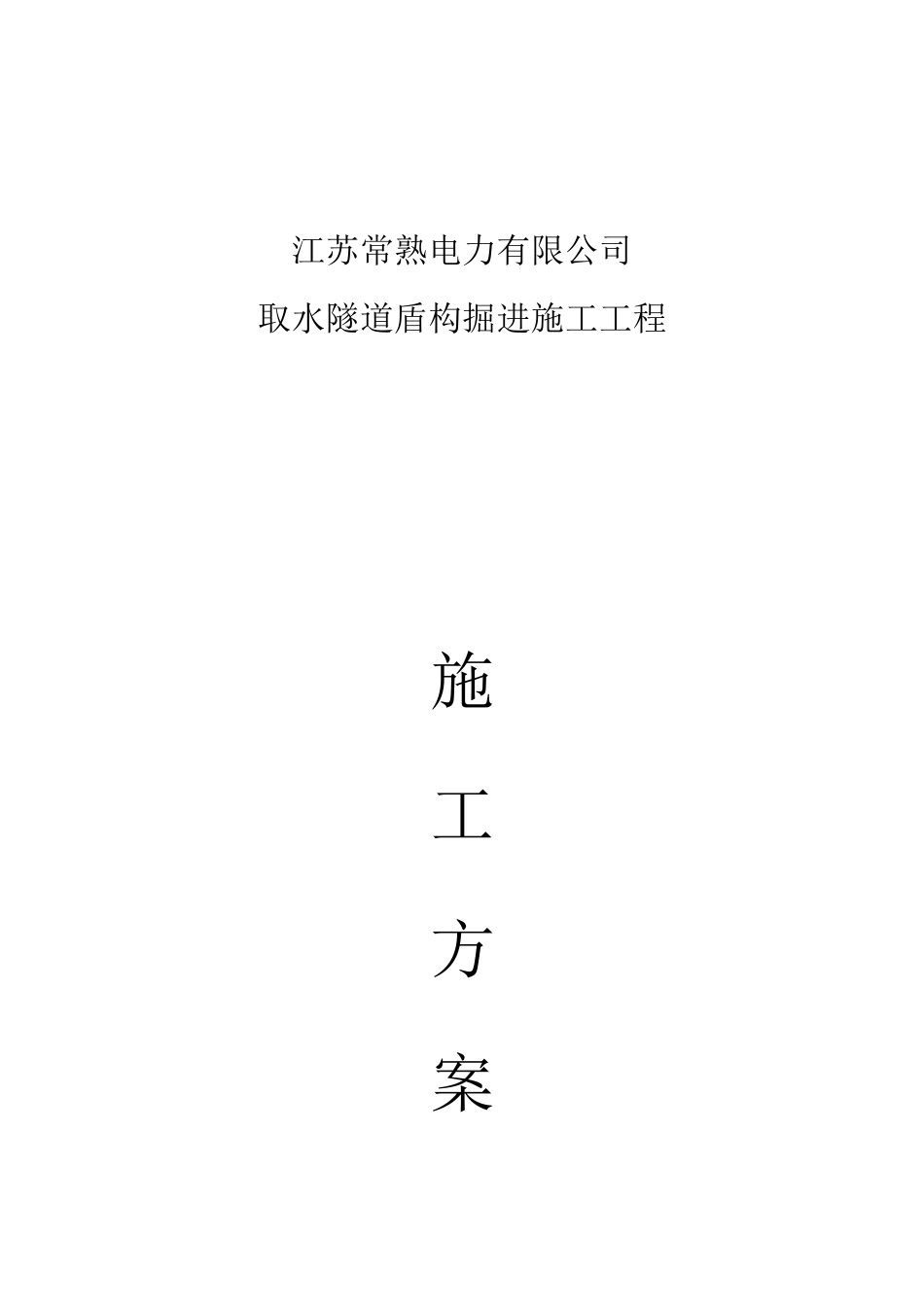

江苏常熟电力有限公司取水隧道盾构掘进施工工程施工方案福建四海建设有限公司上海分公司2009-06-30第一章 人员及主要机械设备计划1、人员计划1.1 盾构管理人员配备表序 号管理岗位（职务）人 数1项目经理12副经理23项目技术负责人14施工员45质量员26安全员27资料员19设备材料3合计161.2 盾构施工劳动力计划表序 号工种名称人 数1起重82电工43钳工64机工45冷作工、焊工106测量工107料工48吊车、行车司机69头部配合2410泥浆工及助手611电瓶车工及助手612普工3013机械配合维修人员614电气维护调试人员2合计1262、主要机械设备计划序号设备名称规 格单 位数量备 注1盾构机φ4930（外径）台23龙门吊（轨距11.5m）10t台24电瓶车14t台25电动空压机10m3台26储气包6m3台27高压增压泵（进水）1.8~2.5MPa台31 台备用8渣浆泵（排污接力）22KW台29渣浆泵（排泥）4PH-60台2（75KW）10泥浆转驳车/台211全站仪KTS－442/索加台312水准仪DS3台313箱式变压器1000KVA台114箱式变压器500KVA台115水力机械卧式套216单梁电动葫芦5t 行走套317发射架φ4200（内径）套218后座反力架φ4200（内径）套219轴流风机SDF/700套220泥浆搅拌机/台421管片车/台422卷扬机1t台623履带吊50t台124振动锤60KW台125生产用车辆326卷扬机3t台227潜水平底污水泵50（扬程 34m）台628潜水平底污水泵50（扬程 15m）台429农用泵250m3台530螺杆泵3″台631汽车吊500T台1租用第二章 盾构施工方案1、施工部署1.1 施工现场布置在盾构施工时，现场布置管片堆场、材料仓库、沉淀池、拌浆棚及拌浆材料堆场及 10m3储水箱供拌制浆液用，沿沉井布置 10t 门吊 2 部作为井上、下及地面起重设备。拌浆棚采用瓦楞板封闭构筑。1.2 取水平台本工程盾构掘进均需大量用水。因此，这部分施工用水考虑采用堤外长江水源，由于大堤外的滩地比较平缓，为保证施工时在低水位能取水，考虑搭设栈桥做为取水平台，取水平台从长江引水至堤塘内，通过 3 台农用泵流量 250m3/h（一台备用）直接在塘内取水，由 φ159 法兰钢管送至大堤内现场临时水泵房内，接入临时水泵房内的高压水泵内作为施工用水。长江取水平台标高可保证在低水位时仍有足够的水量。1.3 临时水泵房由于盾构施工水力机械用水要求为高压水，因此取水输送至施工现场后需采用高压泵增压，因此在施工现场设置一个临时水泵房，临时水泵房平面尺寸为7m×15m，施工时根据需要可作调整，临时水泵房内安装 3 台多节离心水泵（一台备用），用...
