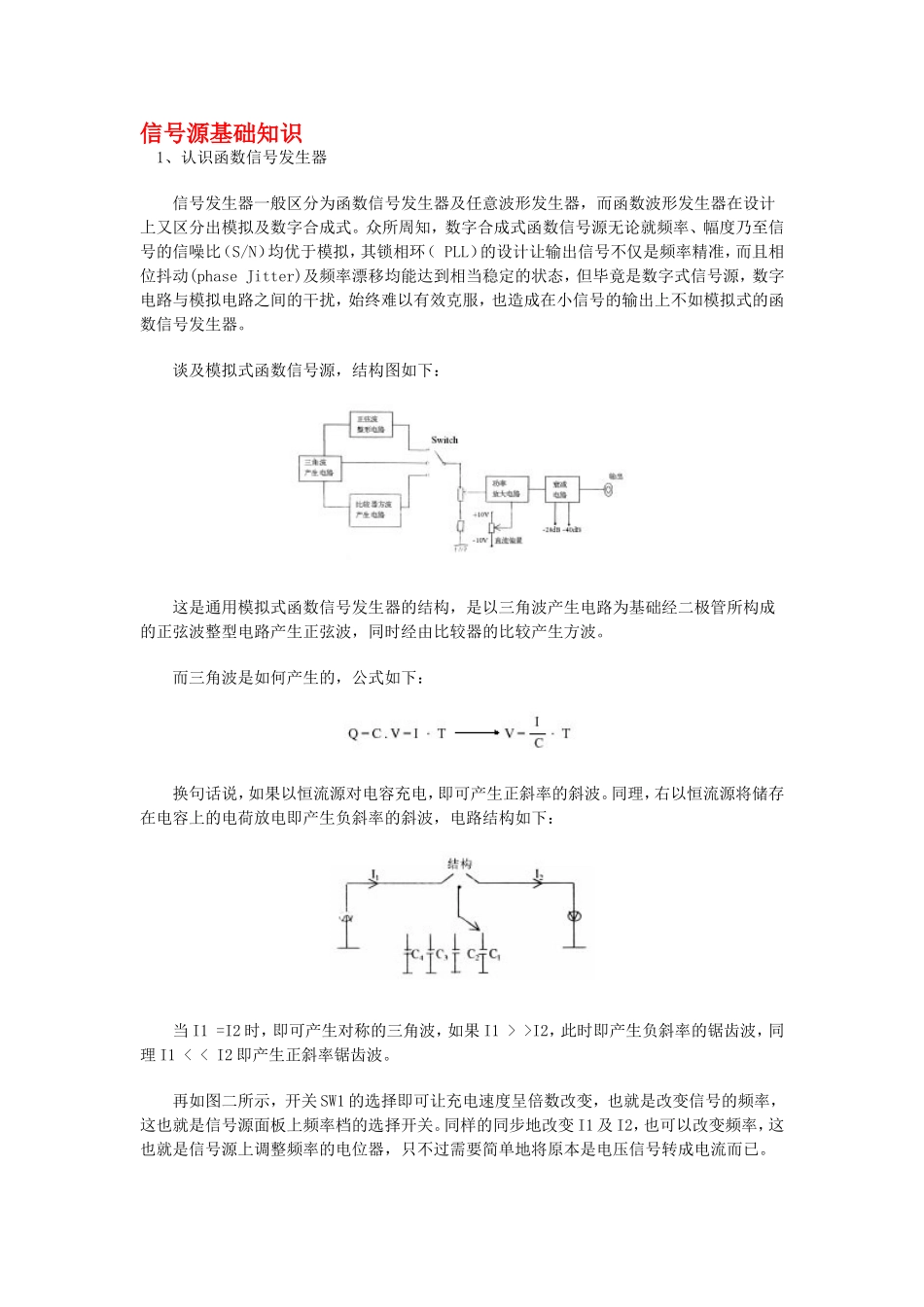

信号源基础知识1、认识函数信号发生器信号发生器一般区分为函数信号发生器及任意波形发生器，而函数波形发生器在设计上又区分出模拟及数字合成式。众所周知，数字合成式函数信号源无论就频率、幅度乃至信号的信噪比（S/N）均优于模拟，其锁相环（PLL）的设计让输出信号不仅是频率精准，而且相位抖动(phaseJitter)及频率漂移均能达到相当稳定的状态，但毕竟是数字式信号源，数字电路与模拟电路之间的干扰，始终难以有效克服，也造成在小信号的输出上不如模拟式的函数信号发生器。谈及模拟式函数信号源，结构图如下：这是通用模拟式函数信号发生器的结构，是以三角波产生电路为基础经二极管所构成的正弦波整型电路产生正弦波，同时经由比较器的比较产生方波。而三角波是如何产生的，公式如下：换句话说，如果以恒流源对电容充电，即可产生正斜率的斜波。同理，右以恒流源将储存在电容上的电荷放电即产生负斜率的斜波，电路结构如下：当I1=I2时，即可产生对称的三角波，如果I1>>I2，此时即产生负斜率的锯齿波，同理I1<
