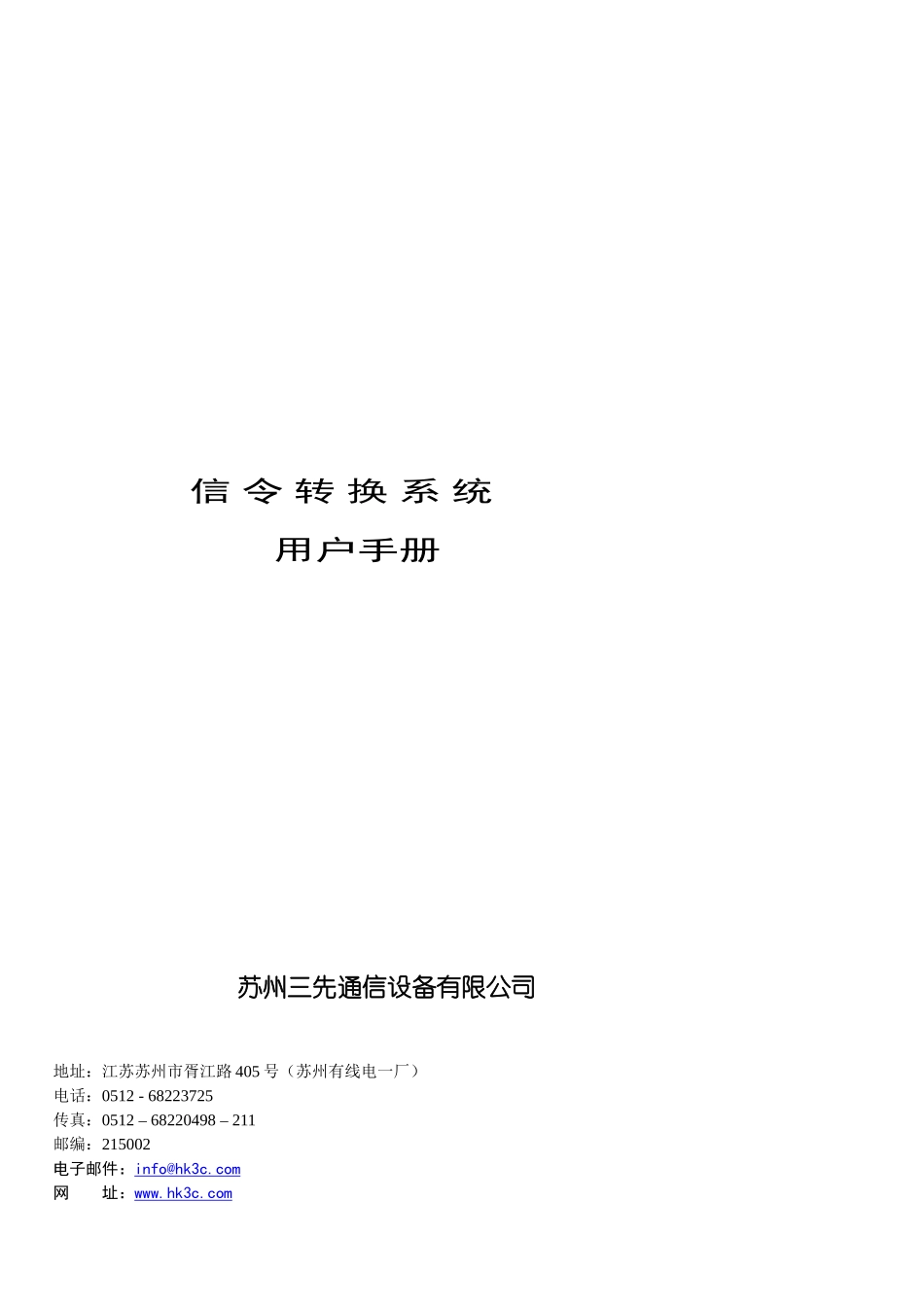

信令转换系统用户手册_第1页
1/15

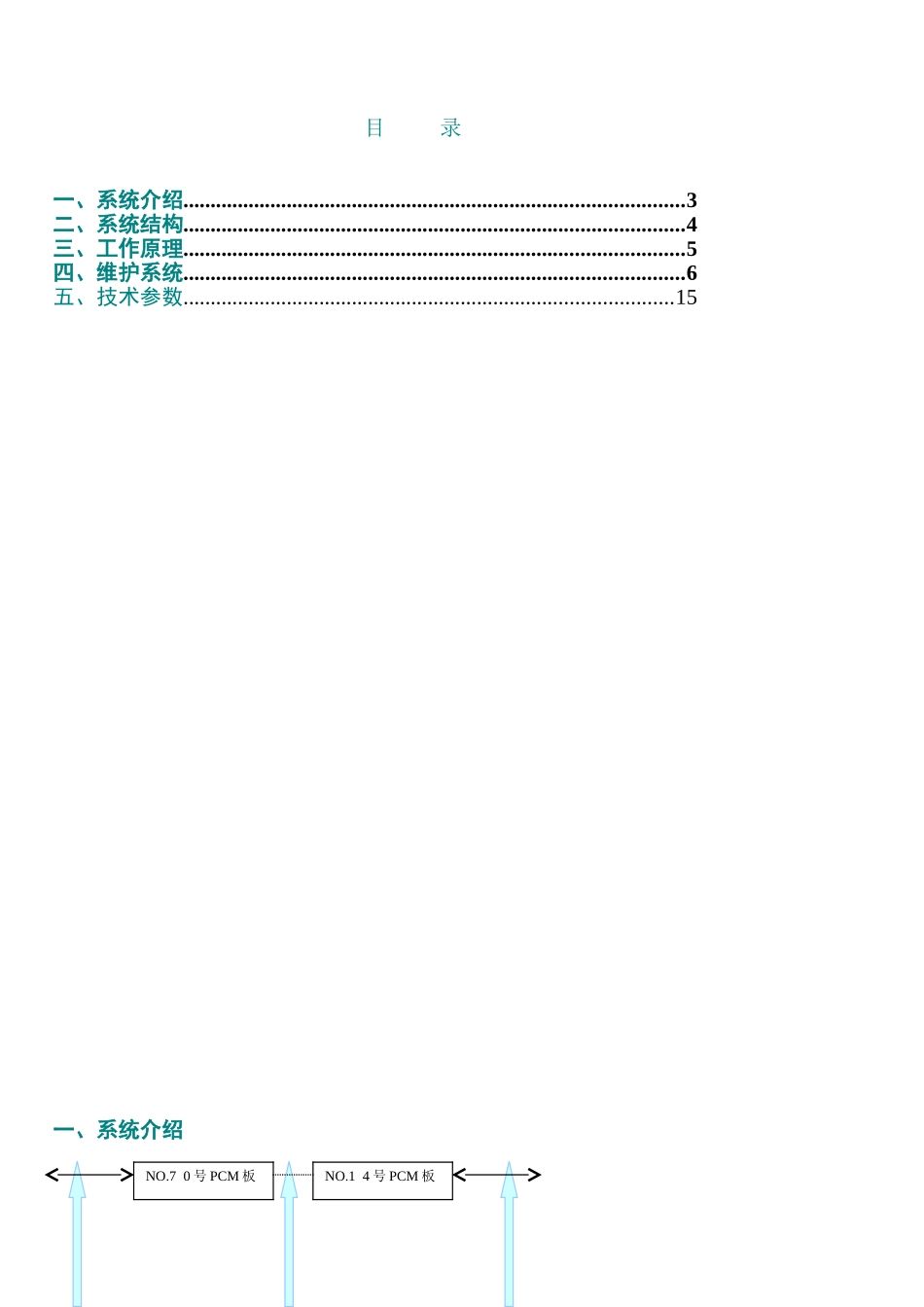

信令转换系统用户手册_第2页
2/15

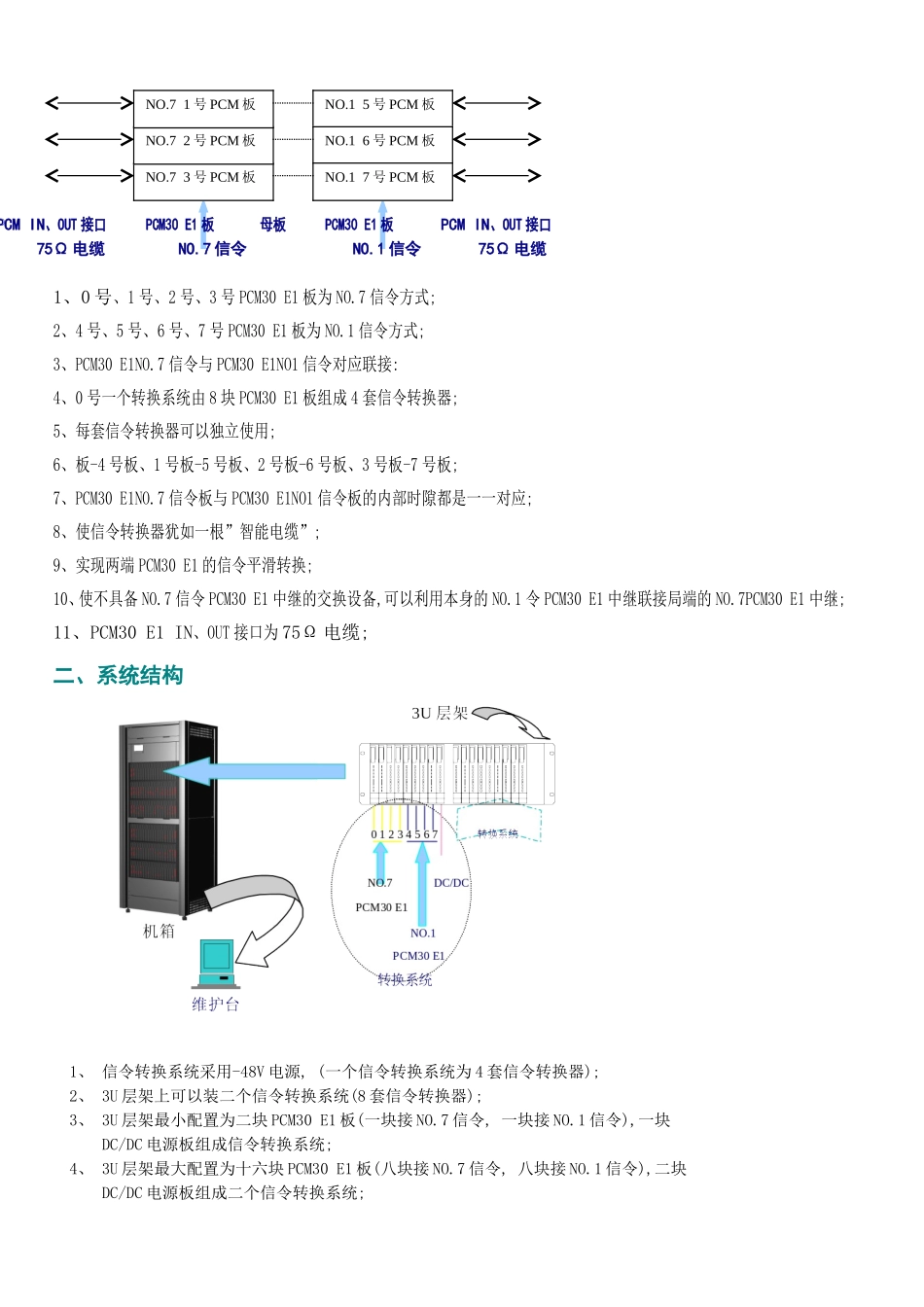

信令转换系统用户手册_第3页
3/15
苏州三先通信设备有限公司地址:江苏苏州市胥江路405号(苏州有线电一厂)电话:0512-68223725传真:0512–68220498–211邮编:215002电子邮件:info@hk3c.com网址:www.hk3c.com信令转换系统用户手册目录一、系统介绍............................................................................................3二、系统结构............................................................................................4三、工作原理............................................................................................5四、维护系统............................................................................................6五、技术参数..........................................................................................15一、系统介绍NO.70号PCM板NO.14号PCM板PCMIN、OUT接口PCM30E1板母板PCM30E1板PCMIN、OUT接口75Ω电缆NO.7信令NO.1信令75Ω电缆1、0号、1号、2号、3号PCM30E1板为NO.7信令方式;2、4号、5号、6号、7号PCM30E1板为NO.1信令方式;3、PCM30E1NO.7信令与PCM30E1NO1信令对应联接:4、0号一个转换系统由8块PCM30E1板组成4套信令转换器;5、每套信令转换器可以独立使用;6、板-4号板、1号板-5号板、2号板-6号板、3号板-7号板;7、PCM30E1NO.7信令板与PCM30E1NO1信令板的内部时隙都是一一对应;8、使信令转换器犹如一根”智能电缆”;9、实现两端PCM30E1的信令平滑转换;10、使不具备NO.7信令PCM30E1中继的交换设备,可以利用本身的NO.1令PCM30E1中继联接局端的NO.7PCM30E1中继;11、PCM30E1IN、OUT接口为75Ω电缆;二、系统结构1、信令转换系统采用-48V电源,(一个信令转换系统为4套信令转换器);2、3U层架上可以装二个信令转换系统(8套信令转换器);3、3U层架最小配置为二块PCM30E1板(一块接NO.7信令,一块接NO.1信令),一块DC/DC电源板组成信令转换系统;4、3U层架最大配置为十六块PCM30E1板(八块接NO.7信令,八块接NO.1信令),二块DC/DC电源板组成二个信令转换系统;NO.73号PCM板NO.72号PCM板NO.71号PCM板NO.15号PCM板NO.16号PCM板NO.17号PCM板5、1.4MX0.8MX0.5M机箱可以装七个3U层架,十四个信令转换系统;三、工作原理1、放置本地2、放置异地四、维护系统进入维护台端口参数分两部分设置。有的端口参数在维护台维护平面设置。如系统参数,分机端口的部分参数、中继端口参数在维护台维护平面设置,有的端口参数在维护台话务平面设置。如本台参数、分机的使用权限和服务功能在维护台话务平面设置。单击进入维护台按钮,出现参数维护窗口如图A输入正确的密码,即进入维护台。此时,进入维护台按钮,变成退出维护台,原来不活动的系统参数按钮被激活如图B。在此状态下鼠标单击分机或中继端口状态颜色块,可对维护平面的参数进行设置。在参数设置完毕后,要及时单击退出维护台按钮,退出维护平面。在退出维护平面以后,按钮显示进入维护台,此时鼠标单击分机或中继端口状态颜色块,可对话务平面的参数图A图B进行设置。系统参数鼠标单击主屏幕上的系统参数按钮,弹出如下窗口系统拨号鼠标单击系统拨号按钮,弹出如下窗口本窗口分别显示如下设置:出局拨号组、内部拨号组、本机拨号出局拨号组在“出局拨号组”中建立出局字冠(出局号)和局向号的对应关系。亦即设定“出局字冠”(出局号)所对应的局向号,应对所有“出局拨号组”逐一进行设置。出局拨号组对应局向出局局号0-290-14、缺省局向0—99991.本系统可最多设置30组出局局号,可对应16个出局局向。2.出局局号不应与本机局号雷同。3.缺省设置如下:出局拨号组出局号码对应局向0901无12723634545456-29无无内部拨号组1.本系统可最多设置9组内部拨号组。对应号码0—99992.缺省设置如下:内部拨号组对应号码对应端口号0081—8未设—1.内部拨号组0—8与用户端口参数中的分组号30—38对应。即:如果某用户端口参数中设分组号为30,则系统内部拨0,此用户被占用。2.同一内部拨号组内的用户可代答。本机拨号参数项范围缺省值本机局号长度0—40本机号长度2-441.如果本机局号设置为“未设”,则...
