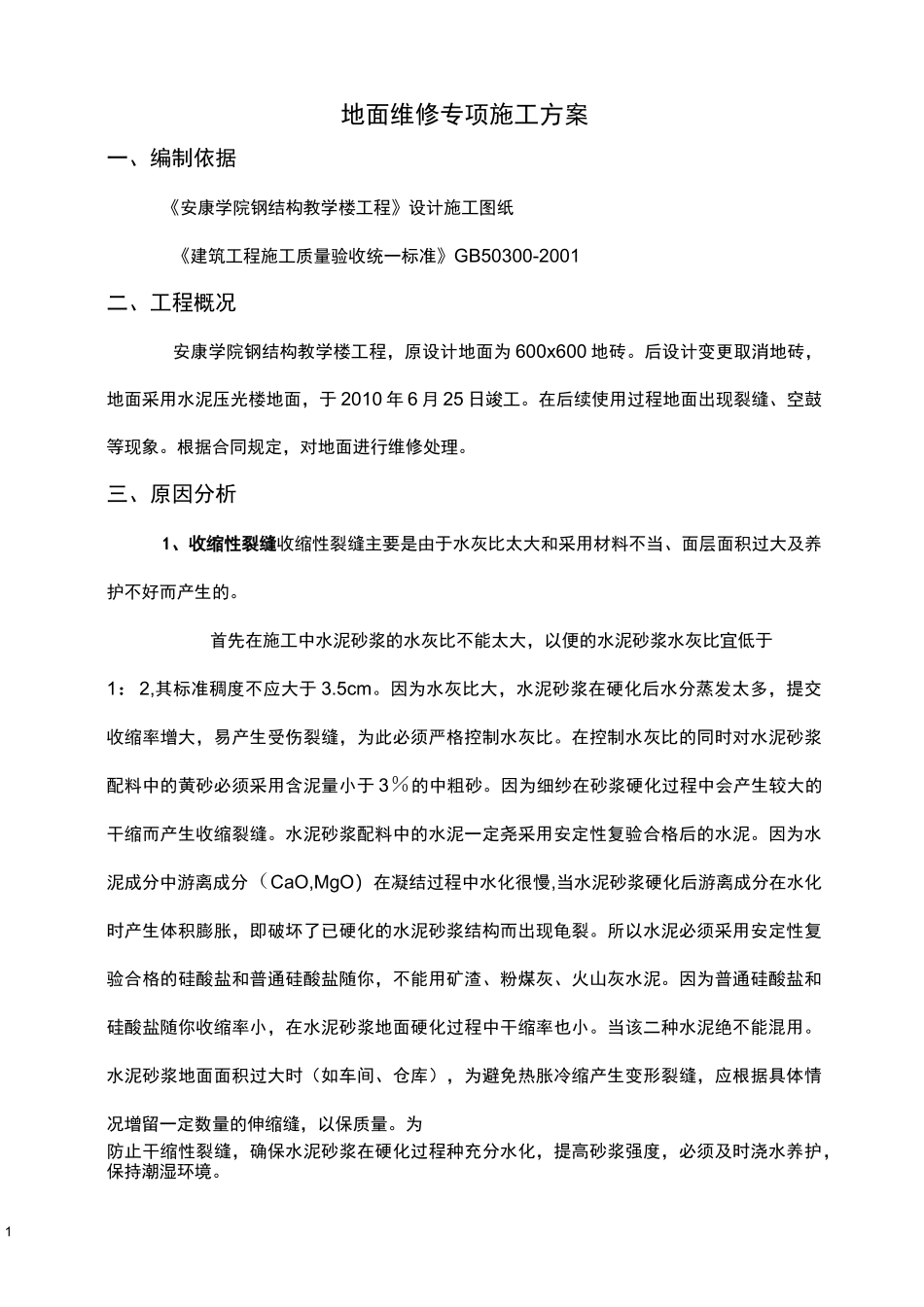

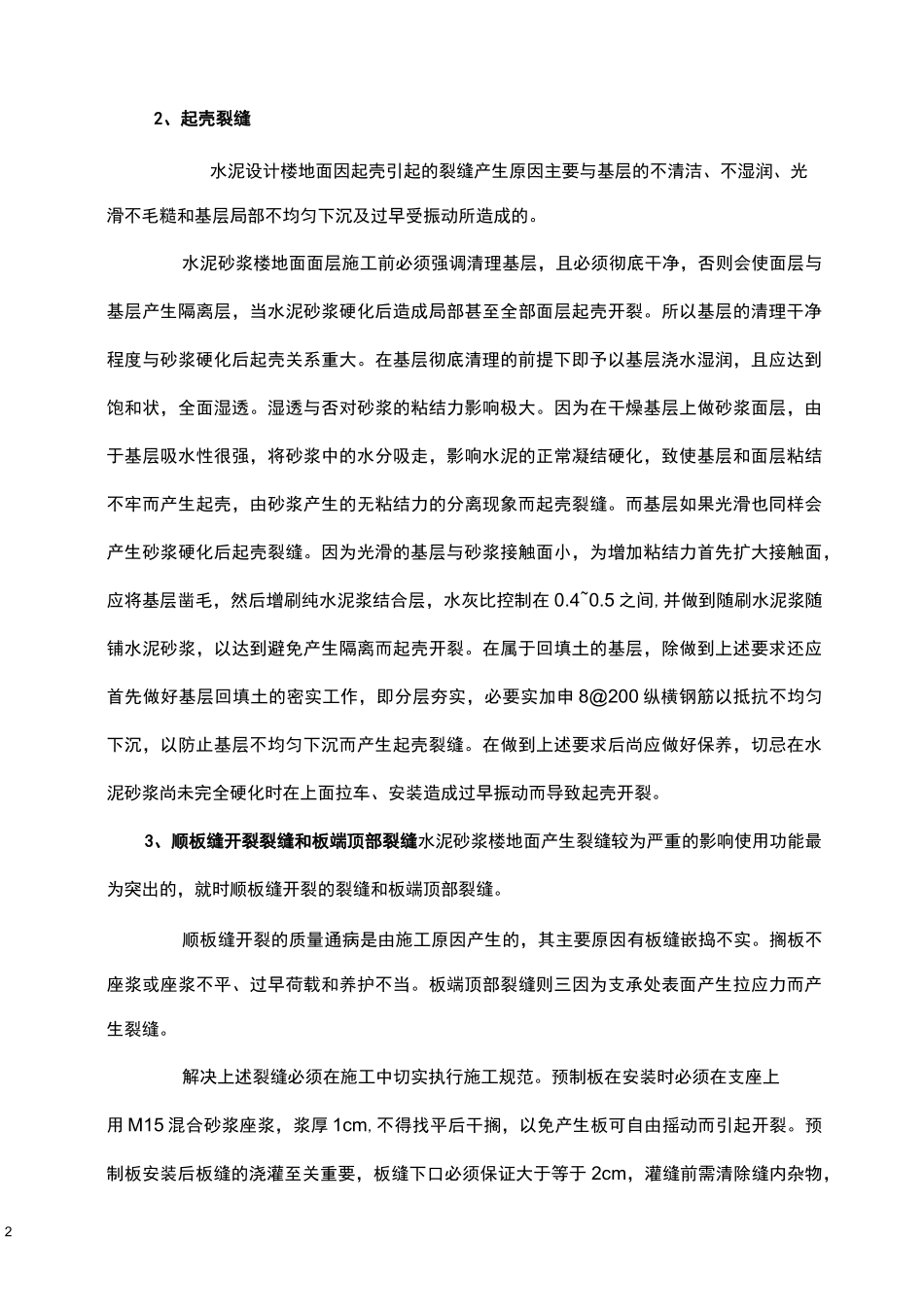

1地面维修专项施工方案一、编制依据《安康学院钢结构教学楼工程》设计施工图纸《建筑工程施工质量验收统一标准》GB50300-2001二、工程概况安康学院钢结构教学楼工程，原设计地面为 600x600 地砖。后设计变更取消地砖，地面采用水泥压光楼地面，于 2010 年 6 月 25 日竣工。在后续使用过程地面出现裂缝、空鼓等现象。根据合同规定，对地面进行维修处理。三、原因分析1、收缩性裂缝收缩性裂缝主要是由于水灰比太大和采用材料不当、面层面积过大及养护不好而产生的。首先在施工中水泥砂浆的水灰比不能太大，以便的水泥砂浆水灰比宜低于1：2,其标准稠度不应大于 3.5cm。因为水灰比大，水泥砂浆在硬化后水分蒸发太多，提交收缩率增大，易产生受伤裂缝，为此必须严格控制水灰比。在控制水灰比的同时对水泥砂浆配料中的黄砂必须采用含泥量小于 3％的中粗砂。因为细纱在砂浆硬化过程中会产生较大的干缩而产生收缩裂缝。水泥砂浆配料中的水泥一定尧采用安定性复验合格后的水泥。因为水泥成分中游离成分（CaO,MgO）在凝结过程中水化很慢,当水泥砂浆硬化后游离成分在水化时产生体积膨胀，即破坏了已硬化的水泥砂浆结构而出现龟裂。所以水泥必须采用安定性复验合格的硅酸盐和普通硅酸盐随你，不能用矿渣、粉煤灰、火山灰水泥。因为普通硅酸盐和硅酸盐随你收缩率小，在水泥砂浆地面硬化过程中干缩率也小。当该二种水泥绝不能混用。水泥砂浆地面面积过大时（如车间、仓库），为避免热胀冷缩产生变形裂缝，应根据具体情况增留一定数量的伸缩缝，以保质量。为防止干缩性裂缝，确保水泥砂浆在硬化过程种充分水化，提高砂浆强度，必须及时浇水养护，保持潮湿环境。22、起壳裂缝水泥设计楼地面因起壳引起的裂缝产生原因主要与基层的不清洁、不湿润、光滑不毛糙和基层局部不均匀下沉及过早受振动所造成的。水泥砂浆楼地面面层施工前必须强调清理基层，且必须彻底干净，否则会使面层与基层产生隔离层，当水泥砂浆硬化后造成局部甚至全部面层起壳开裂。所以基层的清理干净程度与砂浆硬化后起壳关系重大。在基层彻底清理的前提下即予以基层浇水湿润，且应达到饱和状，全面湿透。湿透与否对砂浆的粘结力影响极大。因为在干燥基层上做砂浆面层，由于基层吸水性很强，将砂浆中的水分吸走，影响水泥的正常凝结硬化，致使基层和面层粘结不牢而产生起壳，由砂浆产生的无粘结力的分离现象而起壳裂缝。而基层如果光滑也同样会产生砂浆硬化后起壳裂缝。因为光滑的基层与砂...
