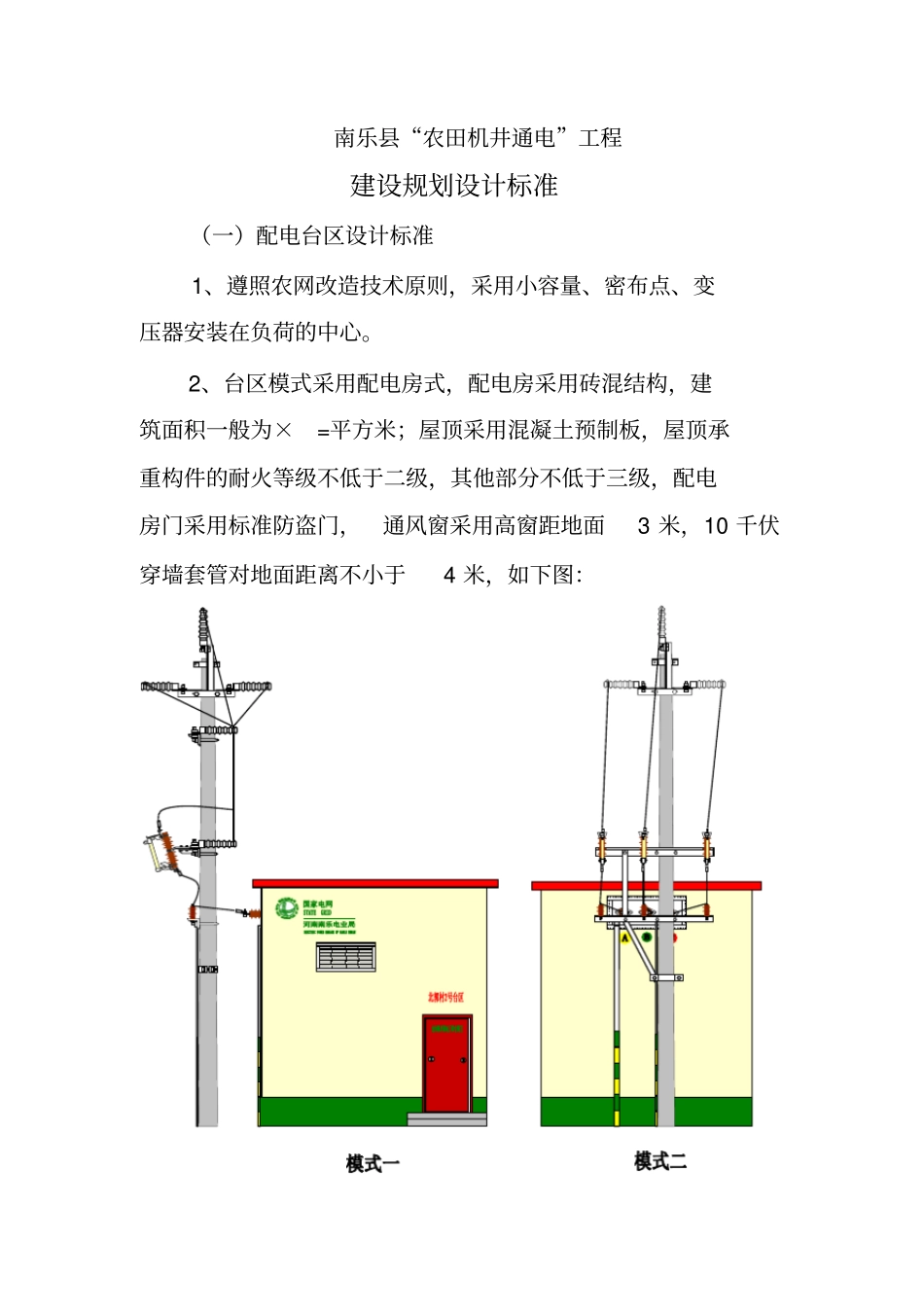

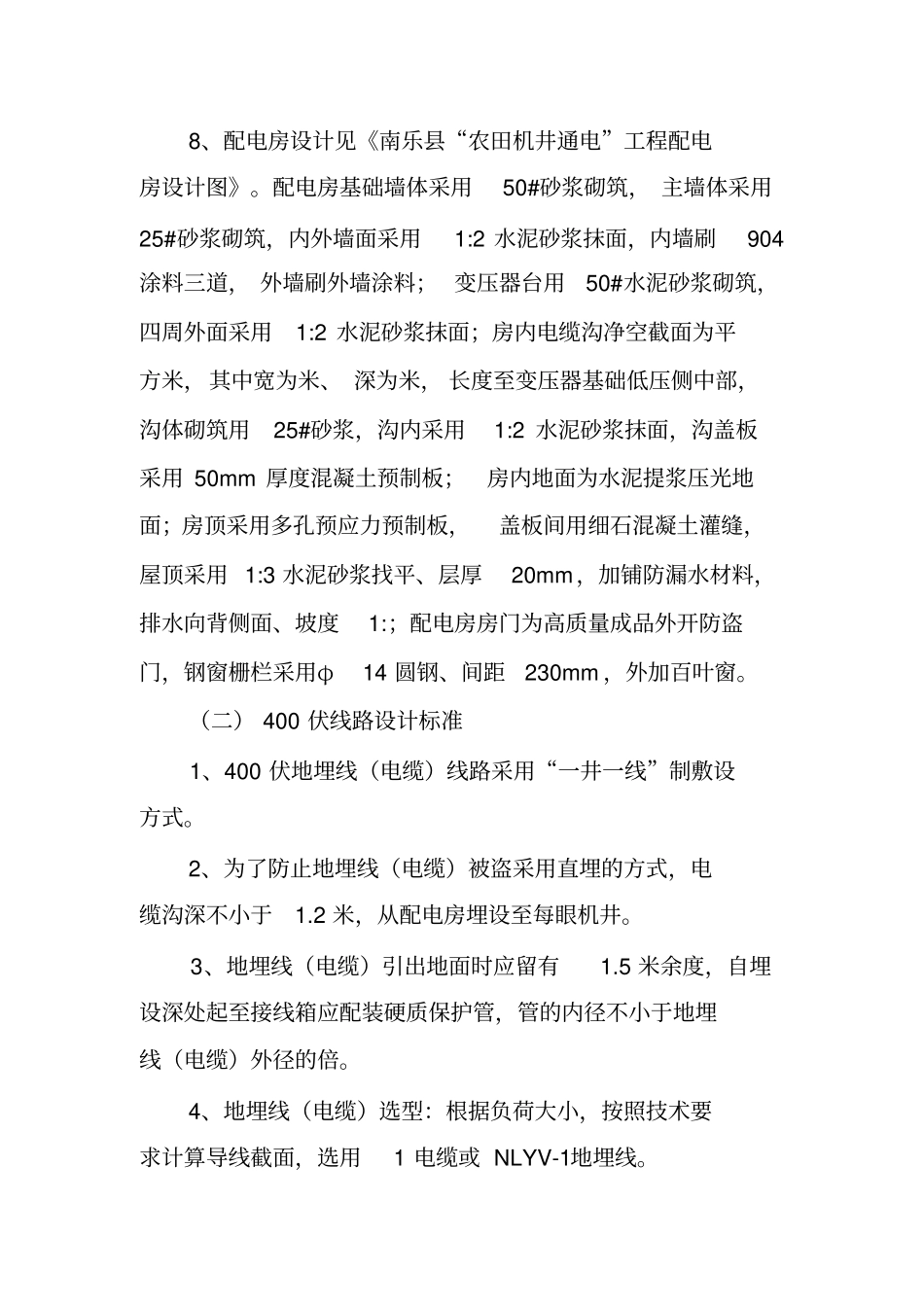

南乐县“农田机井通电”工程建设规划设计标准（一）配电台区设计标准1、遵照农网改造技术原则，采用小容量、密布点、变压器安装在负荷的中心。2、台区模式采用配电房式，配电房采用砖混结构，建筑面积一般为×=平方米；屋顶采用混凝土预制板，屋顶承重构件的耐火等级不低于二级，其他部分不低于三级，配电房门采用标准防盗门，通风窗采用高窗距地面3 米，10 千伏穿墙套管对地面距离不小于4 米，如下图：3、配电房内高、低压区应用隔离网分开，并留有检修通 道 ， 变 压 器 外 廊 与 后 壁 的 净 距900mm ， 与侧壁净距1010mm ，与门净距1600mm。4、配变容量的选择：每个台区按不超过15 眼机井，每眼井灌溉面积按50 亩考虑，每个机井水泵输出功率按～千瓦计算，考虑留有一定余度， 不超过 6 眼机井配变选用S11-50 kVA /10，7-10 眼机井配变选用S11-80 kVA /10，11-14 眼机井配变选用 S11-100 kVA /10。5、每眼机井的预付费计量保护装置均安装在配电房内，采用非接触式预付费表计，并配有80A 交流接触器、 60A 三相胶壳闸刀和63A 三相漏电断路器器。如下图：6、非接触式预付费表计应符合《河南省县级供电企业农排计量电卡表技术规范》要求。7、其他按有关农网改造技术导则执行。8、配电房设计见《南乐县“农田机井通电”工程配电房设计图》。配电房基础墙体采用50#砂浆砌筑， 主墙体采用25#砂浆砌筑，内外墙面采用1:2 水泥砂浆抹面，内墙刷904涂料三道， 外墙刷外墙涂料； 变压器台用50#水泥砂浆砌筑，四周外面采用1:2 水泥砂浆抹面；房内电缆沟净空截面为平方米，其中宽为米、 深为米， 长度至变压器基础低压侧中部，沟体砌筑用25#砂浆，沟内采用1:2 水泥砂浆抹面，沟盖板采用 50mm 厚度混凝土预制板；房内地面为水泥提浆压光地面；房顶采用多孔预应力预制板，盖板间用细石混凝土灌缝，屋顶采用 1:3 水泥砂浆找平、层厚20mm，加铺防漏水材料，排水向背侧面、坡度1:；配电房房门为高质量成品外开防盗门，钢窗栅栏采用φ14 圆钢、间距230mm ，外加百叶窗。（二） 400 伏线路设计标准1、400 伏地埋线（电缆）线路采用“一井一线”制敷设方式。2、为了防止地埋线（电缆）被盗采用直埋的方式，电缆沟深不小于1.2 米，从配电房埋设至每眼机井。3、地埋线（电缆）引出地面时应留有1.5 米余度，自埋设深处起至接线箱应配装硬质保护管，管的内径不小于地埋线（电缆）外径的倍。4、地埋线（电缆）选...
