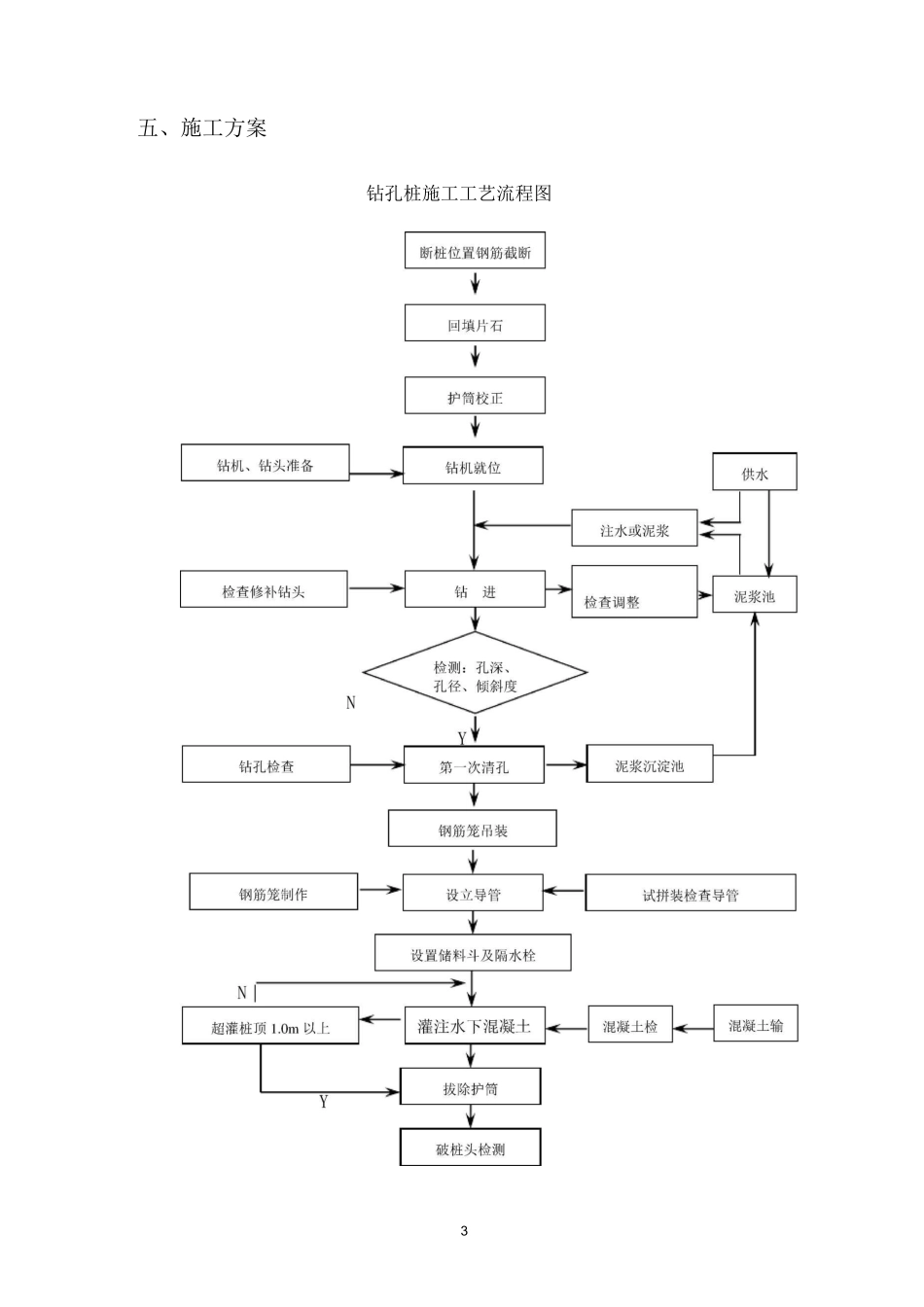

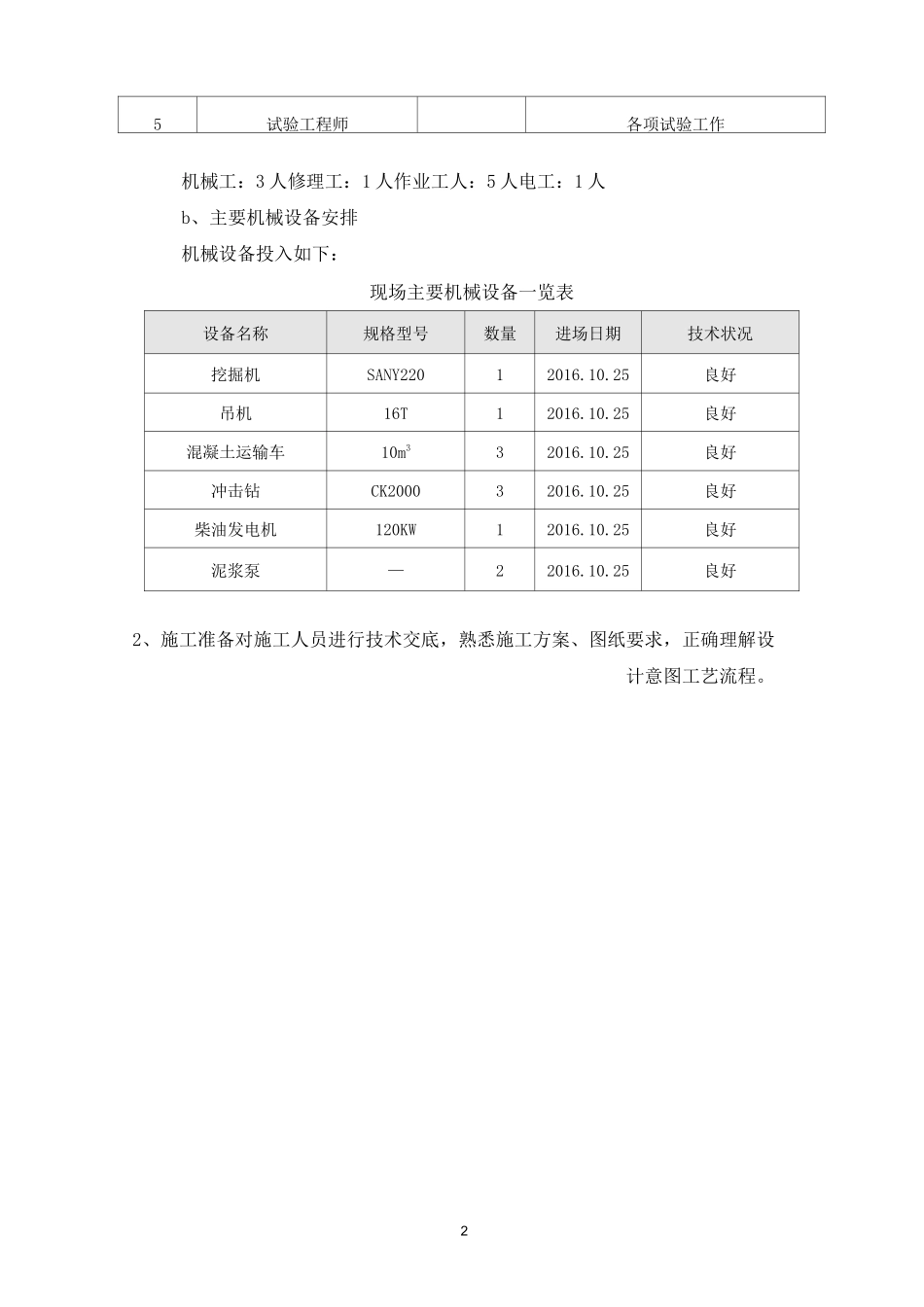

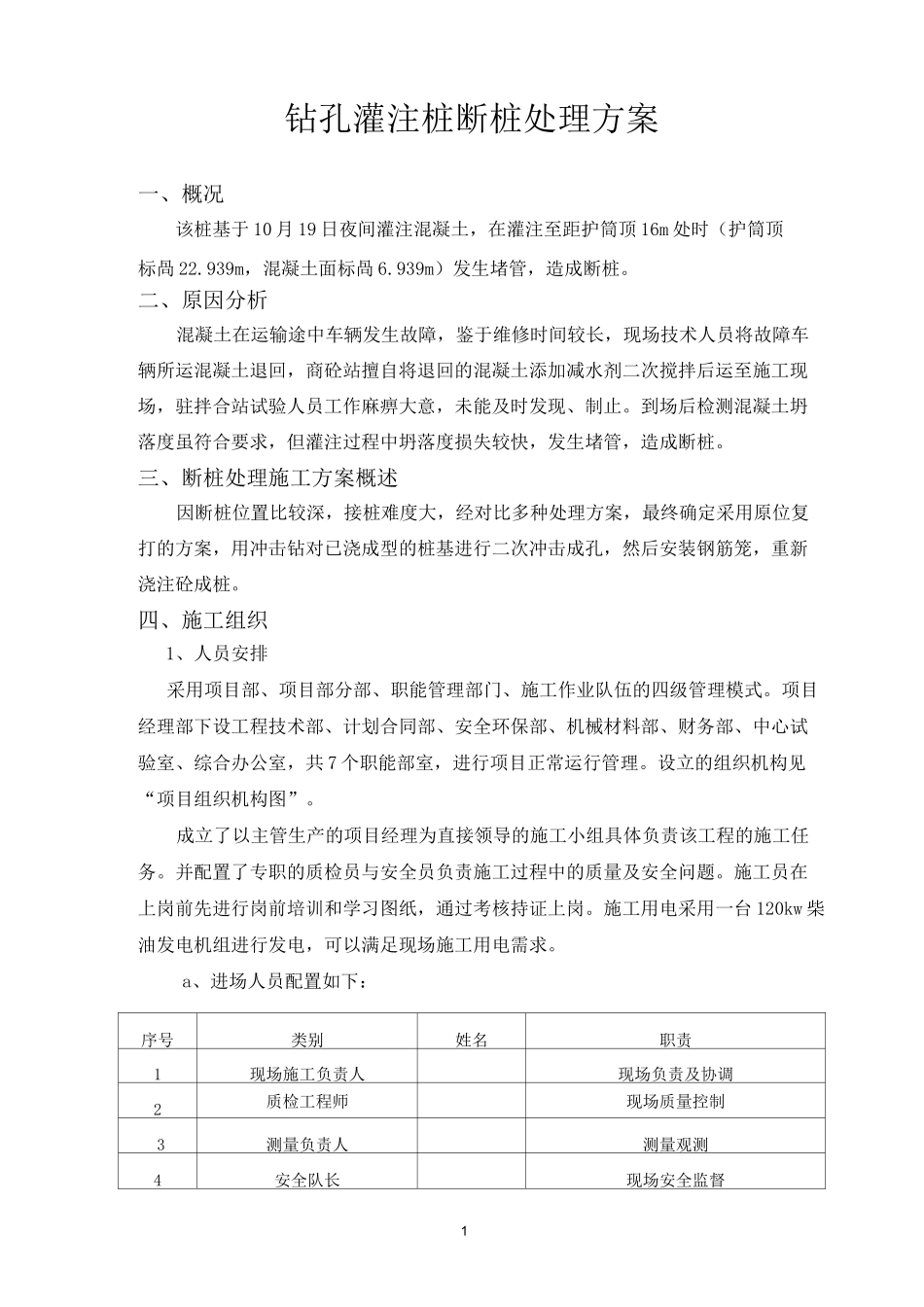

1钻孔灌注桩断桩处理方案一、概况该桩基于 10 月 19 日夜间灌注混凝土，在灌注至距护筒顶 16m 处时（护筒顶标咼 22.939m，混凝土面标咼 6.939m）发生堵管，造成断桩。二、原因分析混凝土在运输途中车辆发生故障，鉴于维修时间较长，现场技术人员将故障车辆所运混凝土退回，商砼站擅自将退回的混凝土添加减水剂二次搅拌后运至施工现场，驻拌合站试验人员工作麻痹大意，未能及时发现、制止。到场后检测混凝土坍落度虽符合要求，但灌注过程中坍落度损失较快，发生堵管，造成断桩。三、断桩处理施工方案概述因断桩位置比较深，接桩难度大，经对比多种处理方案，最终确定采用原位复打的方案，用冲击钻对已浇成型的桩基进行二次冲击成孔，然后安装钢筋笼，重新浇注砼成桩。四、施工组织1、人员安排采用项目部、项目部分部、职能管理部门、施工作业队伍的四级管理模式。项目经理部下设工程技术部、计划合同部、安全环保部、机械材料部、财务部、中心试验室、综合办公室，共 7 个职能部室，进行项目正常运行管理。设立的组织机构见“项目组织机构图”。成立了以主管生产的项目经理为直接领导的施工小组具体负责该工程的施工任务。并配置了专职的质检员与安全员负责施工过程中的质量及安全问题。施工员在上岗前先进行岗前培训和学习图纸，通过考核持证上岗。施工用电采用一台 120kw 柴油发电机组进行发电，可以满足现场施工用电需求。a、进场人员配置如下：序号类别姓名职责1现场施工负责人现场负责及协调2质检工程师现场质量控制3测量负责人测量观测4安全队长现场安全监督25试验工程师各项试验工作机械工：3 人修理工：1 人作业工人：5 人电工：1 人b、主要机械设备安排机械设备投入如下：现场主要机械设备一览表设备名称规格型号数量进场日期技术状况挖掘机SANY22012016.10.25良好吊机16T12016.10.25良好混凝土运输车10m332016.10.25良好冲击钻CK200032016.10.25良好柴油发电机120KW12016.10.25良好泥浆泵—22016.10.25良好2、施工准备对施工人员进行技术交底，熟悉施工方案、图纸要求，正确理解设计意图工艺流程。3五、施工方案钻孔桩施工工艺流程图41、截断桩基上部钢筋用泥浆泵将钻孔内泥浆降至护筒顶面以下 6m,用带加长杆的气割在泥浆面上部约 30cm 处将钢筋笼截断，把截断位置上部的钢筋笼整体吊出。2、回填片石为保证成孔质量，钻孔内回填片石至护筒底标高。3、护筒校正原护筒保留利用，钻机就位前复核护筒平面位置，如偏移超出...
