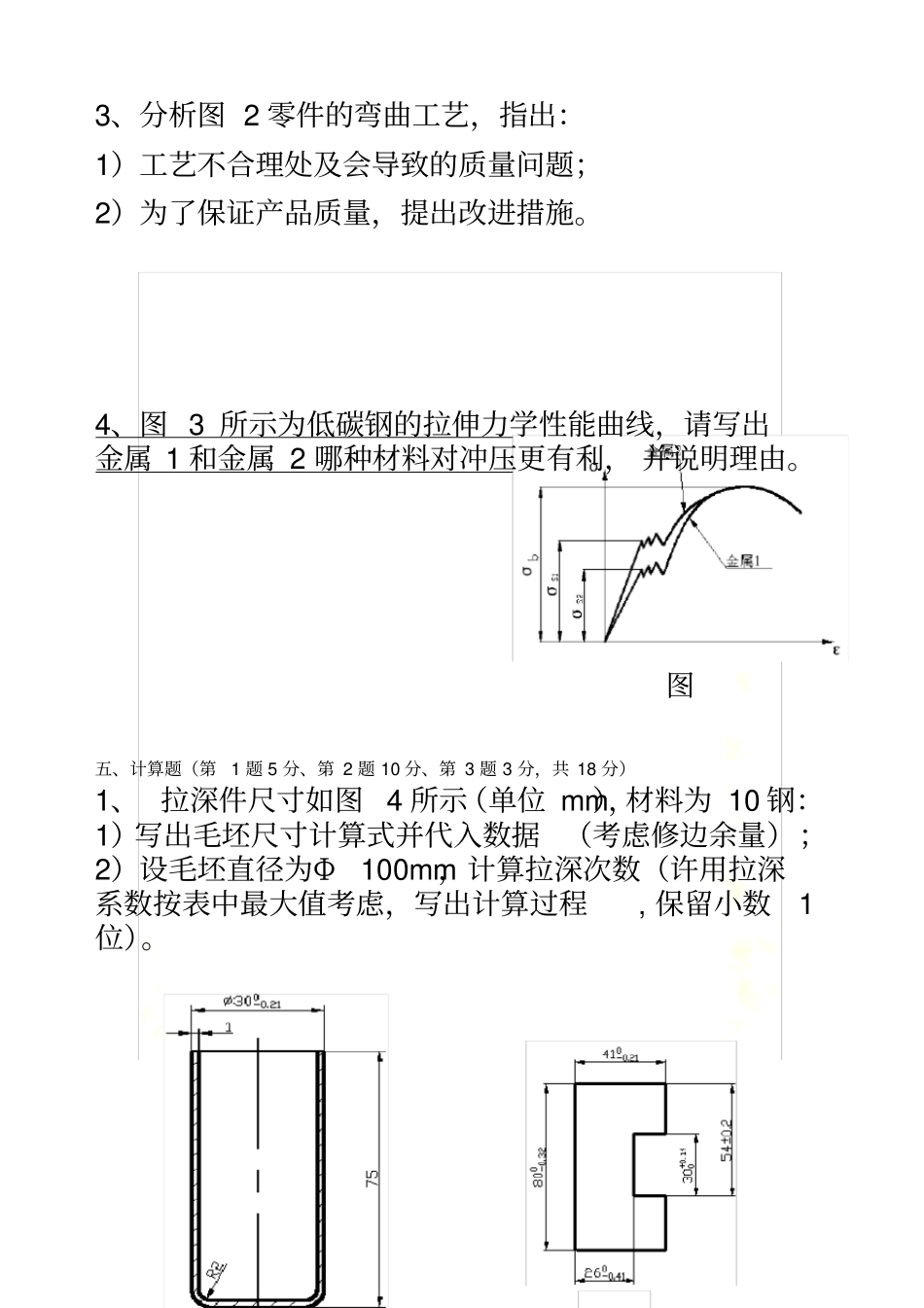

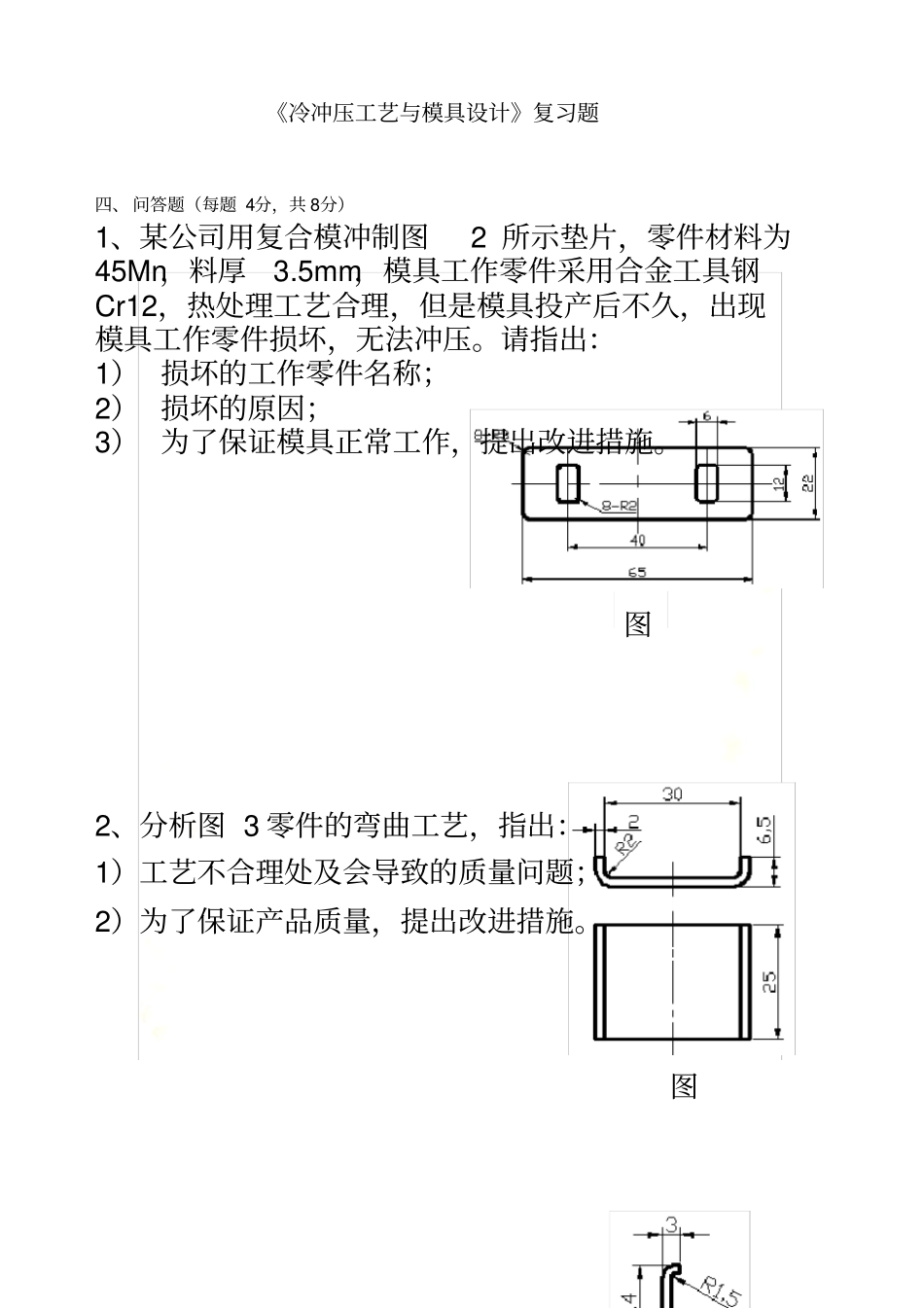

冷冲压工艺与模具设计《冷冲压工艺与模具设计》复习题四、 问答题（每题 4分，共 8分）1、某公司用复合模冲制图2 所示垫片，零件材料为45Mn，料厚3.5mm，模具工作零件采用合金工具钢Cr12，热处理工艺合理，但是模具投产后不久，出现模具工作零件损坏，无法冲压。请指出：1） 损坏的工作零件名称；2） 损坏的原因；3） 为了保证模具正常工作，提出改进措施。2、分析图 3 零件的弯曲工艺，指出：1）工艺不合理处及会导致的质量问题；2）为了保证产品质量，提出改进措施。图图3、分析图 2 零件的弯曲工艺，指出：1）工艺不合理处及会导致的质量问题；2）为了保证产品质量，提出改进措施。4、图 3 所示为低碳钢的拉伸力学性能曲线，请写出金属 1 和金属 2 哪种材料对冲压更有利， 并说明理由。五、计算题（第1 题 5 分、第 2 题 10 分、第 3 题 3 分，共 18 分）1、 拉深件尺寸如图 4 所示（单位 mm），材料为 10 钢：1）写出毛坯尺寸计算式并代入数据 （考虑修边余量）；2）设毛坯直径为Φ100mm，计算拉深次数（许用拉深系数按表中最大值考虑，写出计算过程, 保留小数1位）。图2、冲制图 5 所示一般精度的冲裁件（单位mm），材料为 50 钢，料厚 1mm。1）根据零件形状，你认为用分开加工法还是配合加工法比较合理。2）确定基准件，计算凸、凹模刃口尺寸及制造公差（保留小数 2 位）。3）计算冲裁力（强度按表中最大值考虑）。3、计算图 6 弯曲件的毛坯长度（单位mm），零件材料08 钢，料厚 1mm,(保留小数 1 位) 。4、冲制图 4 所示一般精度的冲裁件（单位mm），材料为 Q235，料厚 1mm。1）根据零件形状，你认为用分开加工法还是配合加工法比较合理。2）确定基准件，计算凸、凹模刃口尺寸及制造公差（保留小数 2 位）。3）计算冲裁力（抗拉强度按表中最大值考虑）。图5、拉深件尺寸如图 5 所示（单位 mm），材料为 08 钢：1）写出毛坯尺寸计算式并代入数据 （考虑修边余量）；2）设毛坯直径为Φ283mm，计算拉深次数（许用拉深系数按表中最大值考虑，写出计算过程, 保留小数 1 位）。6、计算图 6 加强板零件的毛坯长度（单位mm），零件材料 10 钢，料厚 3mm,(保留小数 1 位) 。图 5 图图 7 六、编制零件工艺（ 10 分）编制图 7 罩盖零件的冲压工艺规程（工序简图不标尺寸）。零件材料 08 钢, 料厚 2mm，中批量生产。( 已知零件能够一次翻孔和翻边) 编制图 6...
