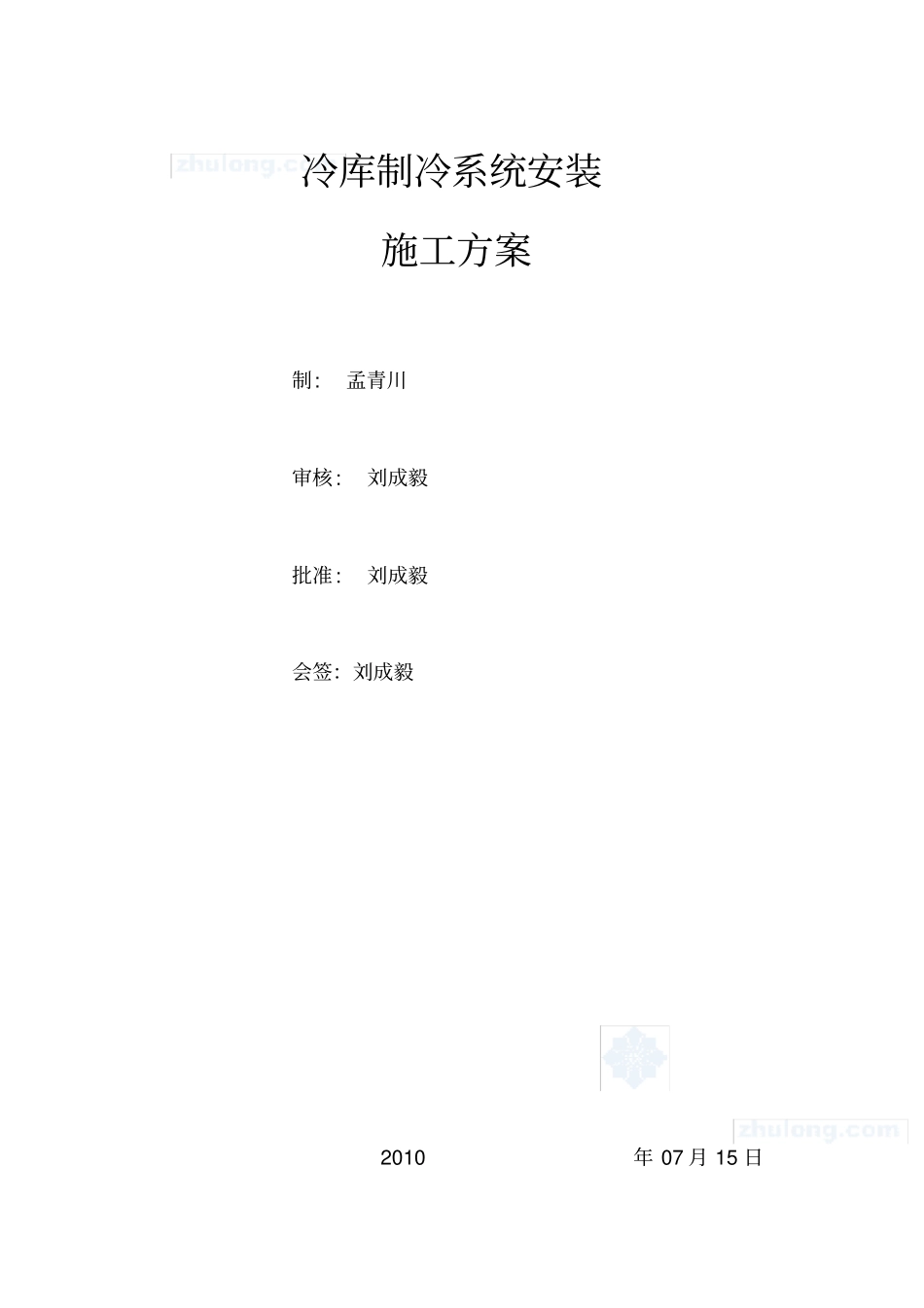

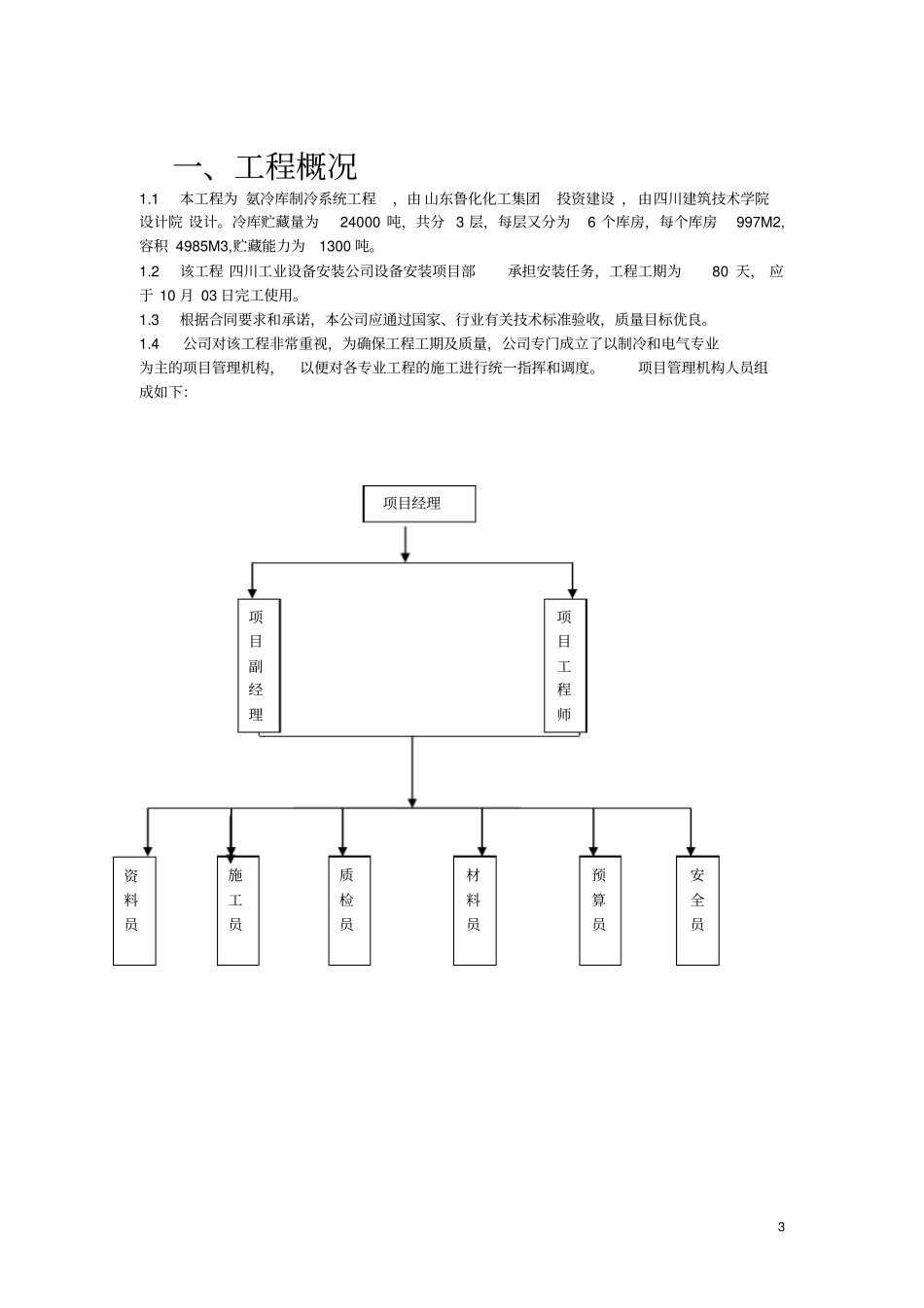

冷库制冷系统安装施工方案制: 孟青川审核: 刘成毅批准: 刘成毅会签：刘成毅 2010年 07 月 15 日2 目录3 一、工程概况1.1 本工程为 氨冷库制冷系统工程，由 山东鲁化化工集团投资建设 ，由四川建筑技术学院设计院 设计。冷库贮藏量为24000 吨，共分 3 层，每层又分为6 个库房，每个库房997M2,容积 4985M3,贮藏能力为1300 吨。1.2 该工程 四川工业设备安装公司设备安装项目部承担安装任务，工程工期为80 天， 应于 10 月 03 日完工使用。1.3 根据合同要求和承诺，本公司应通过国家、行业有关技术标准验收，质量目标优良。1.4 公司对该工程非常重视，为确保工程工期及质量，公司专门成立了以制冷和电气专业为主的项目管理机构，以便对各专业工程的施工进行统一指挥和调度。项目管理机构人员组成如下：预算员质检员材料员施工员安全员项目经理项目副经理项目工程师资料员4 二、编制依据2.1 《通风与空调工程施工及验收规范》（GB50243— 2002）；2.2 《制冷设备、空气分离设备安装工程施工及验收规范》（GB50274— 98）；2.3 《压缩机、风机、泵安装工程施工及验收规范》（GB50275— 98）；2.4 《工业金属管道工程施工及验收规范》（GB50235— 97）；2.5 《采暖与卫生工程施工及验收规范》（GB50235— 97）；2.6 《自动化仪表安装工程质量检验评定标准》（GBJ131— 90）；2.7 《机械设备安装工程施工及验收通用规范》（GB50231— 98）；2.8 《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）；2.9 《工业设备及管道绝热工程施工及验收规范》（GBJ126-89）。2.10 《输送流体用无缝钢管》（ GB8163-1999）；2.11 《低压流体输送焊接管》 （GB3091-82）；2.12 《设备及管道保冷设计导则》（GB/T 1558 ）；5 三、施工工艺流程图拧紧地脚螺栓基础二次灌浆设备拆洗装配配套设备安装试运转调试施工准备开箱检查基础验收设备搬运与吊装设备初平地脚螺栓孔二次灌浆设备精平与基础交工验收成品保护6 四、施工进度计划序号分部分项工程名称日历天数2 4 6 8 20 24 28 32 36 40 44 48 52 56 60 64 68 72 76 80 1 施工准备设备基础验收2 材料验收3 管道等预制、运输4 阀门试压5 设备安装6 管道安装7 电缆桥架制安8 线缆敷设9 电机检查接线10 压力试验及清洗11 真空试验12 单机试运行13 系统联调14 竣工验收（初验）五、施工准备5.1 技术资料准备：工程承接...
