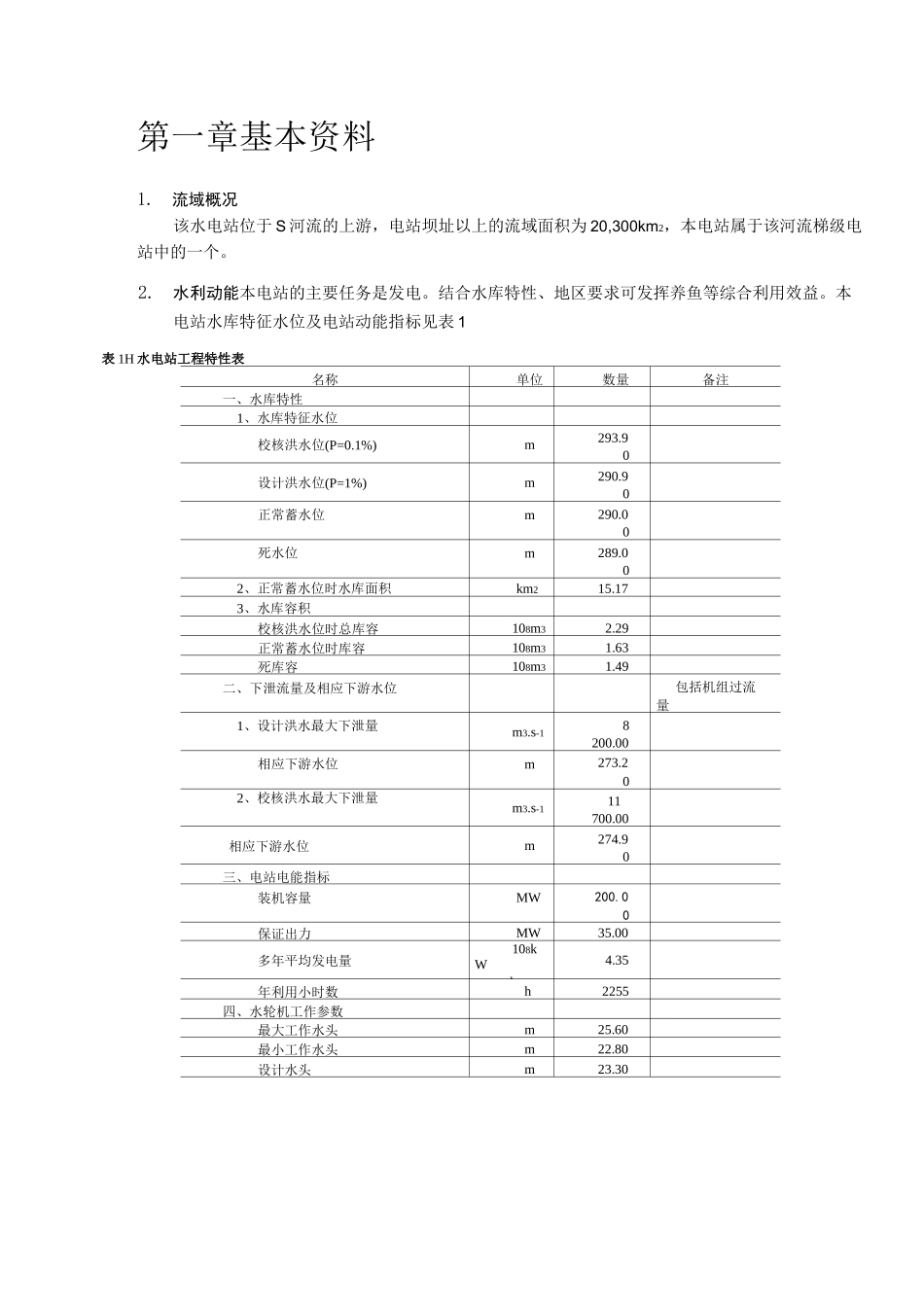

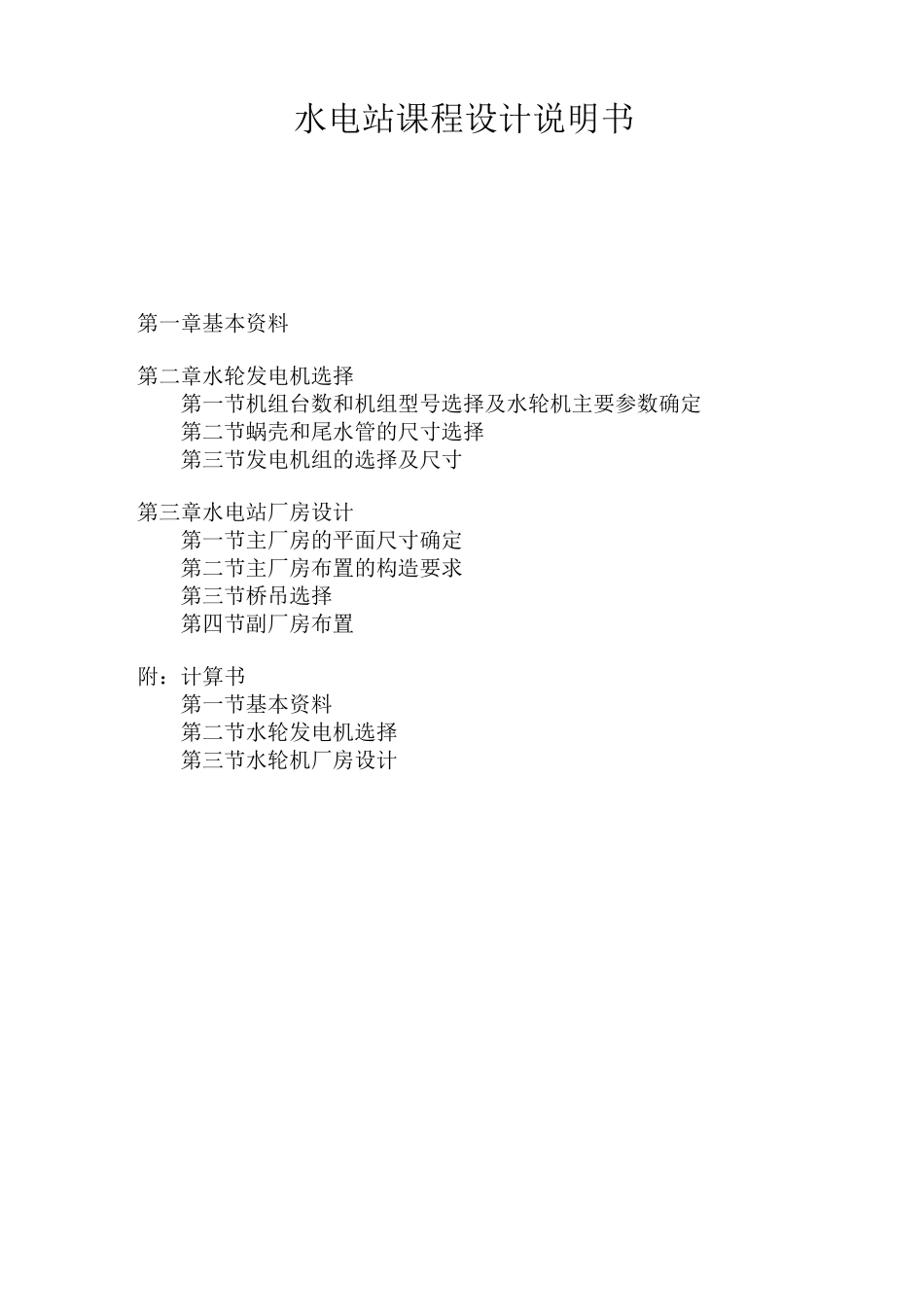

水电站课程设计说明书水电站课程设计说明书第一章基本资料第二章水轮发电机选择第一节机组台数和机组型号选择及水轮机主要参数确定第二节蜗壳和尾水管的尺寸选择第三节发电机组的选择及尺寸第三章水电站厂房设计第一节主厂房的平面尺寸确定第二节主厂房布置的构造要求第三节桥吊选择第四节副厂房布置附：计算书第一节基本资料第二节水轮发电机选择第三节水轮机厂房设计第一章基本资料1.流域概况该水电站位于 S 河流的上游，电站坝址以上的流域面积为 20,300km2，本电站属于该河流梯级电站中的一个。2.水利动能本电站的主要任务是发电。结合水库特性、地区要求可发挥养鱼等综合利用效益。本电站水库特征水位及电站动能指标见表 1表 1H 水电站工程特性表名称单位数量备注一、水库特性1、水库特征水位校核洪水位(P=0.1%)m293.90设计洪水位(P=1%)m290.90正常蓄水位m290.00死水位m289.002、正常蓄水位时水库面积km215.173、水库容积校核洪水位时总库容108m32.29正常蓄水位时库容108m31.63死库容108m31.49二、下泄流量及相应下游水位包括机组过流量1、设计洪水最大下泄量m3.s-18200.00相应下游水位m273.202、校核洪水最大下泄量m3.s-111700.00相应下游水位m274.90三、电站电能指标装机容量MW200.00保证出力MW35.00多年平均发电量108kW.h4.35年利用小时数h2255四、水轮机工作参数最大工作水头m25.60最小工作水头m22.80设计水头m23.30图2餐第二章水轮发电机选择第一节水轮机的台数和机组型号选择及水轮机主要参数确定台数：4 台，单机容量 50KW；型号：HL310主要参数：直径 Dl=6.5m；转速 n=71.4r/min；允许吸出高度 Hs=0.143m第二节蜗壳和尾水管的尺寸选择混凝土蜗壳，包角为 2250L+x=6.4m，L-x=4.8m弯肘形尾水管，参数如下表所示：参数DihLB5D4h4h6Lih5肘管型式适用范围实际6.516.929.2517.688.7758.7754.387511.837.93标准混凝土肘管混流式第三节发电机组的选择及尺寸发电机型号为 SF50-60/920，具体参数如下表所示:因水轮机的发电功率 50MW，转速 n=72r/min 则选择发电机的型号为 SF50-60/920。形式额定容量 Nf(MW)功率因数 cos©额定电压(KVA)转速n(r/min)半伞式500.858800136.4nf飞轮力矩(kN*m2)转子重(t)定子重(t)总重(t)25010600235145478发电机的尺寸根据发电机的型号，查出发电机的主要尺寸(长度和高度均为 mm)外径 D(cm)a内径 Di(cm)长度Lt(cm)定子基座高h1上机加高度 h29208621152540835转子磁颚轴向咼度 h10定子水平...
