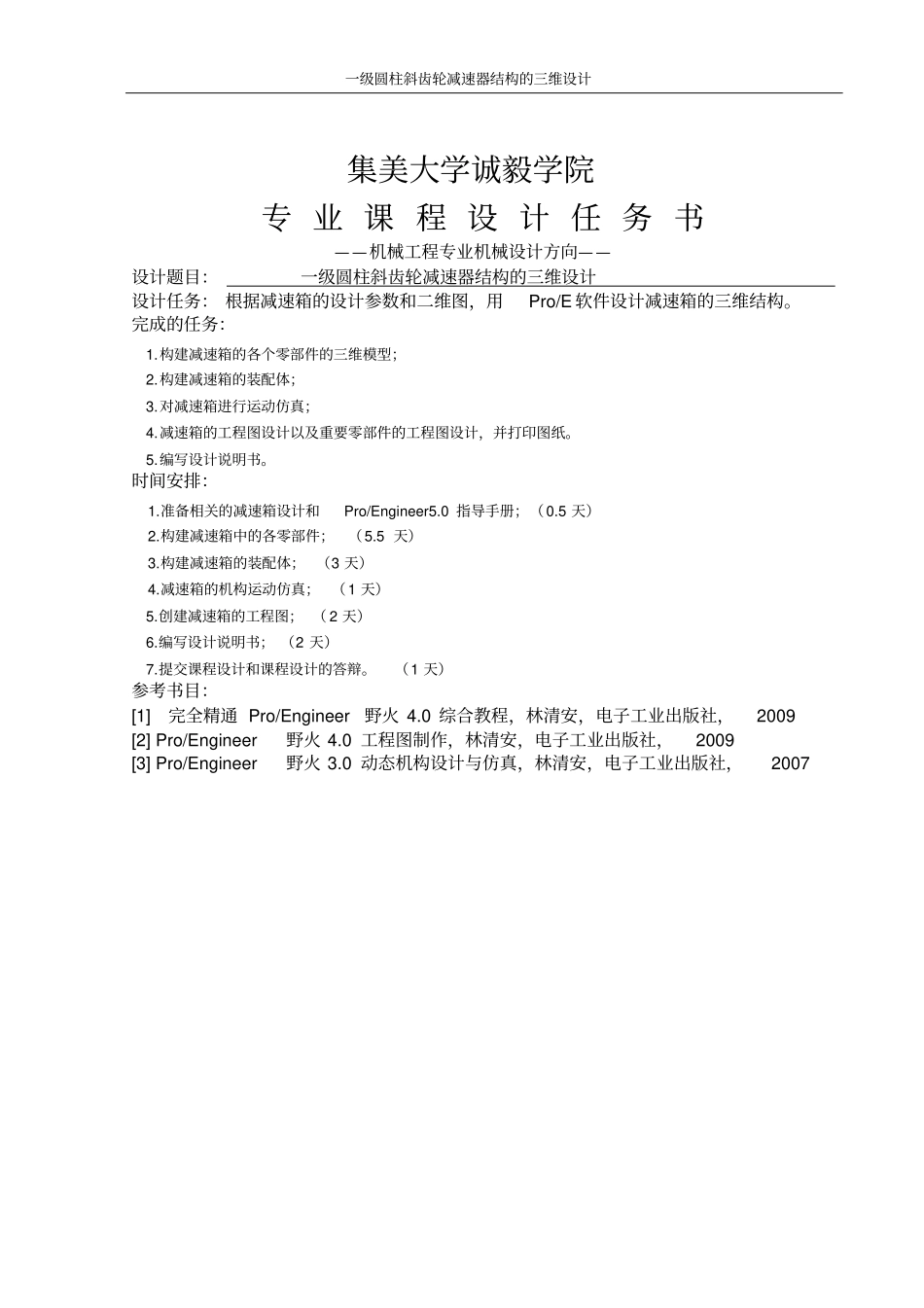

一级圆柱斜齿轮减速器结构的三维设计集美大学诚毅学院专 业 课 程 设 计 任 务 书——机械工程专业机械设计方向——设计题目:一级圆柱斜齿轮减速器结构的三维设计设计任务: 根据减速箱的设计参数和二维图,用Pro/E 软件设计减速箱的三维结构。完成的任务:1.构建减速箱的各个零部件的三维模型;2.构建减速箱的装配体;3.对减速箱进行运动仿真;4.减速箱的工程图设计以及重要零部件的工程图设计,并打印图纸。5.编写设计说明书。时间安排:1.准备相关的减速箱设计和Pro/Engineer5.0 指导手册;(0.5 天)2.构建减速箱中的各零部件;(5.5 天)3.构建减速箱的装配体; (3 天)4.减速箱的机构运动仿真; (1 天)5.创建减速箱的工程图; ( 2 天)6.编写设计说明书; (2 天)7.提交课程设计和课程设计的答辩。(1 天)参考书目:[1] 完全精通 Pro/Engineer野火 4.0 综合教程,林清安,电子工业出版社,2009 [2] Pro/Engineer野火 4.0 工程图制作,林清安,电子工业出版社,2009 [3] Pro/Engineer野火 3.0 动态机构设计与仿真,林清安,电子工业出版社,2007 一级圆柱斜齿轮减速器结构的三维设计一级圆柱斜齿轮减速器的三维设计[ 摘要] 减速箱可控制和调节机器运转速度的功能。本文主要说明一级圆柱斜齿轮减速器结构的三维设计的传动装置的三维模型设计过程及方法。运用 Proe/Engineer软件进行三维建模,从减速箱的每个零部件的设计到各个零部件的安装,整个装配体的运动仿真以及检验实际安装的可行性。再做出减速箱的工程图设计以及重要零部件的工程图设计,直观的体现实际的设计情况。本文对各零部件的设计方法进行详细的阐述和总结,加上重要零部件和装配图的工程图,能较好的说明实际的设计过程及成果。[ 关键词 ] 减速箱 ; 三维模型; 运动仿真; 工程图一级圆柱斜齿轮减速器结构的三维设计目录引言 ----------------------------------------------------------------------------------------------------------------- 1一、 减速箱体的设计 ----------------------------------------------------------------------------------------- 21.1 机盖 --------------------------------------------------------------------------------------------------- 21.2 机座 --------------------------------------------------------------------------------------------------- 6...
