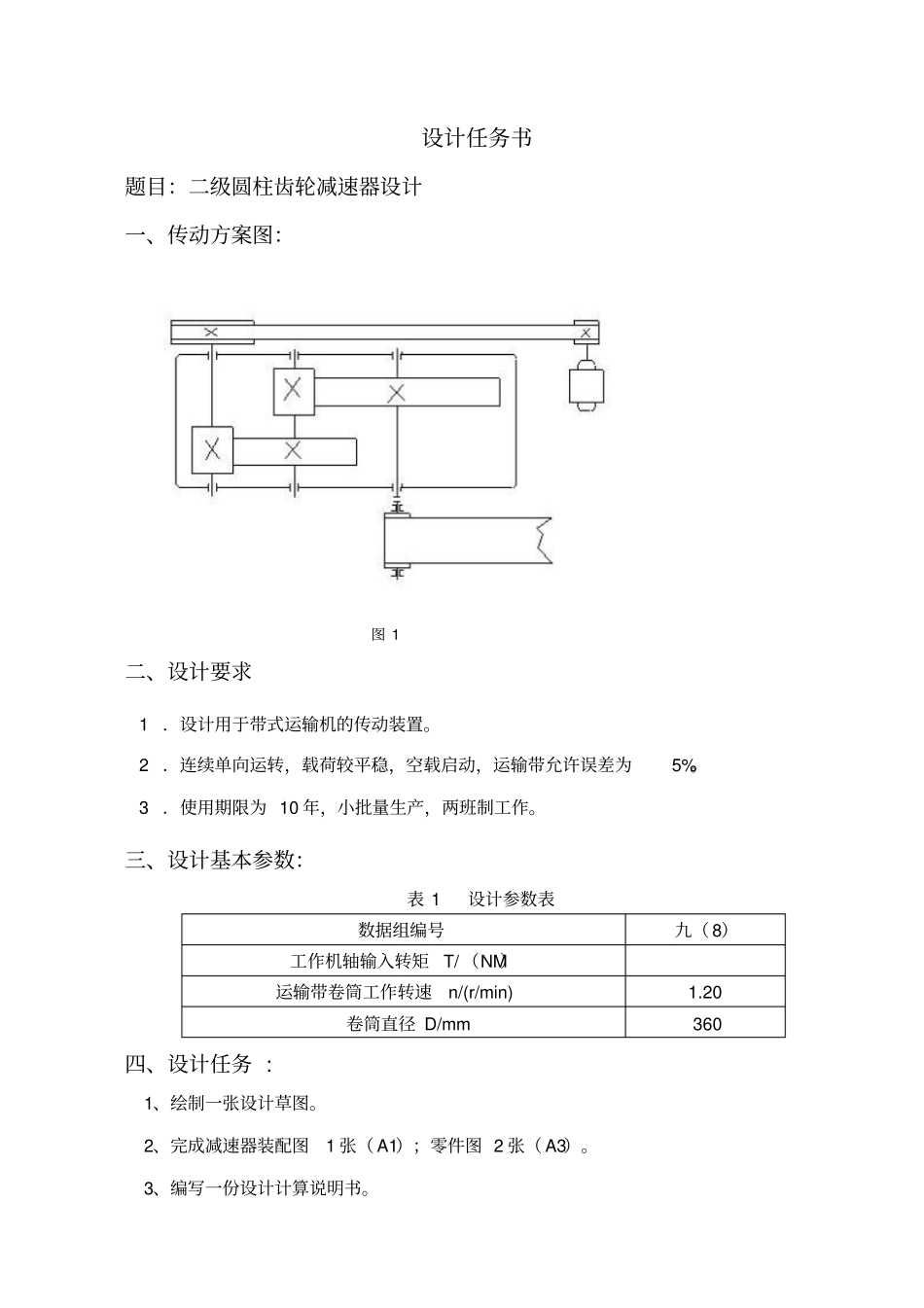

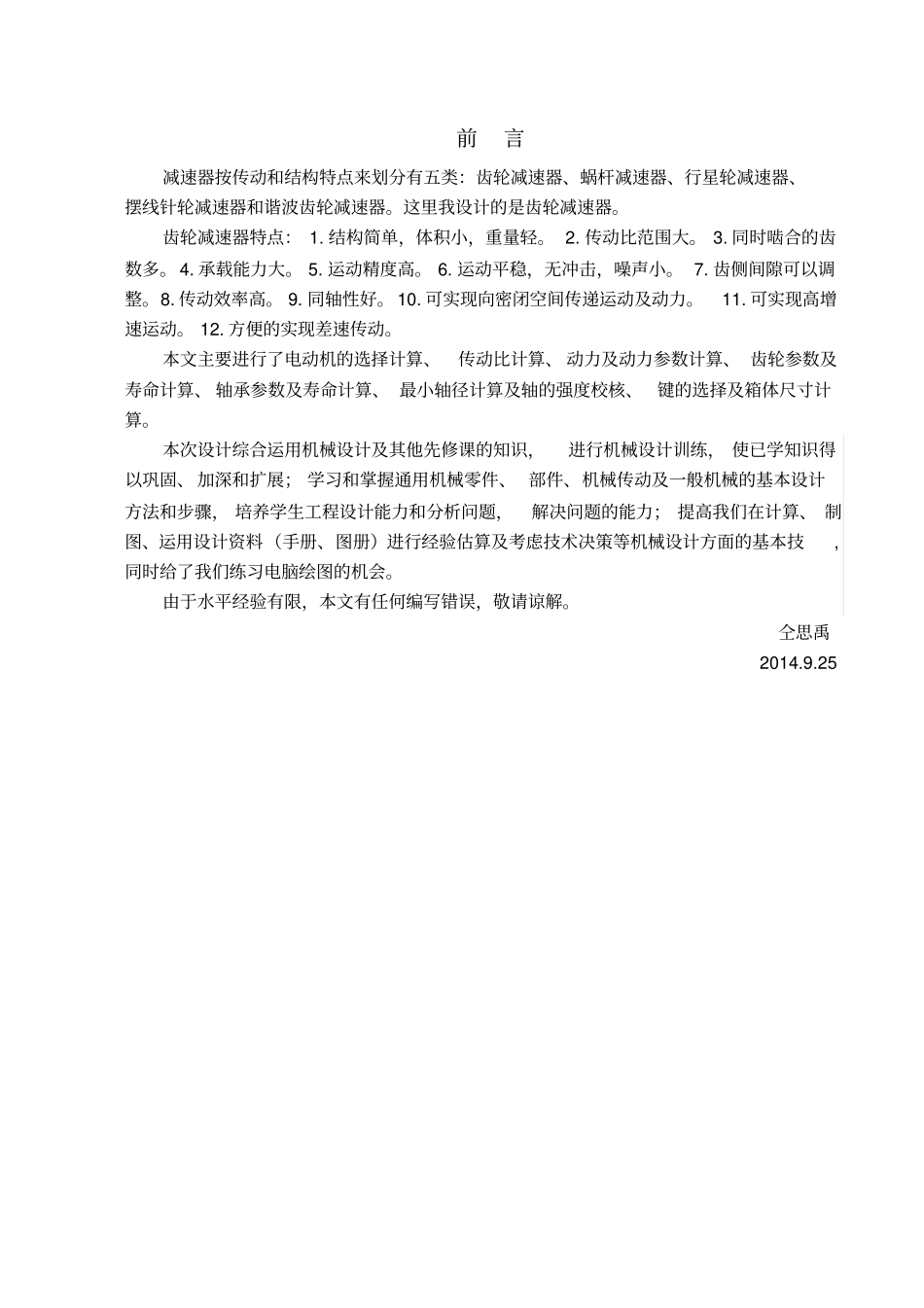

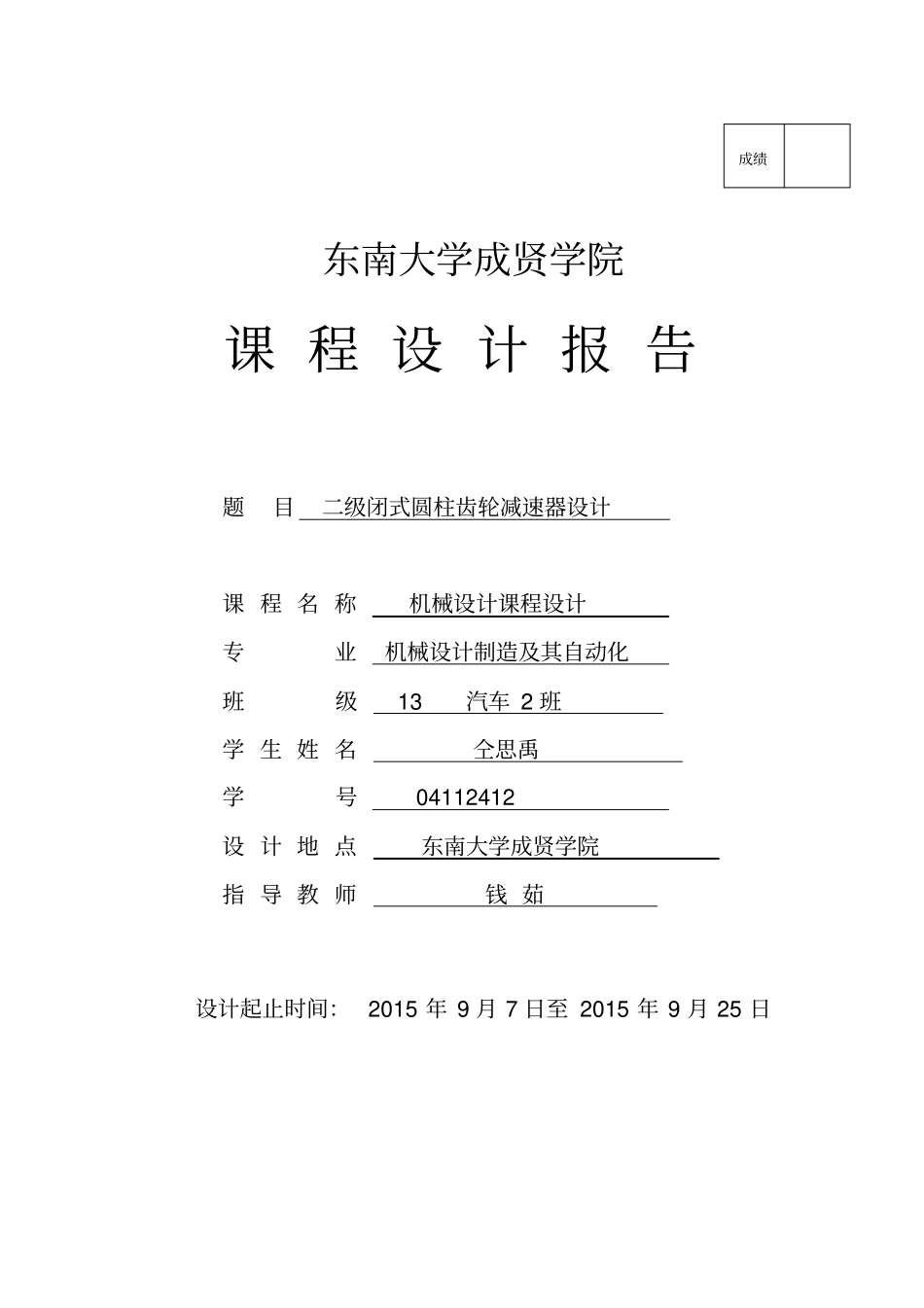

东南大学成贤学院课 程 设 计 报 告题目二级闭式圆柱齿轮减速器设计课 程 名 称机械设计课程设计专业机械设计制造及其自动化班级 13汽车 2 班学 生 姓 名仝思禹学号 04112412 设 计 地 点东南大学成贤学院指 导 教 师钱 茹设计起止时间： 2015 年 9 月 7 日至 2015 年 9 月 25 日成绩前言减速器按传动和结构特点来划分有五类：齿轮减速器、蜗杆减速器、行星轮减速器、摆线针轮减速器和谐波齿轮减速器。这里我设计的是齿轮减速器。齿轮减速器特点： 1. 结构简单，体积小，重量轻。 2. 传动比范围大。 3. 同时啮合的齿数多。 4. 承载能力大。 5. 运动精度高。 6. 运动平稳，无冲击，噪声小。 7. 齿侧间隙可以调整。8. 传动效率高。 9. 同轴性好。 10. 可实现向密闭空间传递运动及动力。11. 可实现高增速运动。 12. 方便的实现差速传动。本文主要进行了电动机的选择计算、传动比计算、 动力及动力参数计算、 齿轮参数及寿命计算、 轴承参数及寿命计算、 最小轴径计算及轴的强度校核、键的选择及箱体尺寸计算。本次设计综合运用机械设计及其他先修课的知识，进行机械设计训练， 使已学知识得以巩固、 加深和扩展； 学习和掌握通用机械零件、 部件、机械传动及一般机械的基本设计方法和步骤， 培养学生工程设计能力和分析问题，解决问题的能力； 提高我们在计算、 制图、运用设计资料（手册、图册）进行经验估算及考虑技术决策等机械设计方面的基本技,同时给了我们练习电脑绘图的机会。由于水平经验有限，本文有任何编写错误，敬请谅解。仝思禹2014.9.25 设计任务书题目：二级圆柱齿轮减速器设计一、传动方案图：图 1 二、设计要求 1 ．设计用于带式运输机的传动装置。 2 ．连续单向运转，载荷较平稳，空载启动，运输带允许误差为5%。 3 ．使用期限为 10 年，小批量生产，两班制工作。三、设计基本参数：表 1 设计参数表数据组编号九（ 8）工作机轴输入转矩T/ （NM）运输带卷筒工作转速n/(r/min) 1.20 卷筒直径 D/mm 360 四、设计任务 : 1、绘制一张设计草图。2、完成减速器装配图1 张（ A1）；零件图 2 张（ A3）。3、编写一份设计计算说明书。§1 机械装置的总体方案设计一、电动机的选择1、选择电动机的类型 : 按工作要求选用 Y系列全封闭自扇冷式笼型三相异步电动机，电压380W。2、选择电动机的容量 :已知 PW=6.46kW 传动装置的总效率为η...
