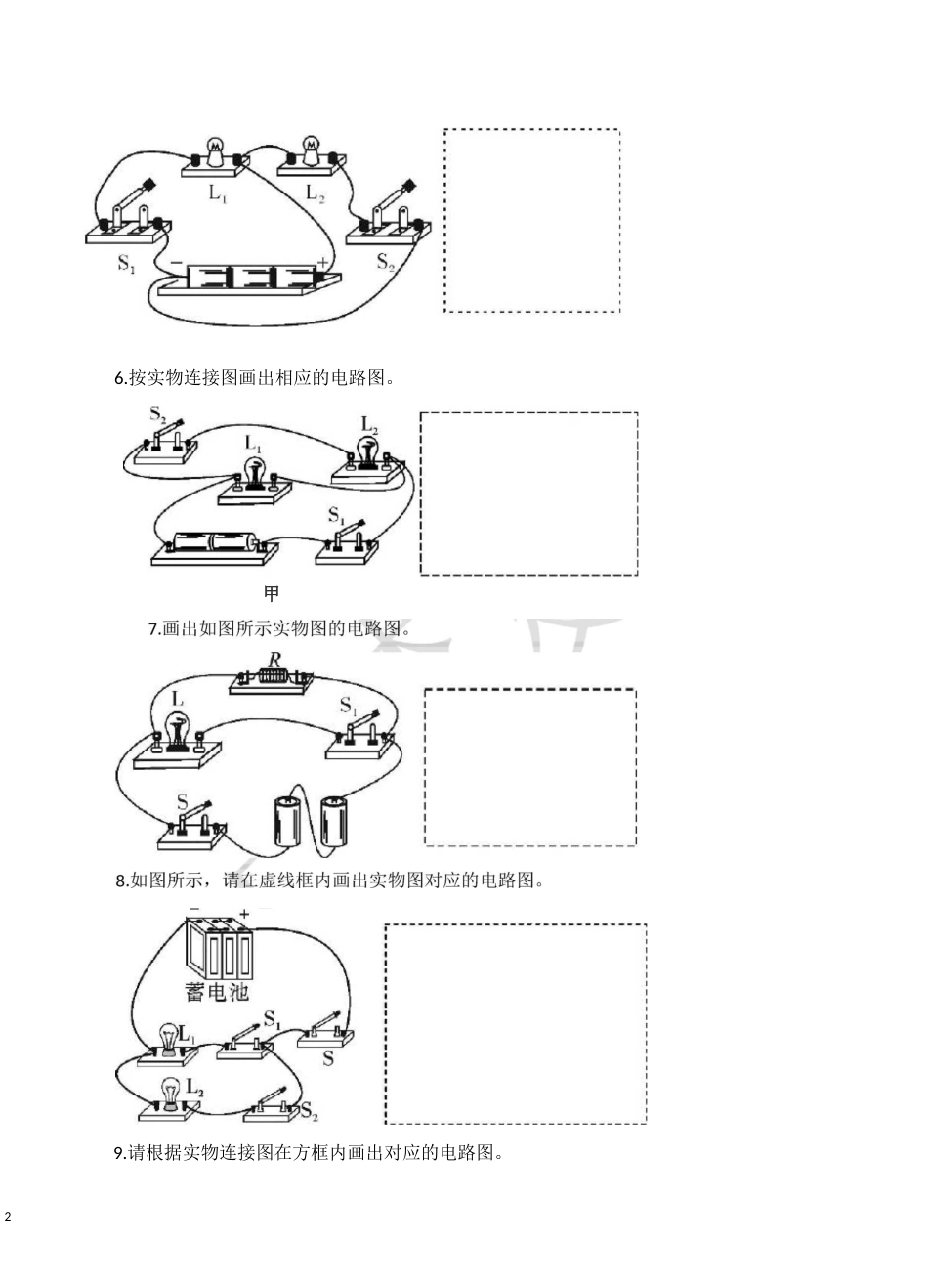

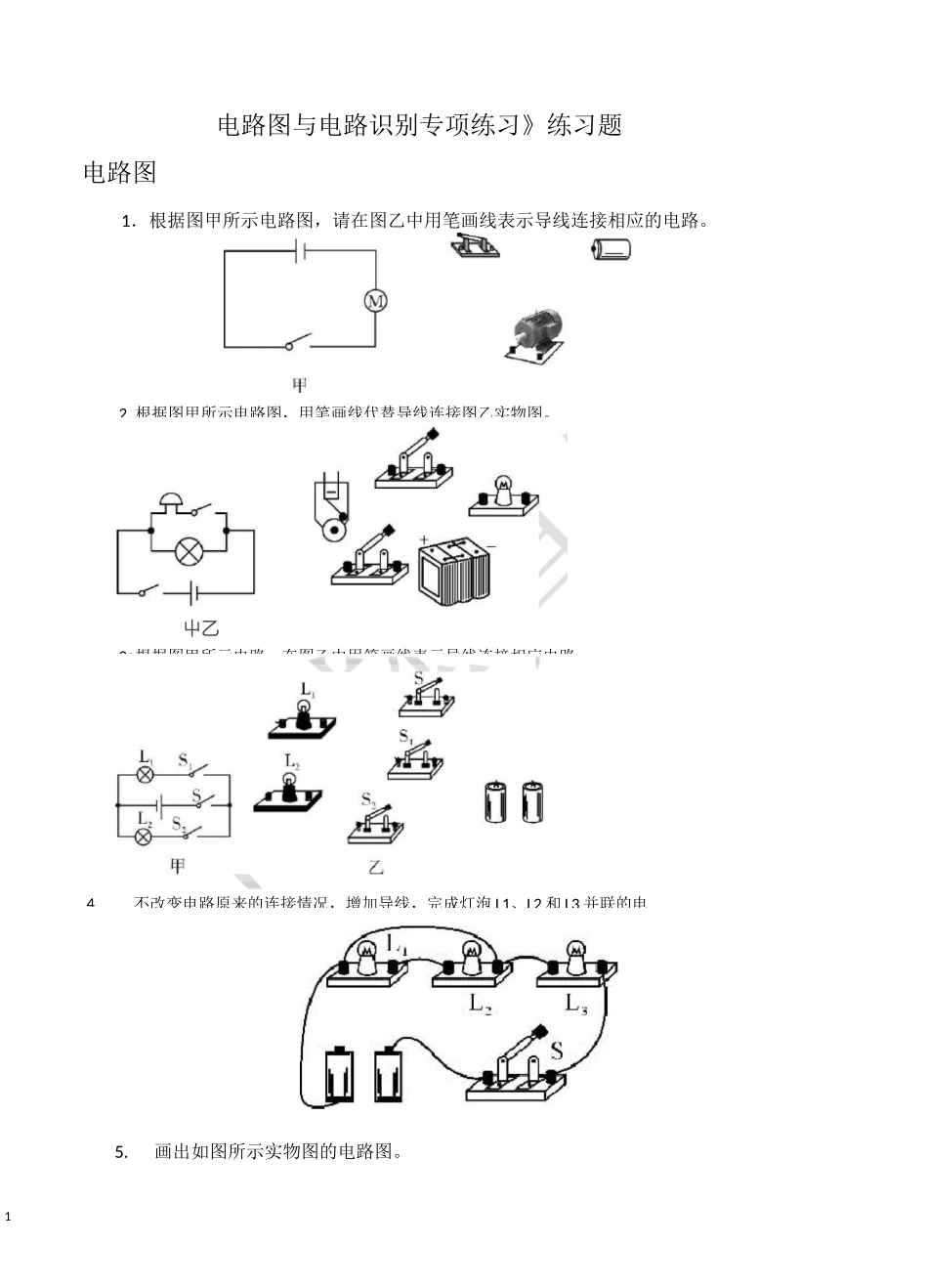

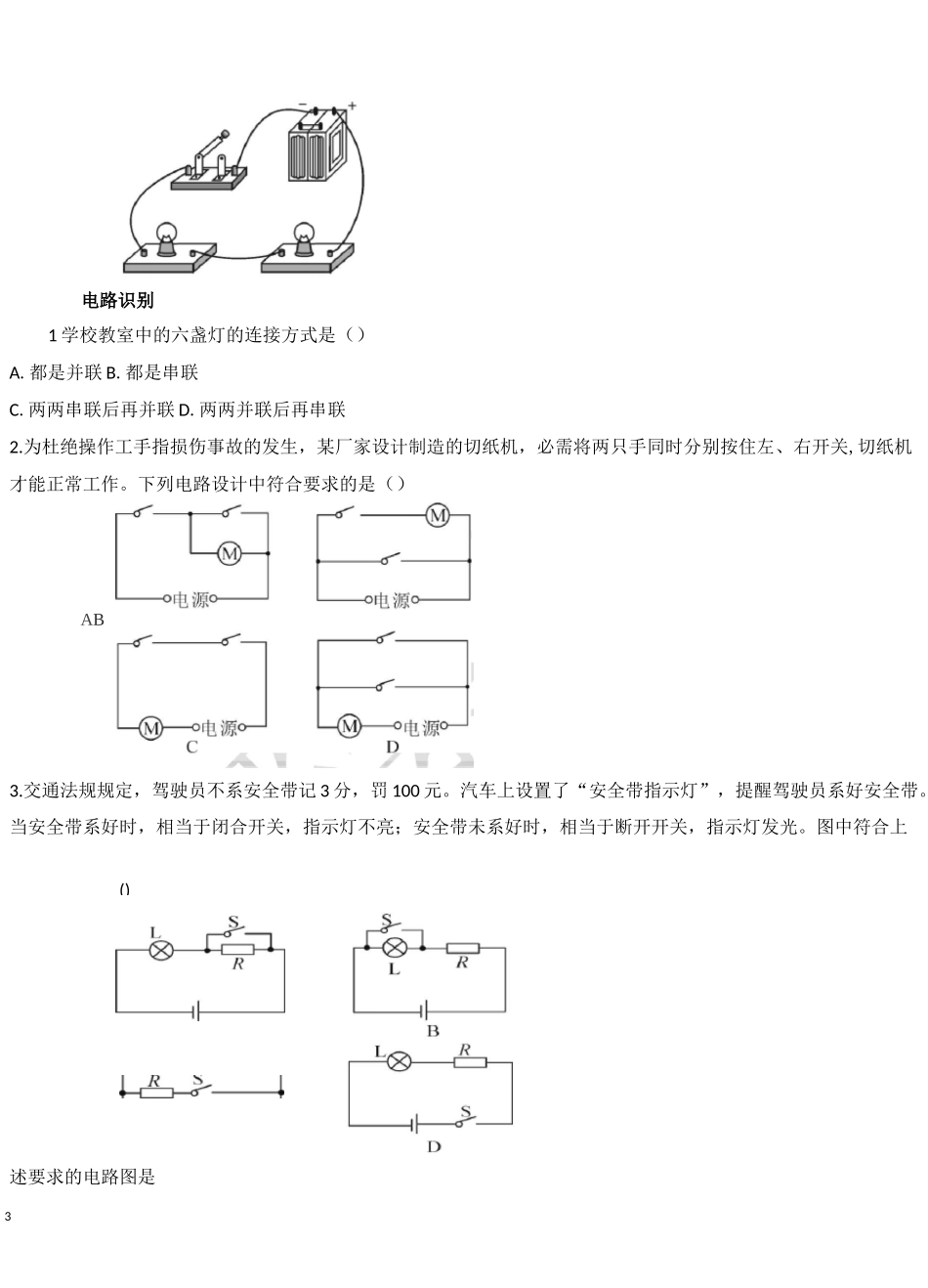

14电路图与电路识别专项练习》练习题电路图1．根据图甲所示电路图，请在图乙中用笔画线表示导线连接相应的电路。5.画出如图所示实物图的电路图。2.根据图甲所示电路图，用笔画线代替导线连接图乙实物图。不改变电路原来的连接情况，增加导线，完成灯泡 L1、L2 和 L3 并联的电屮乙3•根据图甲所示电路，在图乙中用笔画线表示导线连接相应电路。26.按实物连接图画出相应的电路图。甲9.请根据实物连接图在方框内画出对应的电路图。31 学校教室中的六盏灯的连接方式是（）A.都是并联 B.都是串联C.两两串联后再并联 D.两两并联后再串联2.为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关,切纸机才能正常工作。下列电路设计中符合要求的是（）AB3.交通法规规定，驾驶员不系安全带记 3 分，罚 100 元。汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。图中符合上述要求的电路图是()电路识别44．小云观察到他家里的电冰箱冷藏室里有一盏照明灯和小风扇，他看到：当冰箱门打开时，照明灯亮而风扇停转，当冰箱门关闭时，照明灯熄而风扇转。为此他设计了四个电路图，其中 L 为灯泡，M 为电风扇，S 为单刀双掷开关，设计合理的是C.S3 断开，S1、S2 闭合，L1、L2 并联D.S1 闭合，S2、S3 断开，L1、L2 串联6.路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是（选填“串联”或“并联”）的。若同时有两台电脑在工作，拔下其中一台电脑的网线，另一台电脑还—（选填“能”或“不能”）正常上网工作。7.______________________________________如图是某取暖器的简化工作电路图。图中元件—是装有扇叶的电动机,元件 R 通电时会产生热量。若闭合开关时可以送热风，此时电路连接方式是。为了安全起见，取暖器一般都要安装一个跌倒开关 S,使取暖器倾倒时整个电路断开，则跌倒开关 S 应安装在图中的（选填“a”“b”“c”或“d”）处。8.如图所示的电路中：⑴若将 S1、S2 都断开,则灯亮,它们是联的；⑵若 S1、S2 都闭合时，灯亮，它们是5联的；⑶若只闭合 S1,灯亮；（4）若只闭合 S2,灯亮。9.根据下面要求设计电路图：新型公交车后门左右扶杆上各装有一个相当于开关的按钮，当乘客按下任意一个按钮时，铃声响起，提醒司机有乘客下车。10. 某种...
