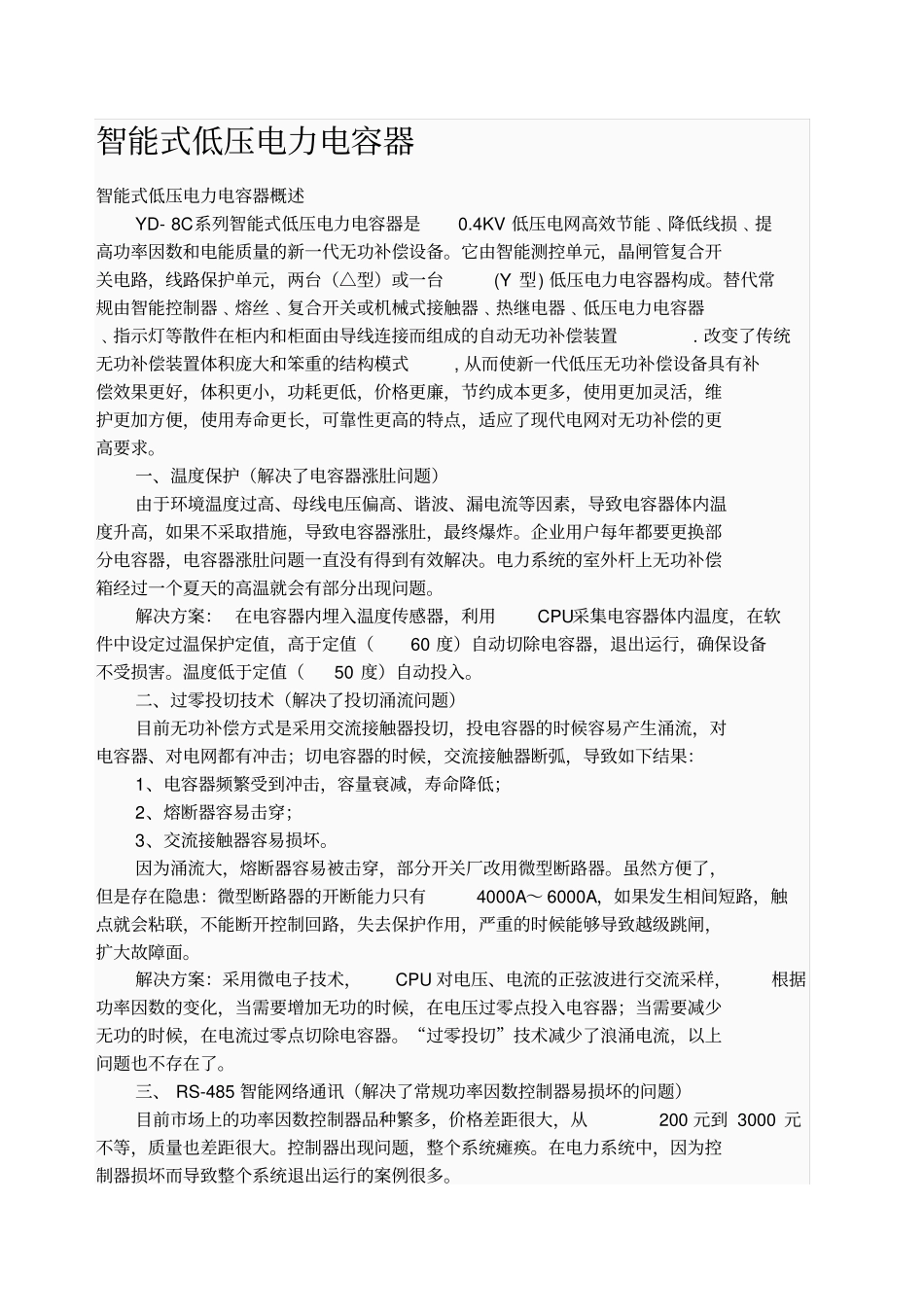

智能式低压电力电容器智能式低压电力电容器概述YD- 8C系列智能式低压电力电容器是0.4KV 低压电网高效节能﹑降低线损﹑提高功率因数和电能质量的新一代无功补偿设备。它由智能测控单元,晶闸管复合开关电路,线路保护单元,两台(△型)或一台(Y 型) 低压电力电容器构成。替代常规由智能控制器﹑熔丝﹑复合开关或机械式接触器﹑热继电器﹑低压电力电容器﹑指示灯等散件在柜内和柜面由导线连接而组成的自动无功补偿装置. 改变了传统无功补偿装置体积庞大和笨重的结构模式, 从而使新一代低压无功补偿设备具有补偿效果更好,体积更小,功耗更低,价格更廉,节约成本更多,使用更加灵活,维护更加方便,使用寿命更长,可靠性更高的特点,适应了现代电网对无功补偿的更高要求。一、温度保护(解决了电容器涨肚问题)由于环境温度过高、母线电压偏高、谐波、漏电流等因素,导致电容器体内温度升高,如果不采取措施,导致电容器涨肚,最终爆炸。企业用户每年都要更换部分电容器,电容器涨肚问题一直没有得到有效解决。电力系统的室外杆上无功补偿箱经过一个夏天的高温就会有部分出现问题。解决方案: 在电容器内埋入温度传感器,利用CPU采集电容器体内温度,在软件中设定过温保护定值,高于定值(60 度)自动切除电容器,退出运行,确保设备不受损害。温度低于定值(50 度)自动投入。二、过零投切技术(解决了投切涌流问题)目前无功补偿方式是采用交流接触器投切,投电容器的时候容易产生涌流,对电容器、对电网都有冲击;切电容器的时候,交流接触器断弧,导致如下结果:1、电容器频繁受到冲击,容量衰减,寿命降低;2、熔断器容易击穿;3、交流接触器容易损坏。因为涌流大,熔断器容易被击穿,部分开关厂改用微型断路器。虽然方便了,但是存在隐患:微型断路器的开断能力只有4000A~ 6000A,如果发生相间短路,触点就会粘联,不能断开控制回路,失去保护作用,严重的时候能够导致越级跳闸,扩大故障面。解决方案:采用微电子技术, CPU 对电压、电流的正弦波进行交流采样,根据功率因数的变化,当需要增加无功的时候,在电压过零点投入电容器;当需要减少无功的时候,在电流过零点切除电容器。“过零投切”技术减少了浪涌电流,以上问题也不存在了。三、 RS-485 智能网络通讯(解决了常规功率因数控制器易损坏的问题)目前市场上的功率因数控制器品种繁多,价格差距很大,从200 元到 3000 元不等,质量也差距很大。控制器出现问题,整...
