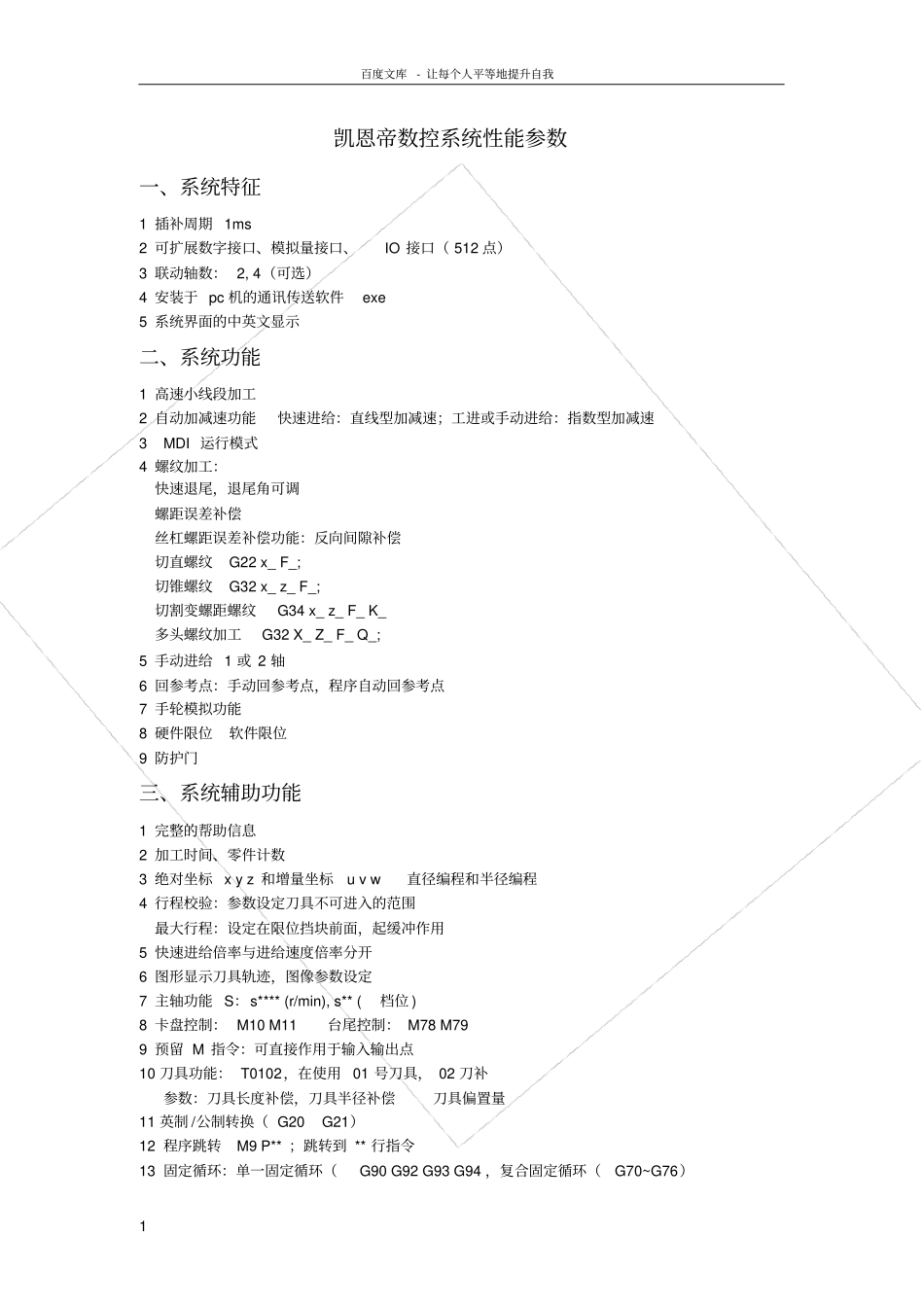

百度文库- 让每个人平等地提升自我1 凯恩帝数控系统性能参数一、系统特征1 插补周期 1ms 2 可扩展数字接口、模拟量接口、IO 接口（ 512 点）3 联动轴数： 2, 4（可选）4 安装于 pc 机的通讯传送软件exe 5 系统界面的中英文显示二、系统功能1 高速小线段加工2 自动加减速功能快速进给：直线型加减速；工进或手动进给：指数型加减速3 MDI 运行模式4 螺纹加工：快速退尾，退尾角可调螺距误差补偿丝杠螺距误差补偿功能：反向间隙补偿切直螺纹G22 x_ F_; 切锥螺纹G32 x_ z_ F_; 切割变螺距螺纹G34 x_ z_ F_ K_ 多头螺纹加工G32 X_ Z_ F_ Q_; 5 手动进给 1 或 2 轴6 回参考点：手动回参考点，程序自动回参考点7 手轮模拟功能8 硬件限位软件限位9 防护门三、系统辅助功能1 完整的帮助信息2 加工时间、零件计数3 绝对坐标 x y z 和增量坐标u v w 直径编程和半径编程4 行程校验：参数设定刀具不可进入的范围最大行程：设定在限位挡块前面，起缓冲作用5 快速进给倍率与进给速度倍率分开6 图形显示刀具轨迹，图像参数设定7 主轴功能 S：s**** (r/min), s** (档位 ) 8 卡盘控制： M10 M11 台尾控制： M78 M79 9 预留 M 指令：可直接作用于输入输出点10 刀具功能： T0102，在使用 01 号刀具， 02 刀补参数：刀具长度补偿，刀具半径补偿刀具偏置量11 英制 /公制转换（ G20 G21）12 程序跳转M9 P** ；跳转到 ** 行指令13 固定循环：单一固定循环（G90 G92 G93 G94 ，复合固定循环（G70~G76）百度文库- 让每个人平等地提升自我2 14 G00：非直线插补定位和直线插补定位15 F：设定进给速度上限值，否则报警。F 实际值 <=F 理论值 *进给速度倍率G98：每分进给mm G99：每转进给mm G96 G97 s_：恒线速度控制16 六个工件坐标系（G54-G59 ）17 零点偏置设定18 程序编辑：检索程序号删除一行程序删除所有程序回到程序头自动换行复制程序复制程序的一部分移动程序的一部分合并程序19 主程序可调用子程序调用子程序M06 M98 如： M98 P5 1002 ；连续 5 次调用子程序1002 子程序返回M99 宏程序调用G65 Pa Ln < 自变量指定 > 调用子程序a，循环 n 次20 宏定义无条件转移语句GOTO 条件转移语句IF [***] GOTO；IF [***] 赋值等循环语句WHILE [***] DO⋯⋯ END 自定义 G 指令：设定6050 的值是 60，设定 9050 的值是 9001...
