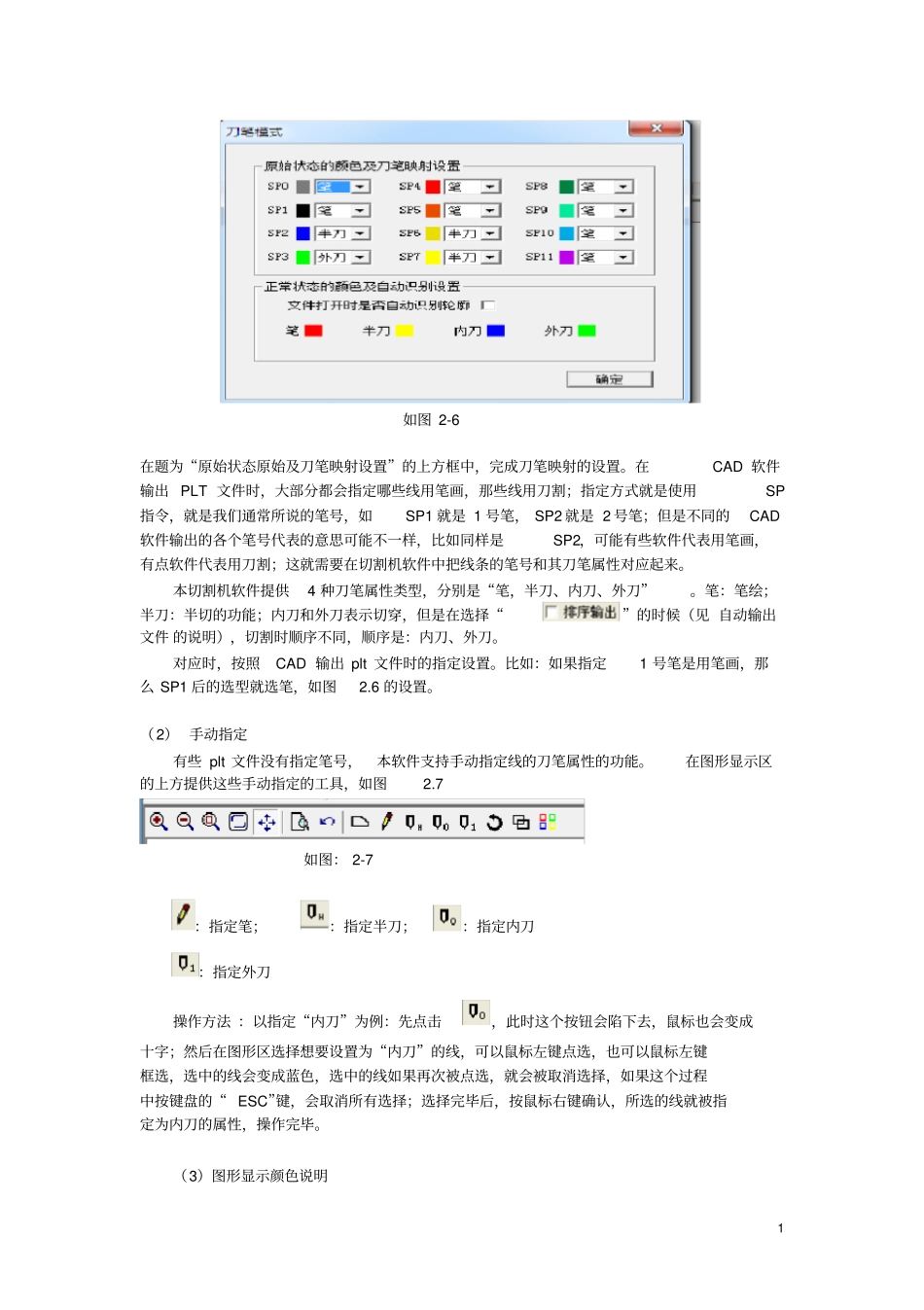

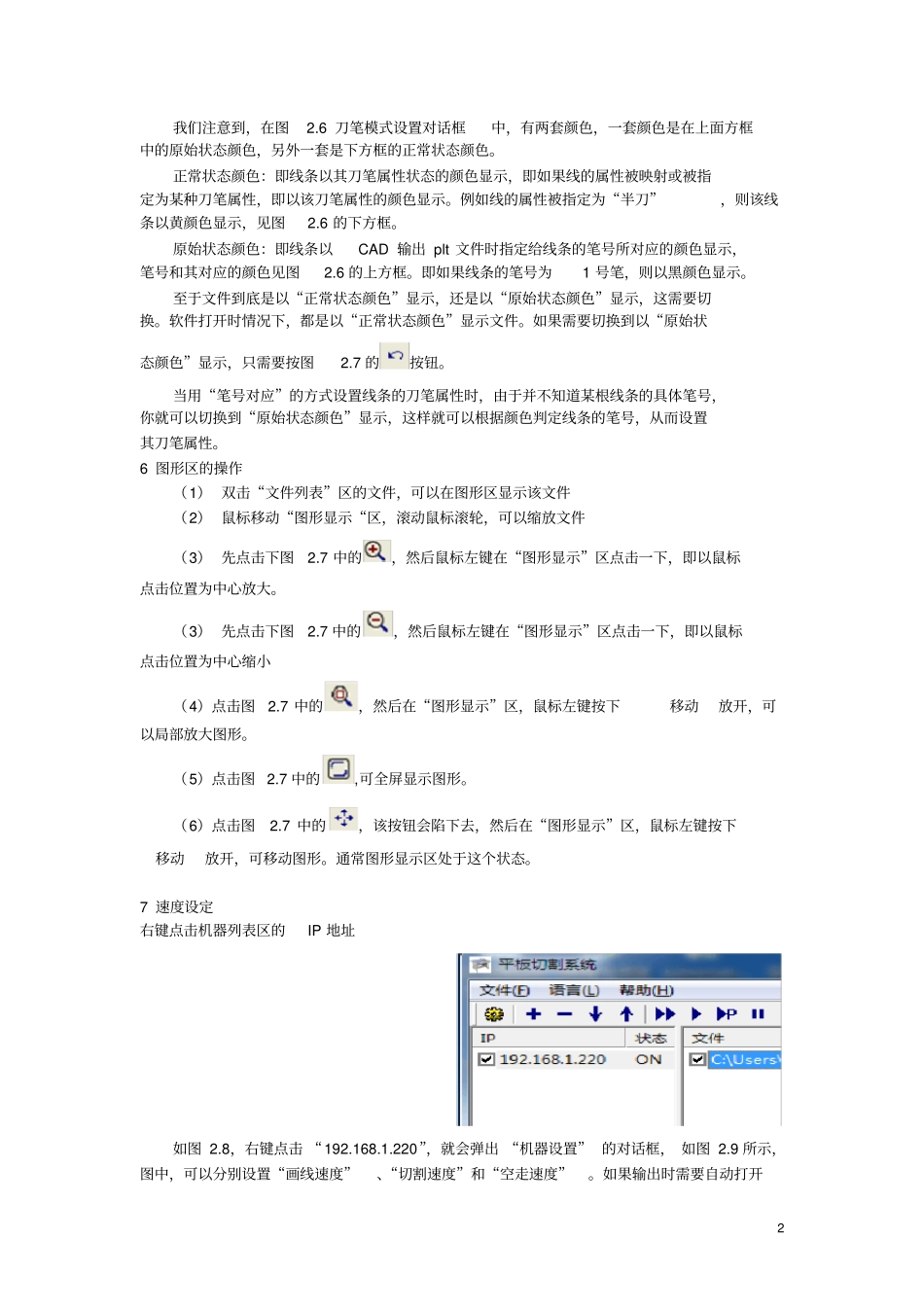

1 如图 2-6 在题为“原始状态原始及刀笔映射设置”的上方框中,完成刀笔映射的设置。在CAD 软件输出 PLT 文件时,大部分都会指定哪些线用笔画,那些线用刀割;指定方式就是使用SP指令,就是我们通常所说的笔号,如SP1 就是 1 号笔, SP2 就是 2 号笔;但是不同的CAD软件输出的各个笔号代表的意思可能不一样,比如同样是SP2,可能有些软件代表用笔画,有点软件代表用刀割;这就需要在切割机软件中把线条的笔号和其刀笔属性对应起来。本切割机软件提供4 种刀笔属性类型,分别是“笔,半刀、内刀、外刀”。笔:笔绘;半刀:半切的功能;内刀和外刀表示切穿,但是在选择“”的时候(见 自动输出文件 的说明),切割时顺序不同,顺序是:内刀、外刀。对应时,按照CAD 输出 plt 文件时的指定设置。比如:如果指定1 号笔是用笔画,那么 SP1 后的选型就选笔,如图2.6 的设置。(2) 手动指定有些 plt 文件没有指定笔号,本软件支持手动指定线的刀笔属性的功能。在图形显示区的上方提供这些手动指定的工具,如图2.7 如图: 2-7 :指定笔;:指定半刀;:指定内刀:指定外刀操作方法 :以指定“内刀”为例:先点击,此时这个按钮会陷下去,鼠标也会变成十字;然后在图形区选择想要设置为“内刀”的线,可以鼠标左键点选,也可以鼠标左键框选,选中的线会变成蓝色,选中的线如果再次被点选,就会被取消选择,如果这个过程中按键盘的“ ESC”键,会取消所有选择;选择完毕后,按鼠标右键确认,所选的线就被指定为内刀的属性,操作完毕。(3)图形显示颜色说明2 我们注意到,在图2.6 刀笔模式设置对话框中,有两套颜色,一套颜色是在上面方框中的原始状态颜色,另外一套是下方框的正常状态颜色。正常状态颜色:即线条以其刀笔属性状态的颜色显示,即如果线的属性被映射或被指定为某种刀笔属性,即以该刀笔属性的颜色显示。例如线的属性被指定为“半刀”,则该线条以黄颜色显示,见图2.6 的下方框。原始状态颜色:即线条以CAD 输出 plt 文件时指定给线条的笔号所对应的颜色显示,笔号和其对应的颜色见图2.6 的上方框。即如果线条的笔号为1 号笔,则以黑颜色显示。至于文件到底是以“正常状态颜色”显示,还是以“原始状态颜色”显示,这需要切换。软件打开时情况下,都是以“正常状态颜色”显示文件。如果需要切换到以“原始状态颜色”显示,只需要按图2.7 的按钮。当用“笔号对应”的方式设置线条的刀笔属性时,由于并...
