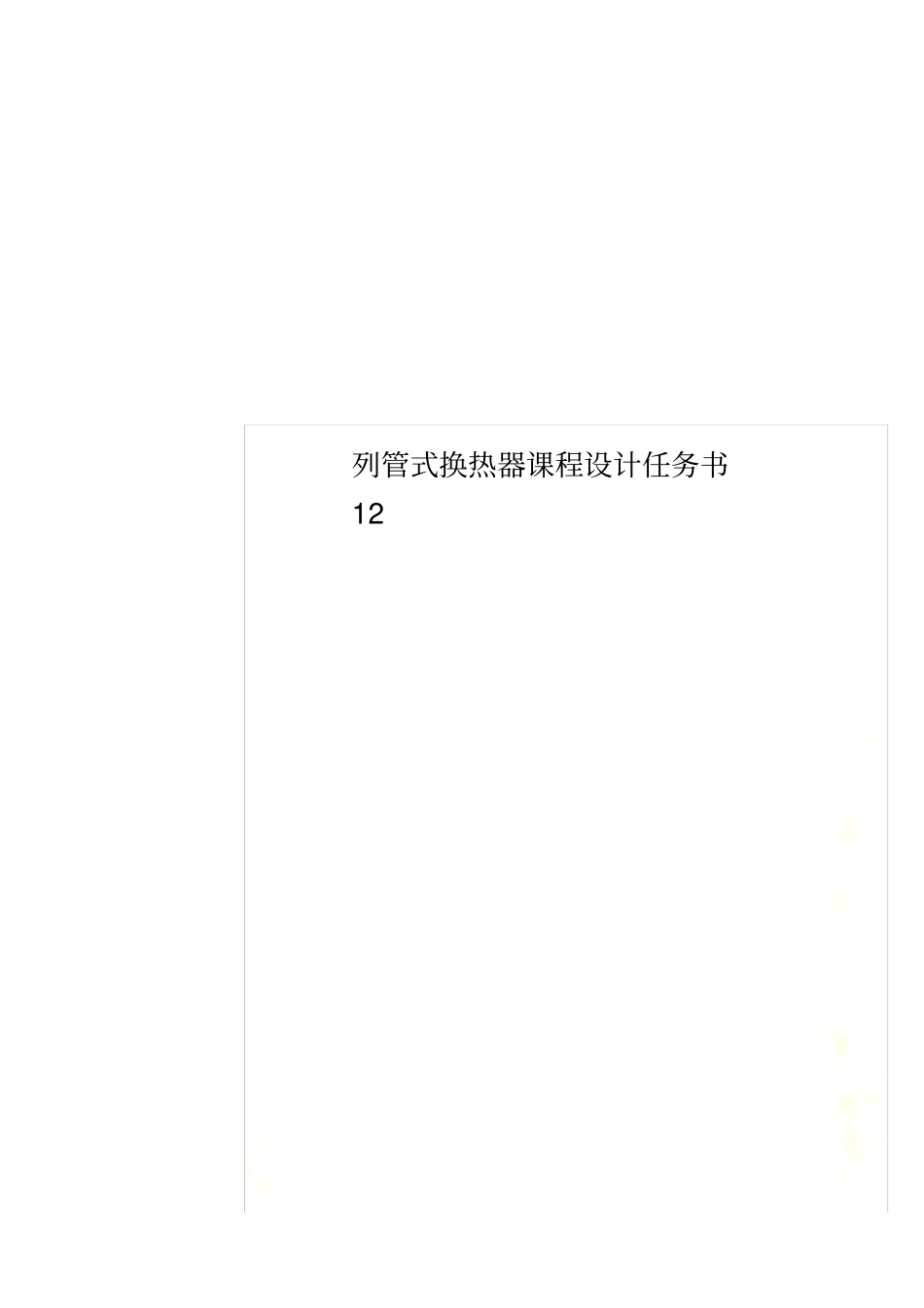

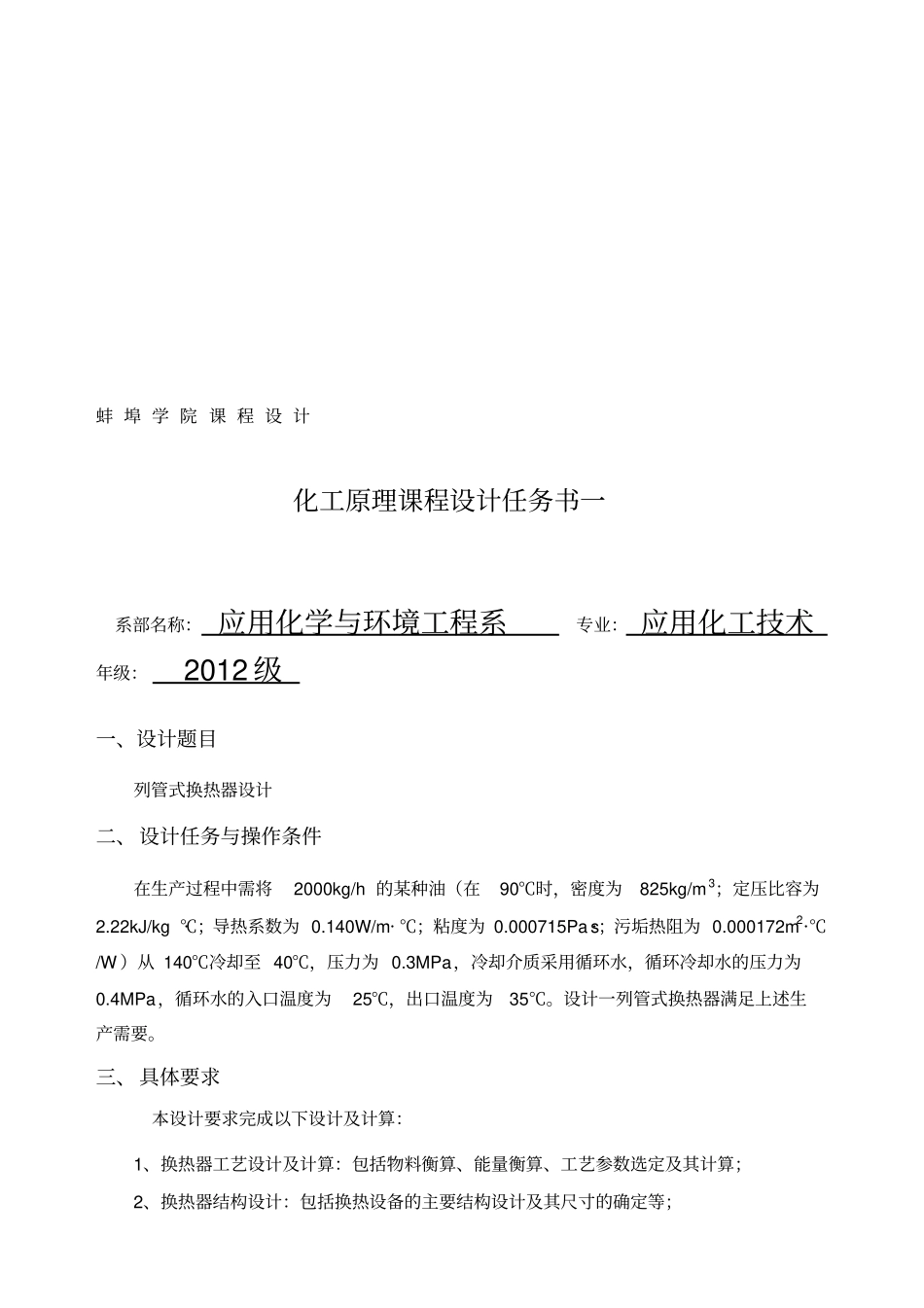

列管式换热器课程设计任务书12 蚌 埠 学 院 课 程 设 计化工原理课程设计任务书一系部名称： 应用化学与环境工程系专业： 应用化工技术年级：2012 级一、设计题目列管式换热器设计二、设计任务与操作条件在生产过程中需将2000kg/h 的某种油（在90℃时，密度为825kg/m 3；定压比容为2
22kJ/kg ·℃；导热系数为 0
140W/m· ℃；粘度为 0
000715Pa ·s；污垢热阻为 0
000172m2·℃/W ）从 140℃冷却至 40℃，压力为 0
3MPa，冷却介质采用循环水，循环冷却水的压力为0
4MPa，循环水的入口温度为25℃，出口温度为35℃
设计一列管式换热器满足上述生产需要

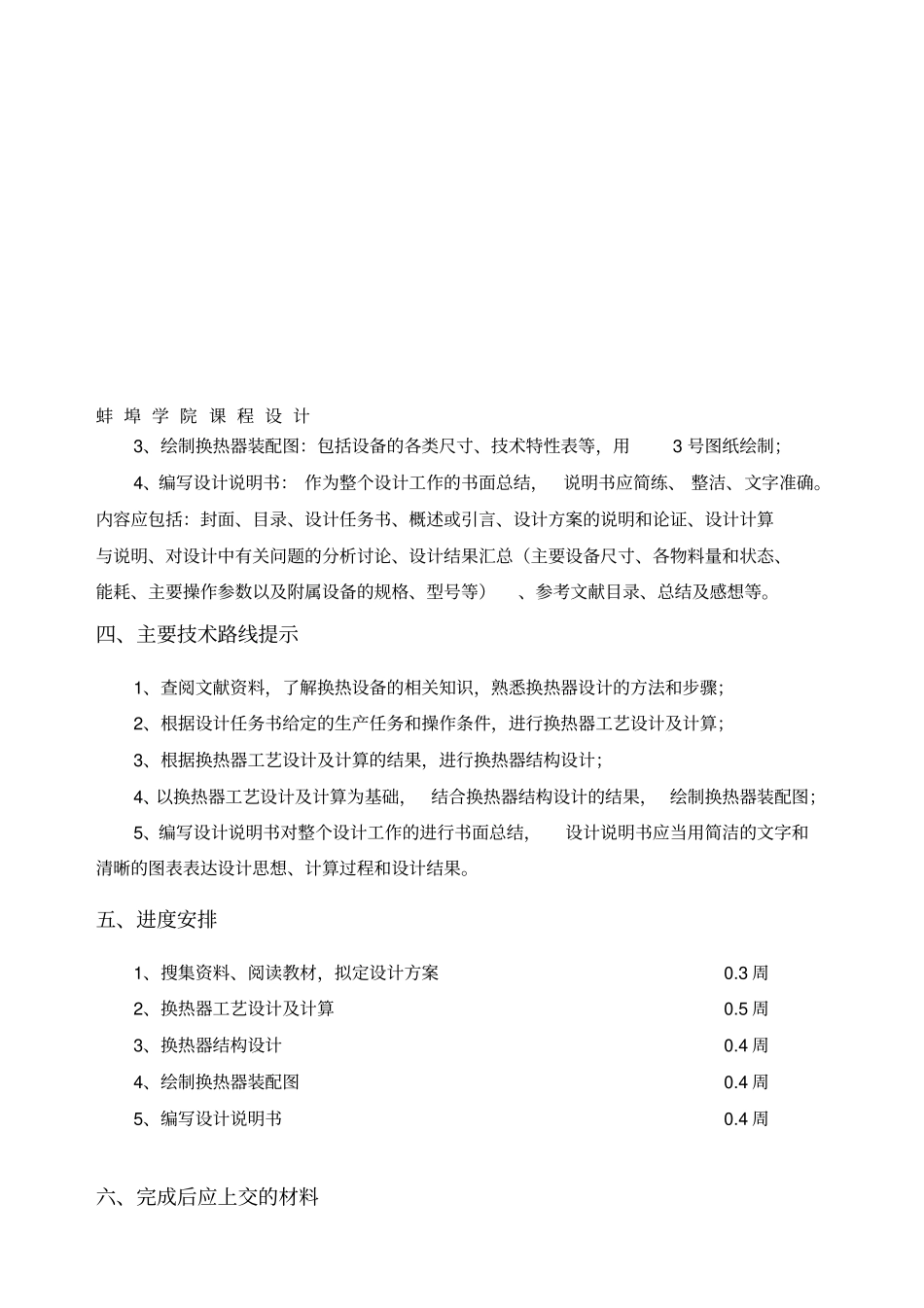

三、具体要求本设计要求完成以下设计及计算：1、换热器工艺设计及计算：包括物料衡算、能量衡算、工艺参数选定及其计算；2、换热器结构设计：包括换热设备的主要结构设计及其尺寸的确定等；蚌 埠 学 院 课 程 设 计3、绘制换热器装配图：包括设备的各类尺寸、技术特性表等，用3 号图纸绘制；4、编写设计说明书： 作为整个设计工作的书面总结，说明书应简练、 整洁、文字准确
内容应包括：封面、目录、设计任务书、概述或引言、设计方案的说明和论证、设计计算与说明、对设计中有关问题的分析讨论、设计结果汇总（主要设备尺寸、各物料量和状态、能耗、主要操作参数以及附属设备的规格、型号等）、参考文献目录、总结及感想等
四、主要技术路线提示1、查阅文献资料，了解换热设备的相关知识，熟悉换热器设计的方法和步骤；2、根据设计任务书给定的生产任务和操作条件，进行换热器工艺设计及计算；3、根据换热器工艺设计及计算的结果，进行换热器结构设计；4、以换热器工艺设计及计算为基础，结合换热器结构设计的结果， 绘制换热器装配图；5、编写设计说明书对整个设计工作的进行书面总结，设计说明书应当用简洁的文字和清晰的图
