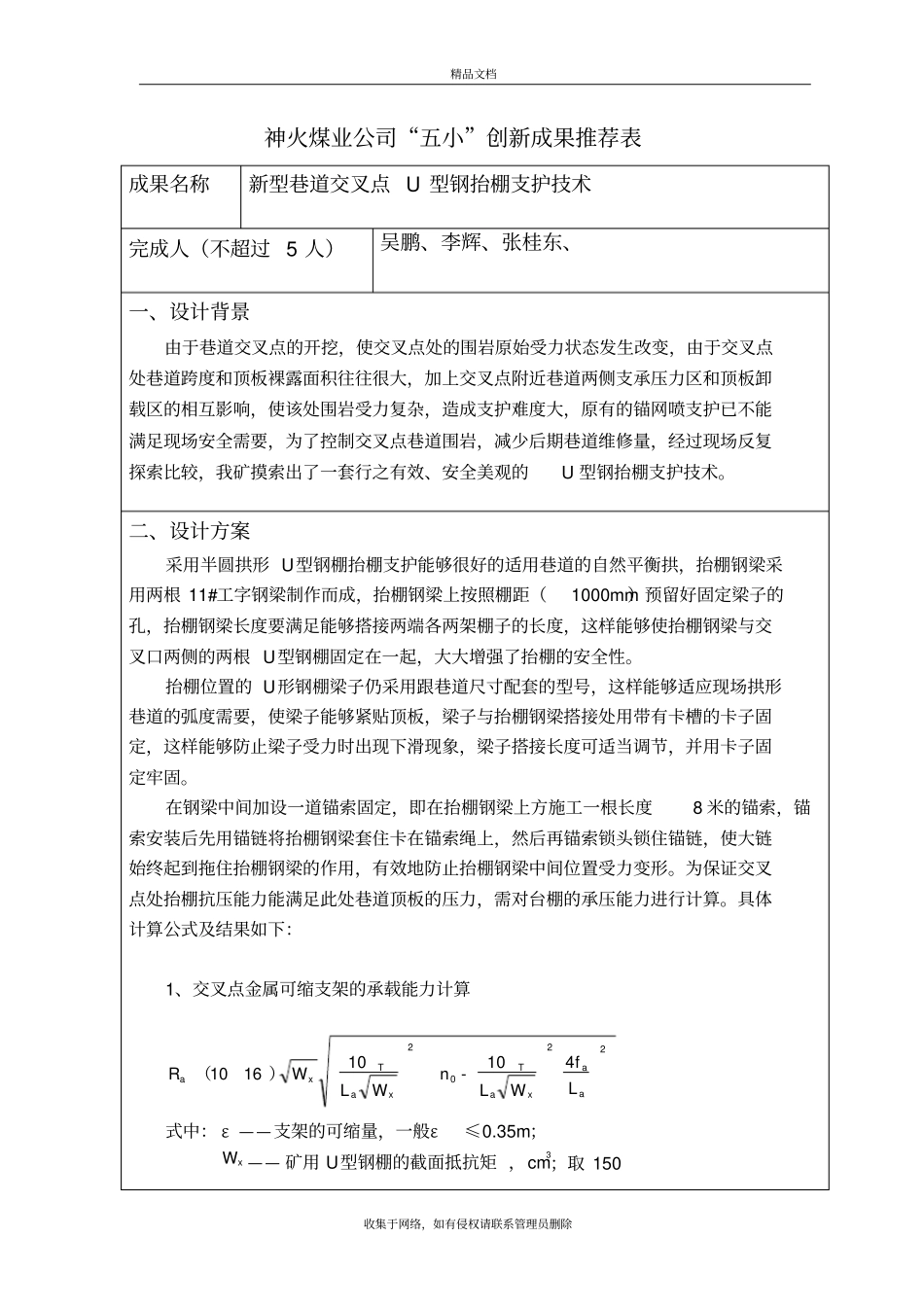

刘 河 煤 矿 巷 道 交 叉 点U 型 钢 棚 抬 棚 支 护 技术精品文档收集于网络，如有侵权请联系管理员删除神火煤业公司“五小”创新成果推荐表成果名称新型巷道交叉点 U 型钢抬棚支护技术完成人（不超过 5 人）吴鹏、李辉、张桂东、一、设计背景由于巷道交叉点的开挖，使交叉点处的围岩原始受力状态发生改变，由于交叉点处巷道跨度和顶板裸露面积往往很大，加上交叉点附近巷道两侧支承压力区和顶板卸载区的相互影响，使该处围岩受力复杂，造成支护难度大，原有的锚网喷支护已不能满足现场安全需要，为了控制交叉点巷道围岩，减少后期巷道维修量，经过现场反复探索比较，我矿摸索出了一套行之有效、安全美观的U 型钢抬棚支护技术。二、设计方案采用半圆拱形 U型钢棚抬棚支护能够很好的适用巷道的自然平衡拱，抬棚钢梁采用两根 11#工字钢梁制作而成，抬棚钢梁上按照棚距（1000mm）预留好固定梁子的孔，抬棚钢梁长度要满足能够搭接两端各两架棚子的长度，这样能够使抬棚钢梁与交叉口两侧的两根 U型钢棚固定在一起，大大增强了抬棚的安全性。抬棚位置的 U形钢棚梁子仍采用跟巷道尺寸配套的型号，这样能够适应现场拱形巷道的弧度需要，使梁子能够紧贴顶板，梁子与抬棚钢梁搭接处用带有卡槽的卡子固定，这样能够防止梁子受力时出现下滑现象，梁子搭接长度可适当调节，并用卡子固定牢固。在钢梁中间加设一道锚索固定，即在抬棚钢梁上方施工一根长度8 米的锚索，锚索安装后先用锚链将抬棚钢梁套住卡在锚索绳上，然后再锚索锁头锁住锚链，使大链始终起到拖住抬棚钢梁的作用，有效地防止抬棚钢梁中间位置受力变形。为保证交叉点处抬棚抗压能力能满足此处巷道顶板的压力，需对台棚的承压能力进行计算。具体计算公式及结果如下：1、交叉点金属可缩支架的承载能力计算2aa2xa02xaxaf4W10-nW10W1610LLLRTT）（式中： ε ——支架的可缩量，一般ε≤0.35m；xW —— 矿用 U型钢棚的截面抵抗矩 ，cm3；取 150 精品文档收集于网络，如有侵权请联系管理员删除T —— 钢材的屈服极限，取235KPa；af —— 在两侧可缩节点水平上的顶拱矢高，取3400cm；aL —— 在两侧可缩节点水平上的顶拱宽度，取3600cm；0n —— 交叉点支架可缩节点上的卡箍数目，交叉点支架n0=3。以上各指标代入公式可得： Ra=328.76KPa 2、金属拱形可缩支架在交叉点区域内的安设间距cdaaab20c???KRL式中：aK —— 交叉点金属拱形支架的强度安全系数，aK =...
