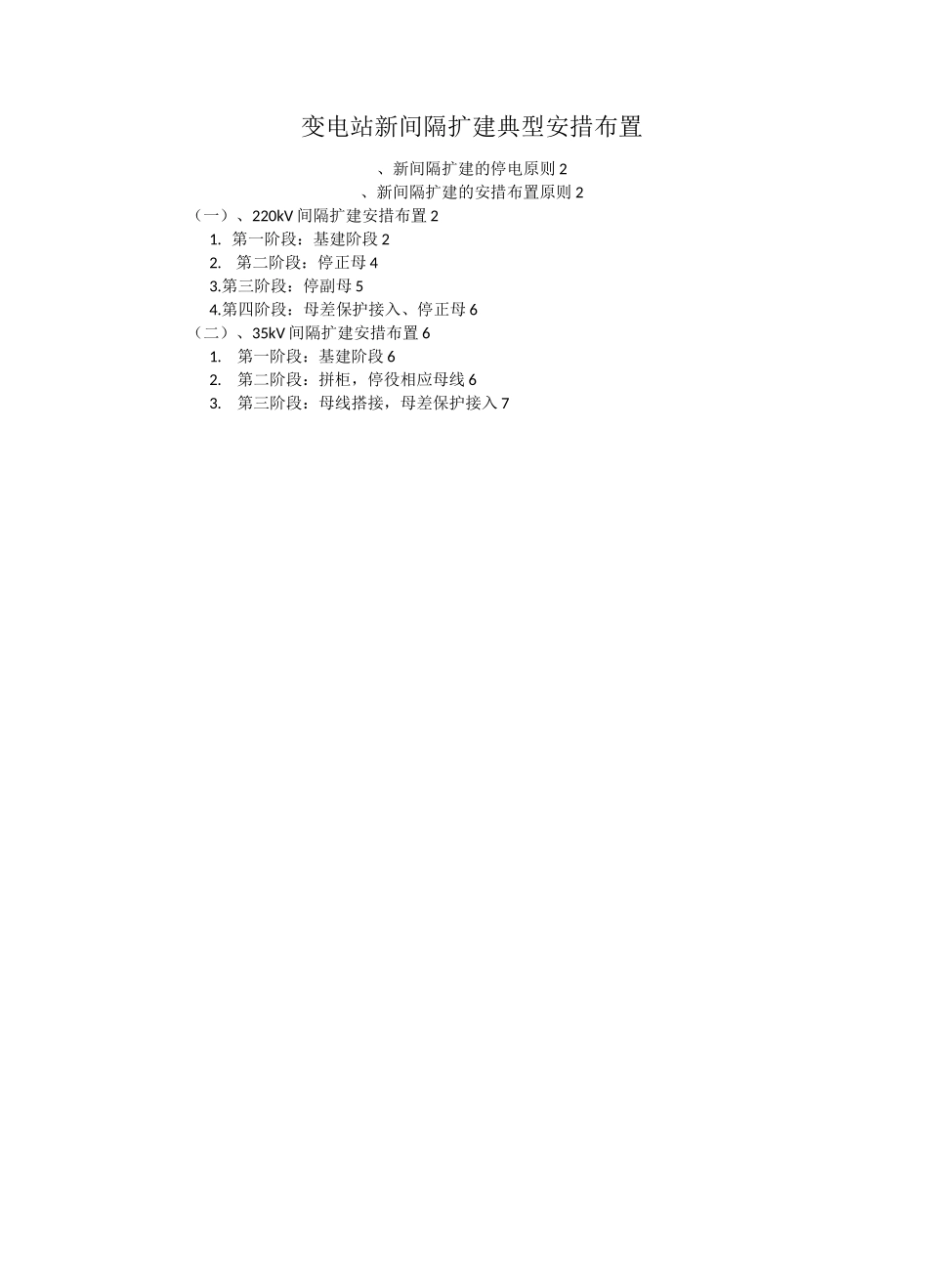

变电站新间隔扩建典型安措布置、新间隔扩建的停电原则 2、新间隔扩建的安措布置原则 2（一）、220kV 间隔扩建安措布置 21. 第一阶段：基建阶段 22.第二阶段：停正母 43.第三阶段：停副母 54.第四阶段：母差保护接入、停正母 6（二）、35kV 间隔扩建安措布置 61.第一阶段：基建阶段 62.第二阶段：拼柜，停役相应母线 63.第三阶段：母线搭接，母差保护接入 7、新间隔扩建的停电原则根据宁电会纪字〔〕号文《千伏和千伏间隔扩建工程闸刀电气回路施工和验收相关事宜协调会议纪要》的规定，千伏间隔扩建工程原则上采用“”模式，即千伏付母在工程中后段停“三天”电，千伏正母投产启动日停“一天”电。千伏间隔扩建工程原则上采用“”的停电方式，即千伏正母在工程前期、投产启动日分别停“一天”电，千伏付母在工程中后段停“三天”电。其中千伏正母第一次停电为配合正母闸刀吊装，第二次停电为正母闸刀与母线引流线搭接。千伏副母停电是为了副母闸刀安装调试以及副母闸刀两侧连接导线搭接（与正母闸刀连接导线，与开关连接导线）。千伏正母只需停电一次，是因为正母闸刀吊装可不使用大型吊机，不需母线陪停。对于间隔扩建，一般需母线停电两次，第一次是新柜拼柜，第二次是母线搭接并启动。二、新间隔扩建的安措布置原则从上面可以看出、间隔扩建其实差异不大，只是间隔少了一次停正母线，安措布置可参考间隔扩建。一般为开关柜设备,其安措布置稍有不同，以下分开讨论。（一）、220kV 间隔扩建安措布置1. 第一阶段：基建阶段不需停电，此阶段可以使用二种工作票。一次场地需做固定围栏将基建间隔与运行间隔进行隔离。在正、副母线下方应放置“上方带电”标识牌。如图所示。ilI盖，如图所示。图扩建间隔新立屏安措示意图#1 主220 巡视过进门道图扩建间隔一次固定围栏示意图#2 主扩世问隔二次场地，扩建间隔的保护、测控装置立屏、安装、调试等工作，在新屏前后放置“在此工作”标识牌并粘牢固定，将与新屏相邻的运行屏前后用红布幔遮若扩建间隔的保护测控装置与运行间隔保护、测控共用一个屏，则需在屏前和屏后均将运行装置用红布幔遮盖，还包括屏前运行的压板、把手、按钮，屏后空开、端子排。如图所示。*图母差保护放电缆工作安措示意图只在屏后放置“在此工作”标识牌并粘牢固定，如图所示。作ruiMita远行图扩建间隔保护测控与运行间隔共屏安措示意图本阶段母差保护一般只进行屏后放电缆工作。因此母差保护屏前不能工作。2. 第...
