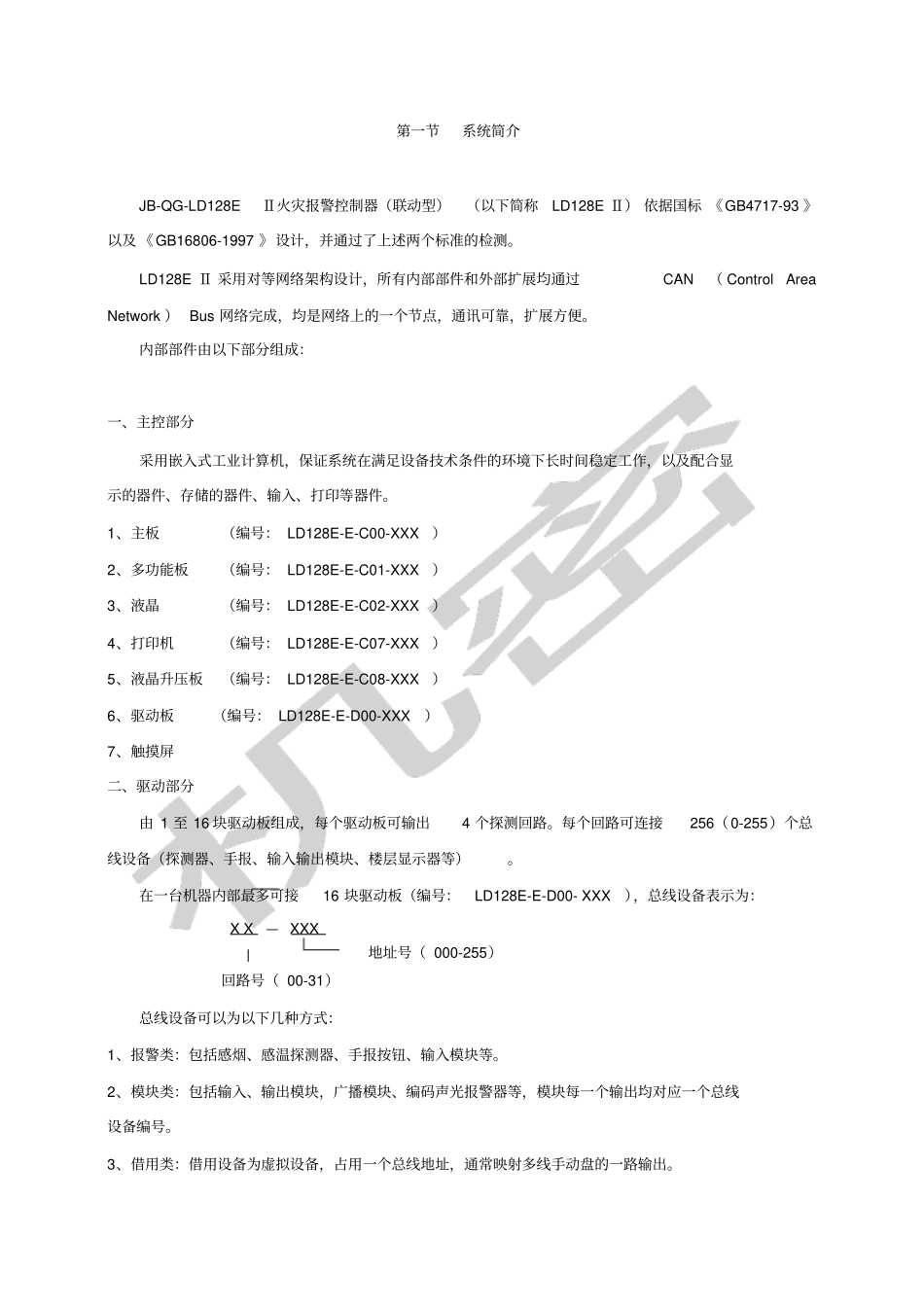

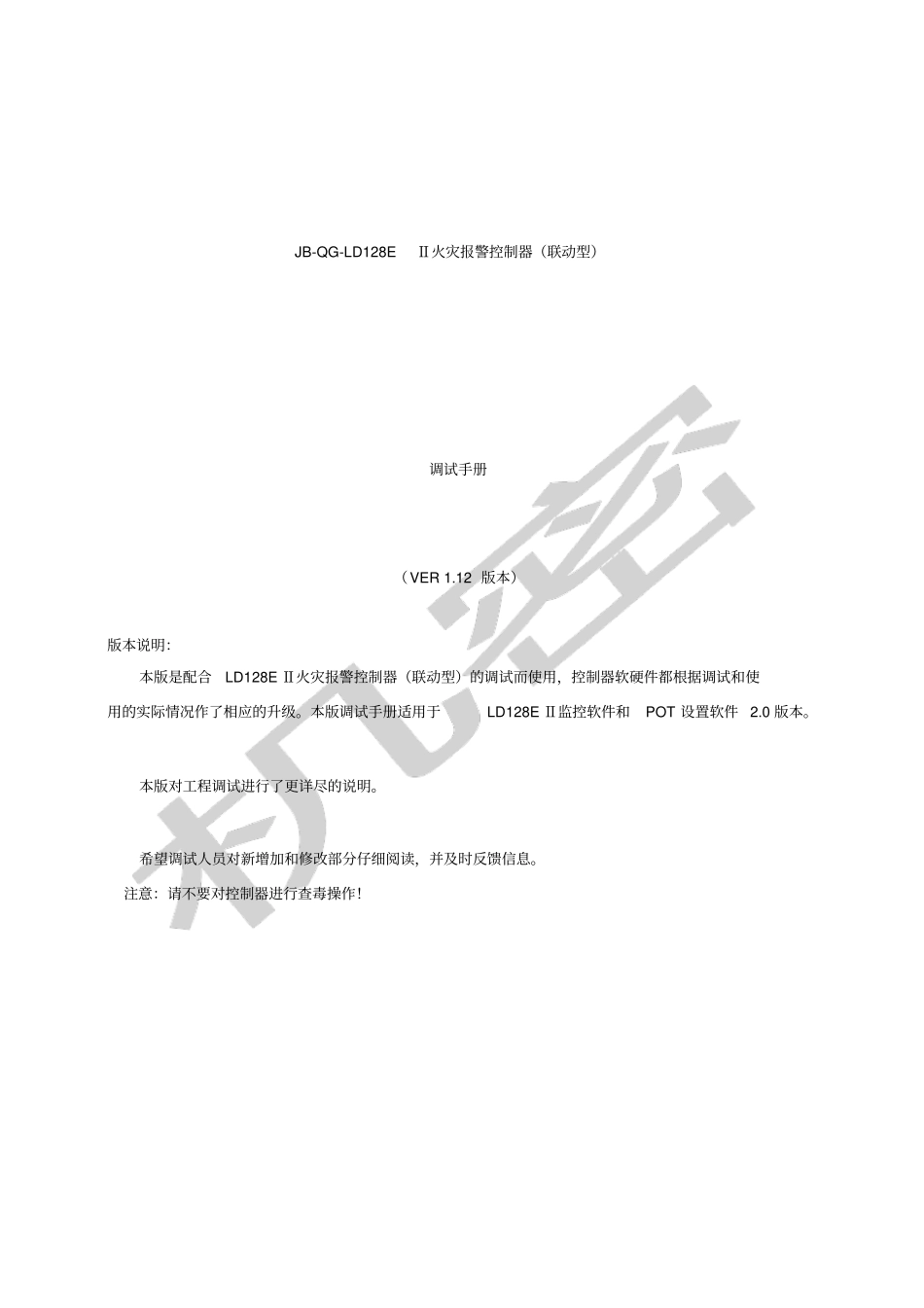

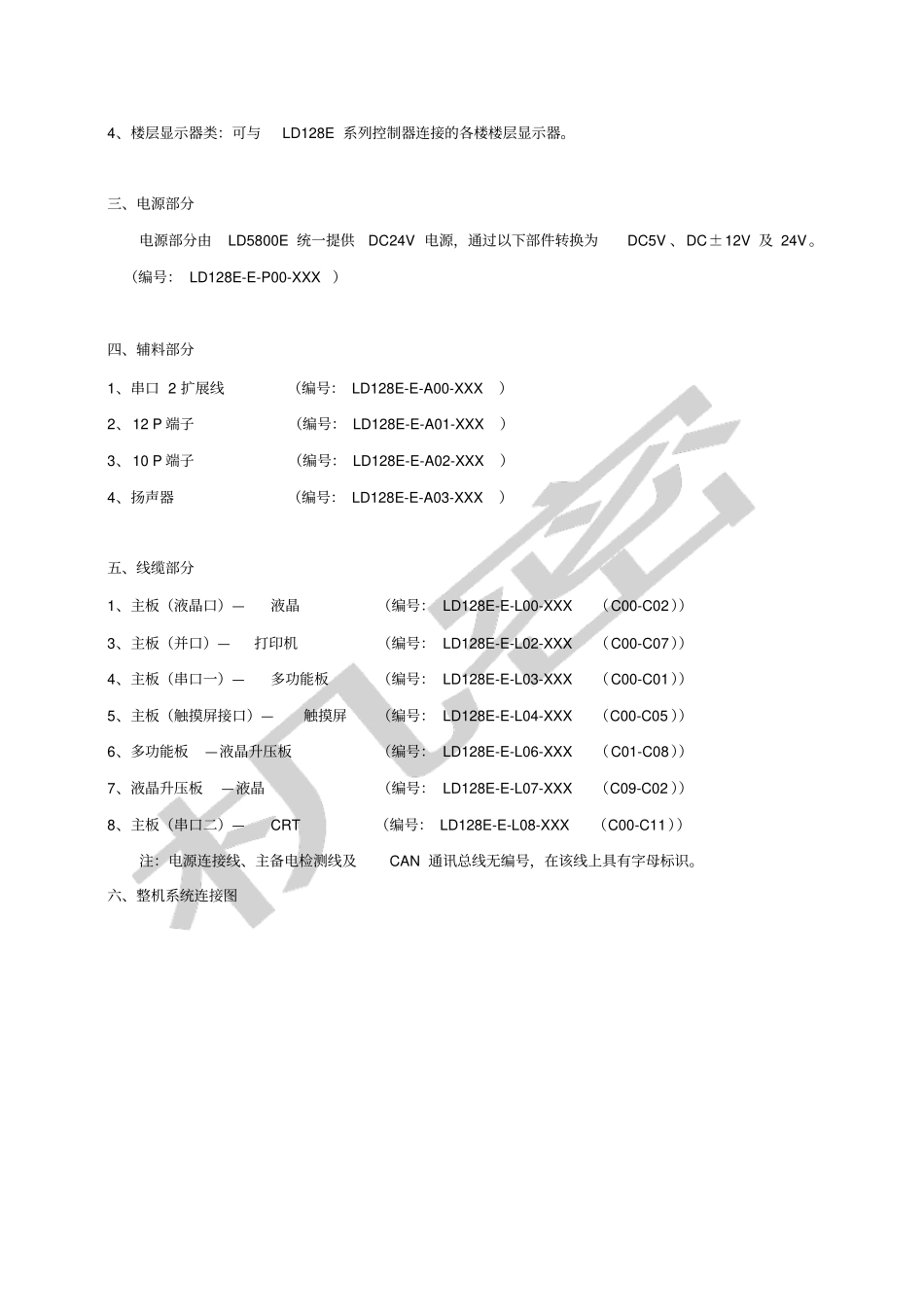

JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 1.12 版本）版本说明：本版是配合LD128E Ⅱ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。本版调试手册适用于LD128E Ⅱ监控软件和POT 设置软件 2.0 版本。本版对工程调试进行了更详尽的说明。希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128E Ⅱ） 依据国标 《GB4717-93 》以及 《GB16806-1997 》设计，并通过了上述两个标准的检测。LD128E Ⅱ 采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（ Control Area Network ） Bus 网络完成，均是网络上的一个节点，通讯可靠，扩展方便。内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。1、主板（编号： LD128E-E-C00-XXX）2、多功能板（编号： LD128E-E-C01-XXX）3、液晶（编号： LD128E-E-C02-XXX）4、打印机（编号： LD128E-E-C07-XXX）5、液晶升压板（编号： LD128E-E-C08-XXX）6、驱动板（编号： LD128E-E-D00-XXX）7、触摸屏二、驱动部分由 1 至 16 块驱动板组成，每个驱动板可输出4 个探测回路。每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。在一台机器内部最多可接16 块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X — XXX 地址号（ 000-255）回路号（ 00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。2、模块类：包括输入、输出模块，广播模块、编码声光报警器等，模块每一个输出均对应一个总线设备编号。3、借用类：借用设备为虚拟设备，占用一个总线地址，通常映射多线手动盘的一路输出。4、楼层显示器类：可与LD128E 系列控制器连接的各楼楼层显示器。三、电源部分电源部分由LD5800E 统一提供DC24V 电源，通过以下部件转换为DC5V 、DC±12V 及 24V 。（编号： LD128E-E-P00-XXX）四、辅料部分1、串口 2 扩展线（编号： LD128E-E-A00-XXX）2、12 P 端子（编号： LD128E-E-A01-XXX）3、10 P 端子（编号： LD128E-E-A02-XXX）4、扬声器（编号： LD128E-E-A03-XXX）五、...
