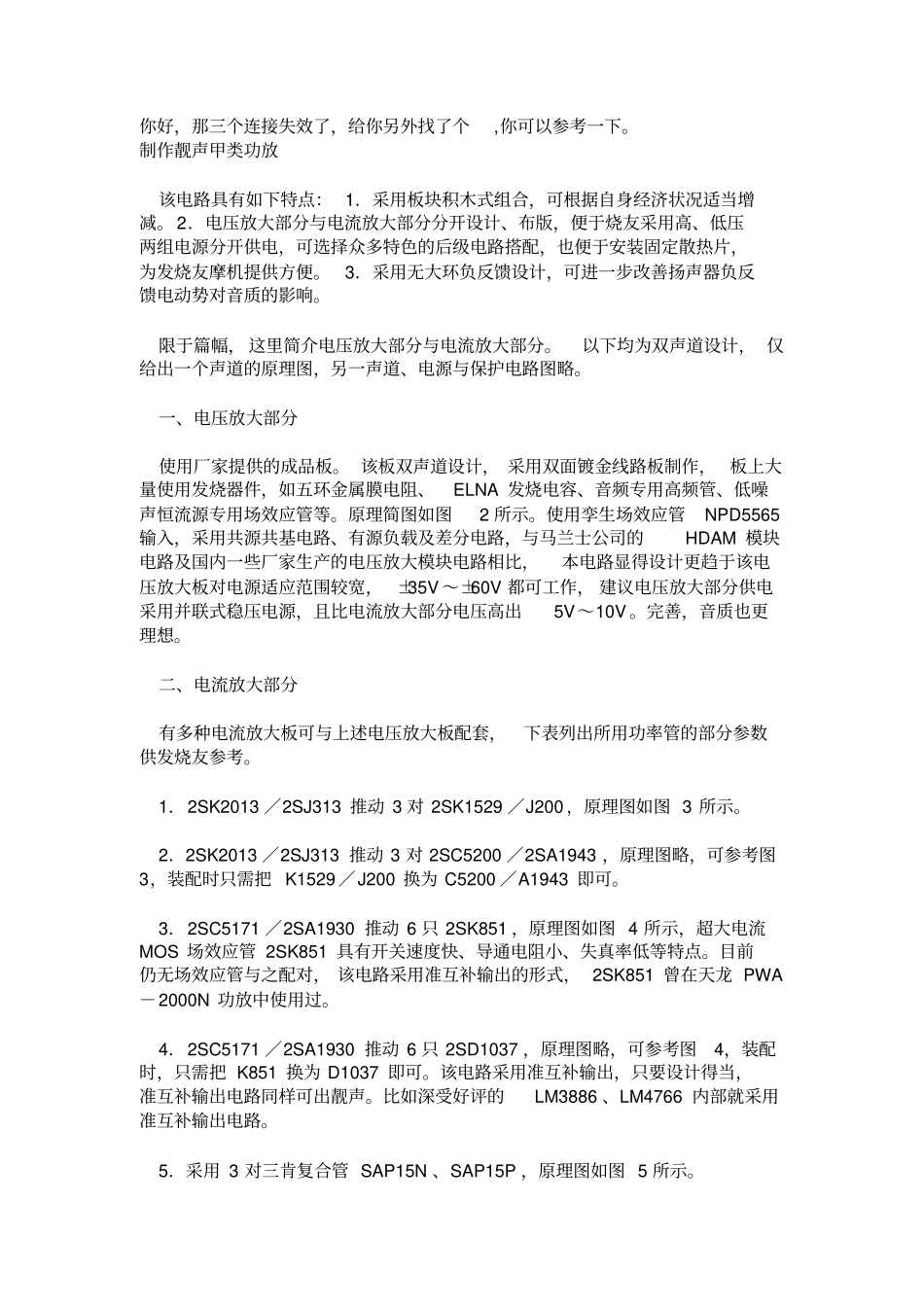

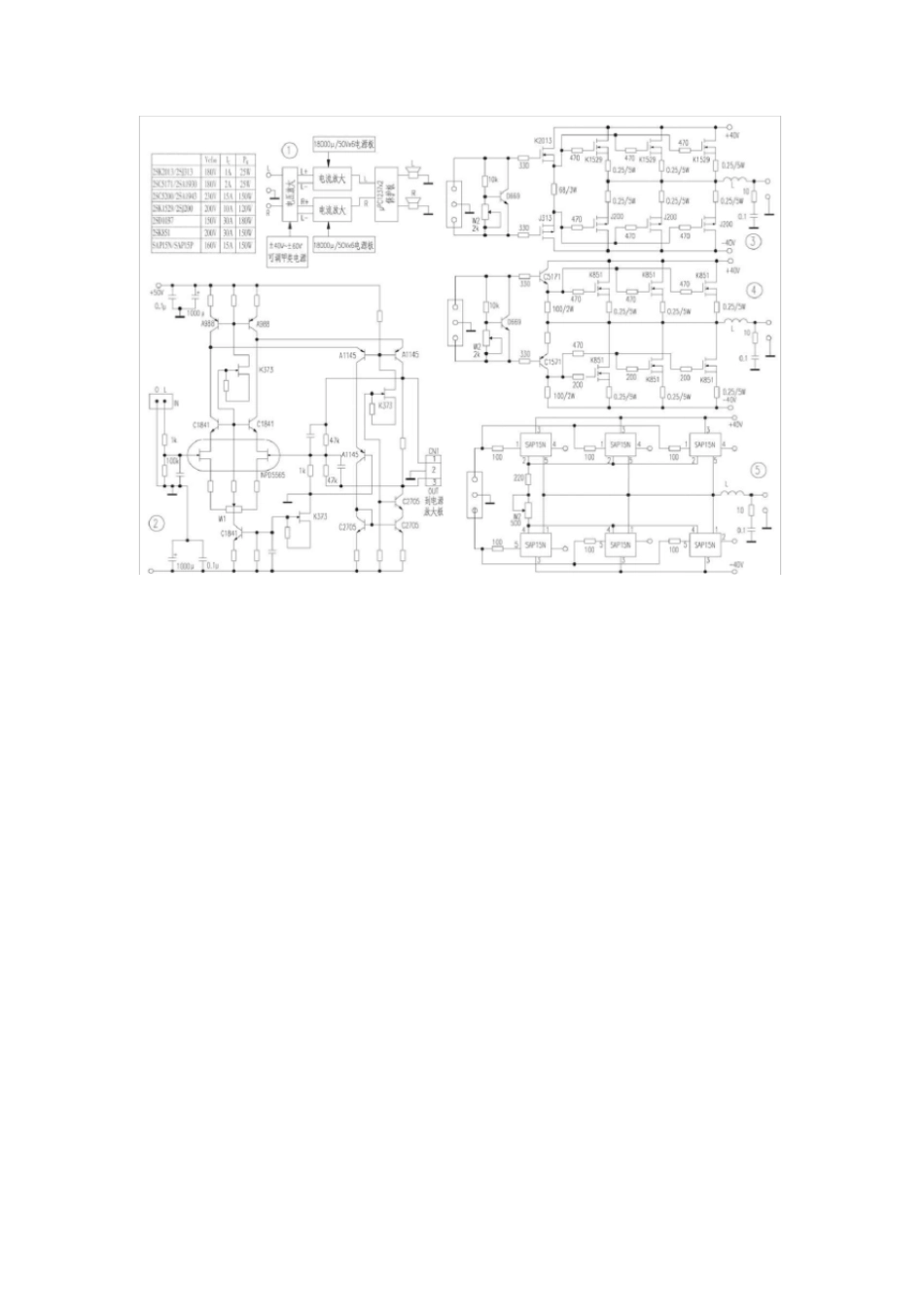

你好，那三个连接失效了，给你另外找了个,你可以参考一下。制作靓声甲类功放该电路具有如下特点： 1．采用板块积木式组合，可根据自身经济状况适当增减。 2．电压放大部分与电流放大部分分开设计、布版，便于烧友采用高、低压两组电源分开供电，可选择众多特色的后级电路搭配，也便于安装固定散热片，为发烧友摩机提供方便。3．采用无大环负反馈设计，可进一步改善扬声器负反馈电动势对音质的影响。限于篇幅， 这里简介电压放大部分与电流放大部分。以下均为双声道设计， 仅给出一个声道的原理图，另一声道、电源与保护电路图略。一、电压放大部分使用厂家提供的成品板。 该板双声道设计， 采用双面镀金线路板制作， 板上大量使用发烧器件，如五环金属膜电阻、ELNA 发烧电容、音频专用高频管、低噪声恒流源专用场效应管等。原理简图如图2 所示。使用孪生场效应管NPD5565输入，采用共源共基电路、有源负载及差分电路，与马兰士公司的HDAM 模块电路及国内一些厂家生产的电压放大模块电路相比，本电路显得设计更趋于该电压放大板对电源适应范围较宽，±35V ～±60V 都可工作， 建议电压放大部分供电采用并联式稳压电源，且比电流放大部分电压高出5V～10V 。完善，音质也更理想。二、电流放大部分有多种电流放大板可与上述电压放大板配套，下表列出所用功率管的部分参数供发烧友参考。1．2SK2013 ／2SJ313 推动 3 对 2SK1529 ／J200 ，原理图如图 3 所示。2．2SK2013 ／2SJ313 推动 3 对 2SC5200 ／2SA1943 ，原理图略，可参考图3，装配时只需把 K1529 ／J200 换为 C5200 ／A1943 即可。3．2SC5171 ／2SA1930 推动 6 只 2SK851 ，原理图如图 4 所示，超大电流MOS 场效应管 2SK851 具有开关速度快、导通电阻小、失真率低等特点。目前仍无场效应管与之配对， 该电路采用准互补输出的形式， 2SK851 曾在天龙 PWA－2000N 功放中使用过。4．2SC5171 ／2SA1930 推动 6 只 2SD1037 ，原理图略，可参考图4，装配时，只需把 K851 换为 D1037 即可。该电路采用准互补输出，只要设计得当，准互补输出电路同样可出靓声。比如深受好评的LM3886 、LM4766 内部就采用准互补输出电路。5．采用 3 对三肯复合管 SAP15N 、SAP15P ，原理图如图 5 所示。6．2SK2013 ／2SJ313 推动 8 对大功率场效应管或三极管(图略 )，方便发烧友制作 100W× 2 纯甲类。三、调试以上 6 种后级电路可根据...
