制冷压缩机性能测试试验VIP免费

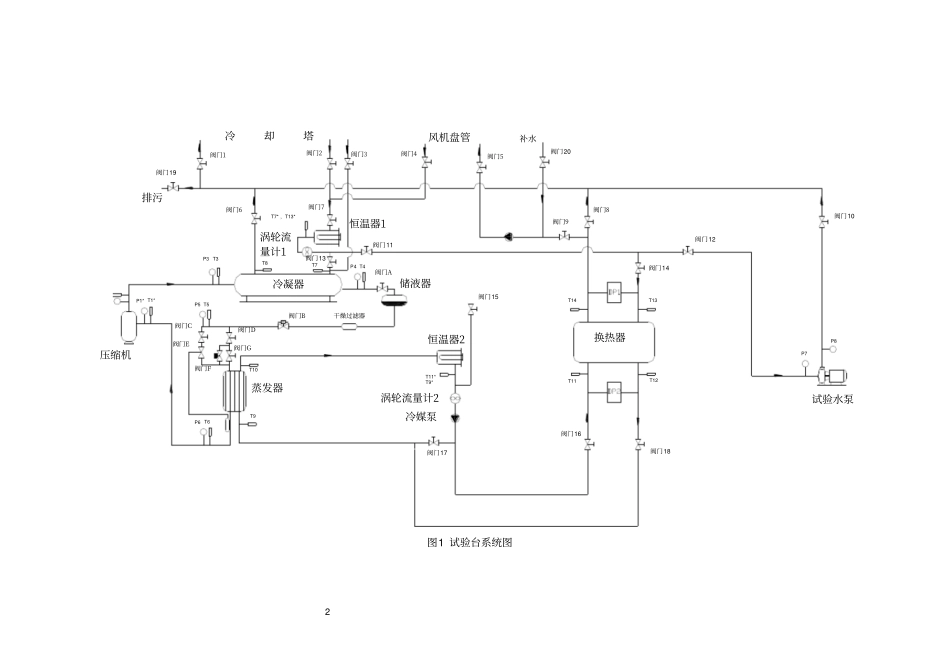

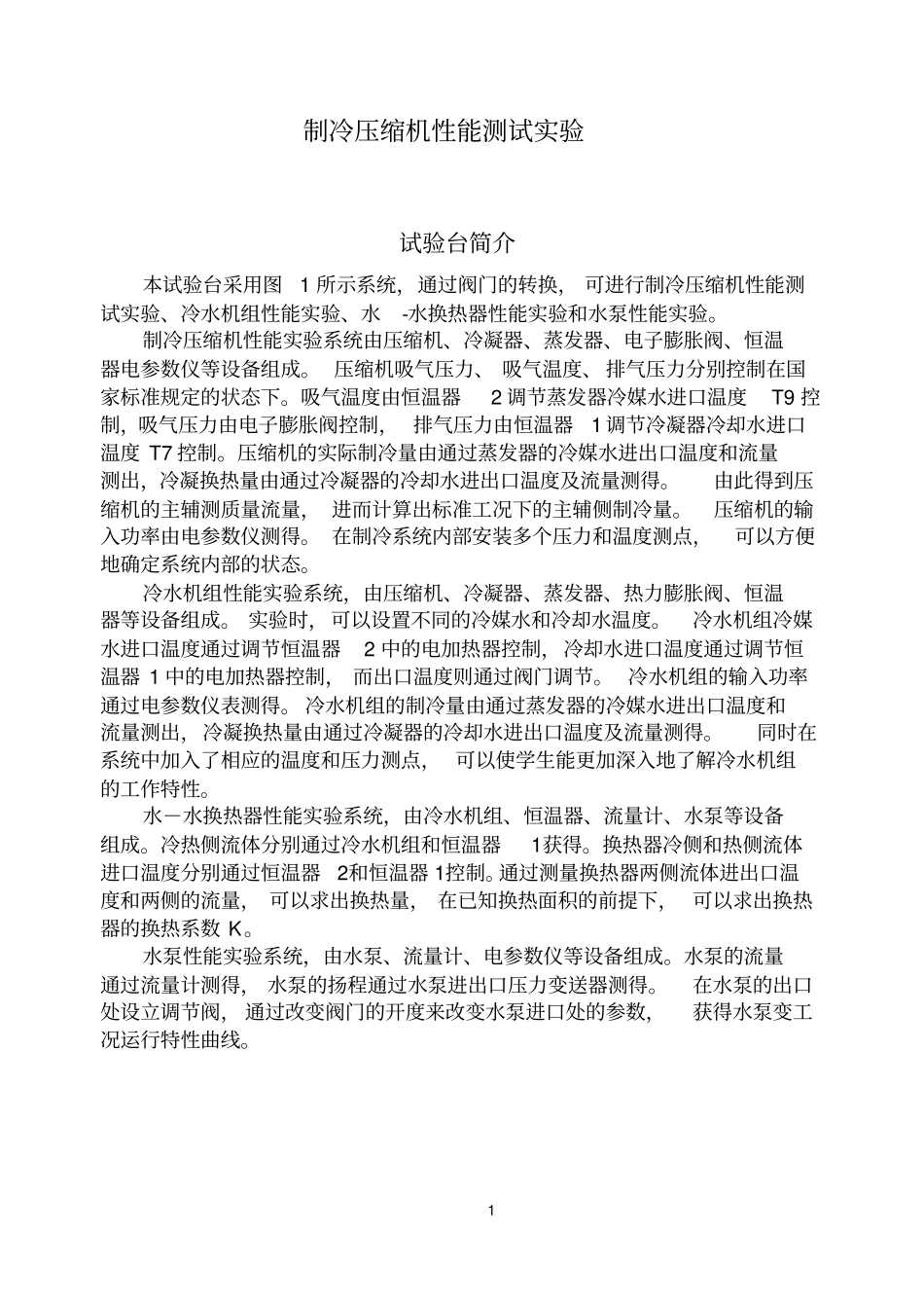

1 制冷压缩机性能测试实验试验台简介本试验台采用图1 所示系统，通过阀门的转换， 可进行制冷压缩机性能测试实验、冷水机组性能实验、水-水换热器性能实验和水泵性能实验。制冷压缩机性能实验系统由压缩机、冷凝器、蒸发器、电子膨胀阀、恒温器电参数仪等设备组成。 压缩机吸气压力、 吸气温度、 排气压力分别控制在国家标准规定的状态下。吸气温度由恒温器2 调节蒸发器冷媒水进口温度T9 控制，吸气压力由电子膨胀阀控制， 排气压力由恒温器1 调节冷凝器冷却水进口温度 T7 控制。压缩机的实际制冷量由通过蒸发器的冷媒水进出口温度和流量测出，冷凝换热量由通过冷凝器的冷却水进出口温度及流量测得。由此得到压缩机的主辅测质量流量， 进而计算出标准工况下的主辅侧制冷量。压缩机的输入功率由电参数仪测得。 在制冷系统内部安装多个压力和温度测点，可以方便地确定系统内部的状态。冷水机组性能实验系统，由压缩机、冷凝器、蒸发器、热力膨胀阀、恒温器等设备组成。 实验时，可以设置不同的冷媒水和冷却水温度。冷水机组冷媒水进口温度通过调节恒温器2 中的电加热器控制，冷却水进口温度通过调节恒温器 1 中的电加热器控制， 而出口温度则通过阀门调节。 冷水机组的输入功率通过电参数仪表测得。 冷水机组的制冷量由通过蒸发器的冷媒水进出口温度和流量测出，冷凝换热量由通过冷凝器的冷却水进出口温度及流量测得。同时在系统中加入了相应的温度和压力测点， 可以使学生能更加深入地了解冷水机组的工作特性。水－水换热器性能实验系统，由冷水机组、恒温器、流量计、水泵等设备组成。冷热侧流体分别通过冷水机组和恒温器1获得。换热器冷侧和热侧流体进口温度分别通过恒温器2和恒温器 1控制。通过测量换热器两侧流体进出口温度和两侧的流量， 可以求出换热量， 在已知换热面积的前提下， 可以求出换热器的换热系数 K。水泵性能实验系统，由水泵、流量计、电参数仪等设备组成。水泵的流量通过流量计测得， 水泵的扬程通过水泵进出口压力变送器测得。在水泵的出口处设立调节阀， 通过改变阀门的开度来改变水泵进口处的参数，获得水泵变工况运行特性曲线。2 补水蒸发器P6 T6T9冷媒泵阀门17涡轮流量计2T9*T11*阀门19压缩机P1* T1*排污干燥过滤器涡轮流量计1P5 T5阀门F阀门E阀门C阀门G阀门DT10T3P3阀门B冷凝器T8阀门13T7 冷 却 塔阀门6阀门1T7* ，T13*阀门7阀门2恒温器2阀门A阀门11P4 T4储液器阀门15风机盘管恒温...
