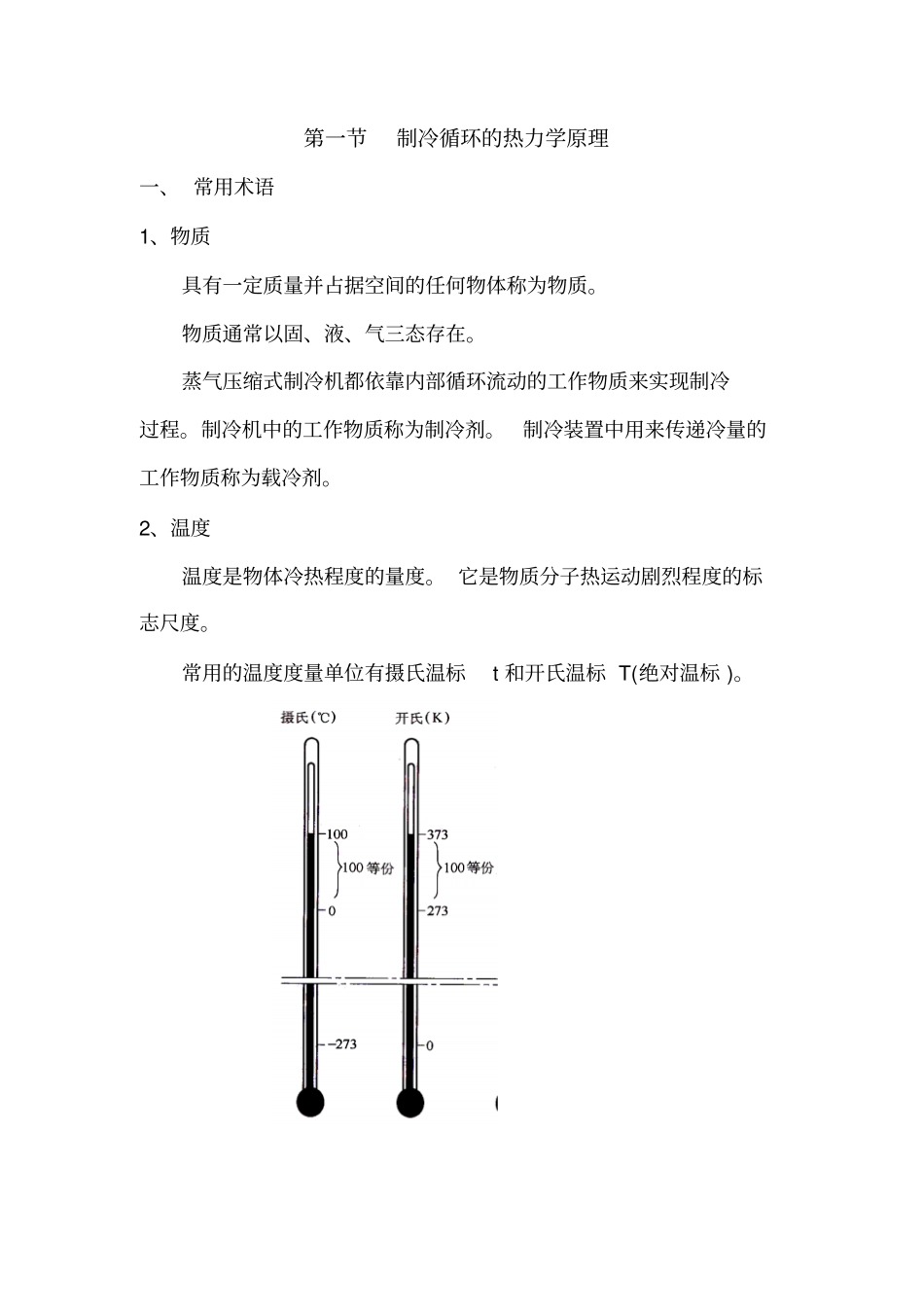

第一节制冷循环的热力学原理一、 常用术语1、物质具有一定质量并占据空间的任何物体称为物质。物质通常以固、液、气三态存在。蒸气压缩式制冷机都依靠内部循环流动的工作物质来实现制冷过程。制冷机中的工作物质称为制冷剂。制冷装置中用来传递冷量的工作物质称为载冷剂。2、温度温度是物体冷热程度的量度。 它是物质分子热运动剧烈程度的标志尺度。常用的温度度量单位有摄氏温标t 和开氏温标 T(绝对温标 )。T(k)=t( ℃)+273.15 图 2-1 两种常用温标的比较3、热量物体在热过程中所放出或吸收的能量称为热量。生产中常用制冷能力来衡量设备产冷量大小。制冷能力：制冷设备单位时间内从冷库取走的热量。4、比热（ specific heat）比热是一个物性参数，意为单位度量的物质温度变化1k 时所吸进或放出的热量。体积比热 Cv(J/m3.k) 摩尔比热 Cp(J/mol.k) 5、显热和潜热不改变物质的形态而引起其温度变化的热量称为显热。不改变物质的温度而引起其形态变化的热量称为潜热。制冷剂的汽化潜热有何要求？表 1-1 几种制冷物质的汽化潜热(kJ/kg) 物质水氨R12 R22 氯甲烷二氧化硫R114 R502 汽化热2256.8 1369 167.5 234.5 427.1 397.8 137.96 150.02 6、压力垂直作用在单位面积上的力称为压力p(压强 )。p 是确定物质状态的基本参数之一。 1bar=105Pa，饱和压力 Ps与饱和温度 ts 的对应关系。7、比容 v 和密度比容：每千克物质所占有的容积。v 是基本状态参数。v=1 8、导热系数表示材料传导热量的能力，是一个物性参数。数值上等于：1m厚的材料两边温差1k 时在 1 小时内通过 1m2 表面积所传导的热量。单位： w/m.k 9、 压-焓图(lgp-h) 物质的热力状态性质可以绘制成曲线图的形式。制冷剂性质曲线图有多种形式。行业中最常用的是lgp-h 图。lgp-h 图的构成可以总结为一个临界点、二条饱和线、三个状态区、六组等值线。等压线— 水平线等焓线— 垂直线等干度线x — 湿蒸汽区域内等熵线— 向右上方倾斜等容线— 向右上方倾斜等温线— 垂直线（未） →水平线（湿）→向右下方弯曲（过）由于制冷装置中，制冷剂的实际压力并不太高，lgp-h 图靠近临界点的高压部分和湿蒸汽区域的中间部分在热力计算中很少用到，为了使图面清晰简捷，往往将这两部分截去。课后练习：lgp-h 图中状态点参数的查取。二、理想制冷循环1、热力学基本定律热力学第零定律 : 如果两个热力学系统中的每一个都与第三个热力学系统处...
