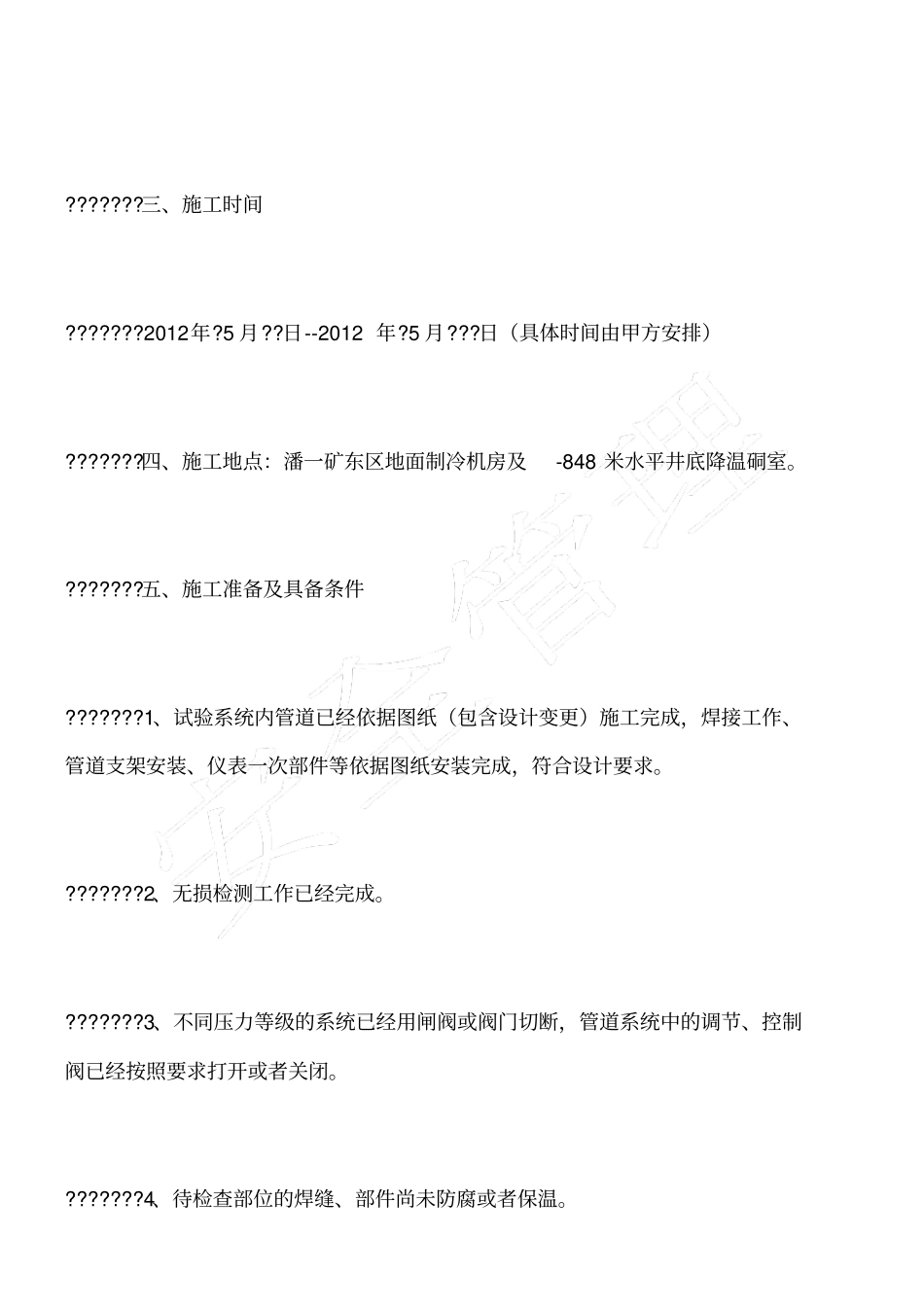

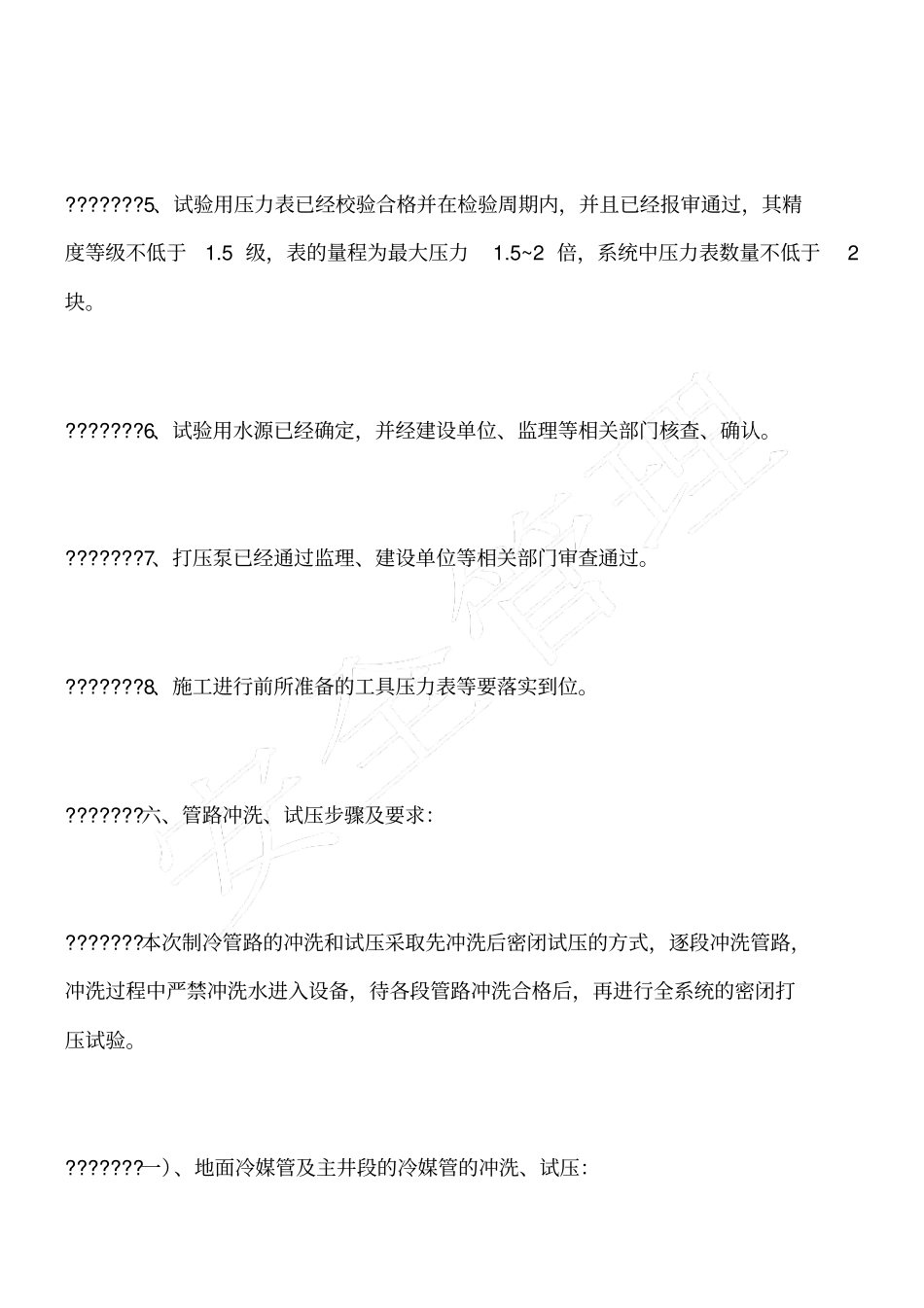

制冷机房冷冻系统冲洗、试压安全技术措施一、工程概况：???????我单位现施工潘一矿东区热电冷联供一、二期工程已接近尾声，为保证本工程的安全投运，现需要进行对已安装好的制冷管路进行冲洗、压力试验。本次冲洗试压主要分为三个部分：一、地面冷媒管至主井下口的管路。二、降温硐室内一次冷冻水管路及换热器的冲洗。三、降温硐室二次冷冻水管路。为了保证冲洗、压力试验的安全进行，特编制本安全技术措施。???????二、施工组织：???????项目负责人：徐长建 ??????????????????????????施工负责人：来京付???????安全负责人：张永海 ??????????????????????????技术负责人：杨小乐???????机电负责人：于任和????????安装工： ??42 人???????电焊工： ??9 人???????电?工：??6 人???????三、施工时间???????2012年?5 月??日--2012 年?5 月???日（具体时间由甲方安排）???????四、施工地点：潘一矿东区地面制冷机房及-848 米水平井底降温硐室。???????五、施工准备及具备条件???????1、试验系统内管道已经依据图纸（包含设计变更）施工完成，焊接工作、管道支架安装、仪表一次部件等依据图纸安装完成，符合设计要求。???????2、无损检测工作已经完成。???????3、不同压力等级的系统已经用闸阀或阀门切断，管道系统中的调节、控制阀已经按照要求打开或者关闭。???????4、待检查部位的焊缝、部件尚未防腐或者保温。???????5、试验用压力表已经校验合格并在检验周期内，并且已经报审通过，其精度等级不低于1.5 级，表的量程为最大压力1.5~2 倍，系统中压力表数量不低于2块。???????6、试验用水源已经确定，并经建设单位、监理等相关部门核查、确认。???????7、打压泵已经通过监理、建设单位等相关部门审查通过。???????8、施工进行前所准备的工具压力表等要落实到位。???????六、管路冲洗、试压步骤及要求：???????本次制冷管路的冲洗和试压采取先冲洗后密闭试压的方式，逐段冲洗管路，冲洗过程中严禁冲洗水进入设备，待各段管路冲洗合格后，再进行全系统的密闭打压试验。???????一）、地面冷媒管及主井段的冷媒管的冲洗、试压：???????1、首先从冷却水的上水管向楼顶的膨胀水箱加水，打开膨胀水箱的出水管闸阀使水顺利加入到一楼三台冷冻水泵的进口总管，同时冲洗两套机组的冷媒水出口管路，注满水后将水排掉，反复数次，直至管道内流出的是清水为止。其次打开各台机组的冷媒水进、出口旁通阀，冲洗各台机组的冷媒水进口管及冷冻泵出口总...
