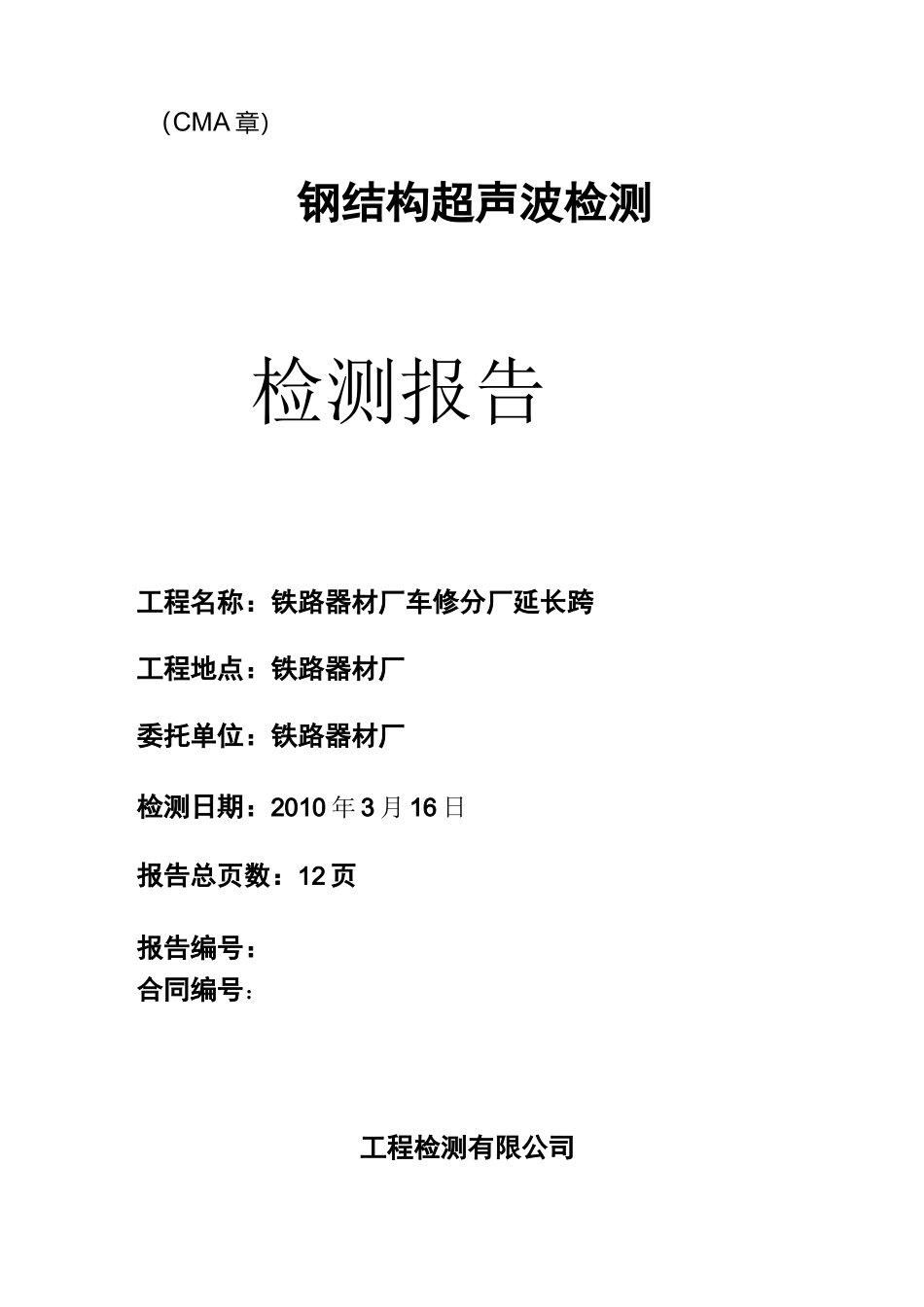

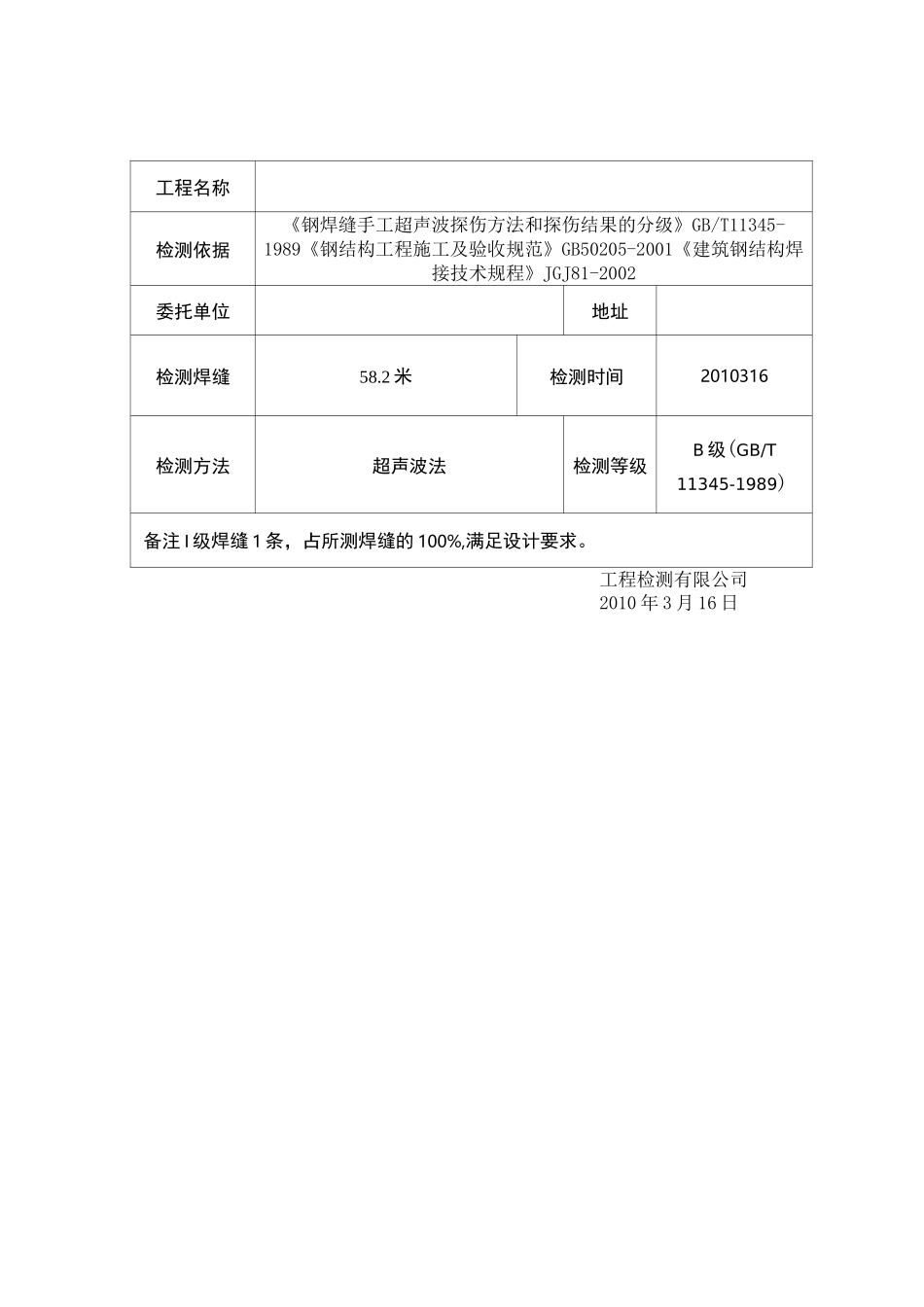

（CMA 章）钢结构超声波检测检测报告工程名称：铁路器材厂车修分厂延长跨工程地点：铁路器材厂委托单位：铁路器材厂检测日期：2010 年 3 月 16 日报告总页数：12 页报告编号：合同编号：工程检测有限公司2010 年 4 月 23 日工程名称检测依据《钢焊缝手工超声波探伤方法和探伤结果的分级》GB/T11345-1989《钢结构工程施工及验收规范》GB50205-2001《建筑钢结构焊接技术规程》JGJ81-2002委托单位地址检测焊缝58.2 米检测时间2010316检测方法超声波法检测等级B 级(GB/T11345-1989)备注 I 级焊缝 1 条，占所测焊缝的 100%,满足设计要求。工程检测有限公司2010 年 3 月 16 日钢结构超声波检测检测人员：（上岗证号）报告编写（上岗证号）复核（上岗证号）审核（上岗证号）授权签字人声明：1.本报告涂改、错页、换页、漏页无效；2. 检测单位名称与检测报告专用章名称不符者无效；3. 本报告无我单位相关技术资格证书章无效；4. 本报告无检测、审核、授权签字人签字无效；5．未经书面同意不得部分复制或作为他用；6．如对本检测报告有异议或需要说明之处，可在报告发出后 15 天内向本检测单位书面提出,本单位将于 5 日内给予答复。检测单位地址：邮编：联系人：一 项目概况二 检测依据及方法三 检测结果附件－、项目概况表 1工程名称铁路器材厂车修分厂延长垮工程地点铁路器材厂建设单位委托单位铁路器材厂结构型式钢结构钢板厚度14mm设计焊缝等级II 级(GB/T11345—1989)检测等级B 级(GB/T11345—1989)检测方法超声波法检测日期2010.5.15检测标准《钢焊缝手工超声波探伤方法和探伤结果的分级》GB/T11345-1989《钢结构工程施工及验收规范》GB50205-2001《建筑钢结构焊接技术规程》JGJ81-2002备注二、检测依据及方法1. 检测依据(1) 《钢焊缝手工超声波探伤方法和探伤结果的分级》GB11345-1989；(2) 《钢结构工程施工及验收规范》GB50205-2001；(3) 《建筑钢结构焊接技术规程》JGJ81-2002；(4) 设计文件。2. 检测方法该工程钢结构材质为 Q345,根据设计要求采用埋弧自动焊、气体保护焊及手工电弧焊的方法进行焊接。结构平面示意图如图 1 所示，所有全熔透对接焊缝应符合《建筑钢结构焊接技术规程》(JGJ81-2002)规定的二级焊缝质量标准。根据厂房现有情况及相关规范，本次检测共对 1条焊缝进行了超声波探伤，所检测构件位置如图 1 及图 2 所示。1L0 弘立柱焊缝示意图图 1 立柱焊缝位置示意图6.91m梁焊缝...
