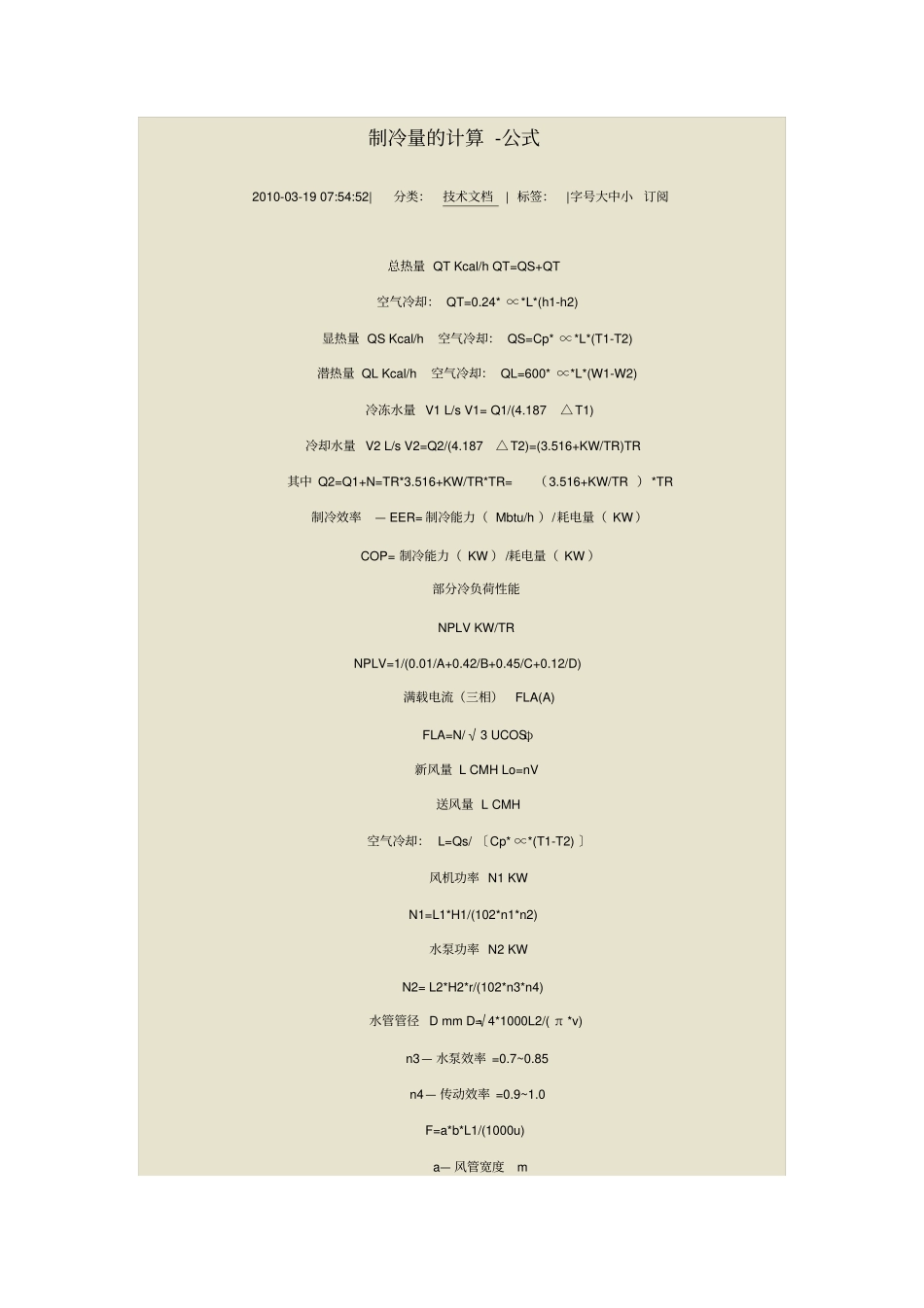

制冷量的计算 -公式2010-03-19 07:54:52| 分类：技术文档| 标签：|字号大中小订阅总热量 QT Kcal/h QT=QS+QT 空气冷却： QT=0.24* ∝ *L*(h1-h2) 显热量 QS Kcal/h 空气冷却： QS=Cp* ∝ *L*(T1-T2) 潜热量 QL Kcal/h 空气冷却： QL=600* ∝*L*(W1-W2) 冷冻水量 V1 L/s V1= Q1/(4.187△ T1) 冷却水量 V2 L/s V2=Q2/(4.187△ T2)=(3.516+KW/TR)TR 其中 Q2=Q1+N=TR*3.516+KW/TR*TR=（ 3.516+KW/TR ） *TR 制冷效率— EER= 制冷能力（ Mbtu/h ）/耗电量（ KW ）COP= 制冷能力（ KW ） /耗电量（ KW ）部分冷负荷性能NPLV KW/TR NPLV=1/(0.01/A+0.42/B+0.45/C+0.12/D) 满载电流（三相）FLA(A) FLA=N/√ 3 UCOSφ 新风量 L CMH Lo=nV 送风量 L CMH 空气冷却： L=Qs/ 〔 Cp* ∝*(T1-T2) 〕风机功率 N1 KW N1=L1*H1/(102*n1*n2) 水泵功率 N2 KW N2= L2*H2*r/(102*n3*n4) 水管管径 D mm D=√4*1000L2/( π *v) n3— 水泵效率 =0.7~0.85 n4— 传动效率 =0.9~1.0 F=a*b*L1/(1000u) a— 风管宽度m b— 风管高度m u— 风管风速m/s V1— 冷冻水量 (L/s) V2— 冷却水量 (L/s) 注： 1 大气压力 =101.325 Kpa 水的气化潜热 =2500 KJ/Kg 水的比热 =1 kcal/kg? ℃水的比重 =1 kg/l QT —空气的总热量QS — 空气的显热量QL —空气的潜热量h1— 空气的最初热焓kJ/kg h2— 空气的最终热焓kJ/kg T1— 空气的最初干球温度℃T2— 空气的最终干球温度℃W1 — 空气的最初水份含量kg/kg W2 — 空气的最终水份含量kg/kg L— 室内总送风量CMH Q1— 制冷量KW △ T1— 冷冻水出入水温差℃△ T2— 冷却水出入水温差℃Q2— 冷凝热量KW EER — 制冷机组能源效率Mbtu/h/KW COP — 制冷机组性能参数A— 100% 负荷时单位能耗KW/TR B— 75% 负荷时单位能耗KW/TR C— 50% 负荷时单位能耗KW/TR D— 25% 负荷时单位能耗KW/TR N— 制冷机组耗电功率KW U— 机组电压KV COSφ — 功率因数0.85~0.92 N— 房间换气次数次 /h V— 房间体积m3 Cp —空气比热（ 0.24kcal/kg ℃）∝ —空气比重（ 1.25kg/m3 ）@20 ℃L1— 风机风量L/s H1— 风机风压mH2O V— 水流速m/s n1— 风机效率n2— 传动效率（直连时 n2=1 ，皮带传动n2=0.9 ）L2— 水流量（ L/s）H2— 水泵压头（ mH2O ）r—比重（水或所用液体水管管径的计算由动量定理得F×t=M×v F 是力t 是时间M 是质量v 是速度因为 F=p×s，M＝ P×s（按 1 米计算）p 是压强，s 是面积P 是密度所以有p×s×t＝P×s×v×v → p×t＝P×v 已知压力、管径、水的密度、时间（可假定）则可算出流速v 所以每秒的流量V=sv
