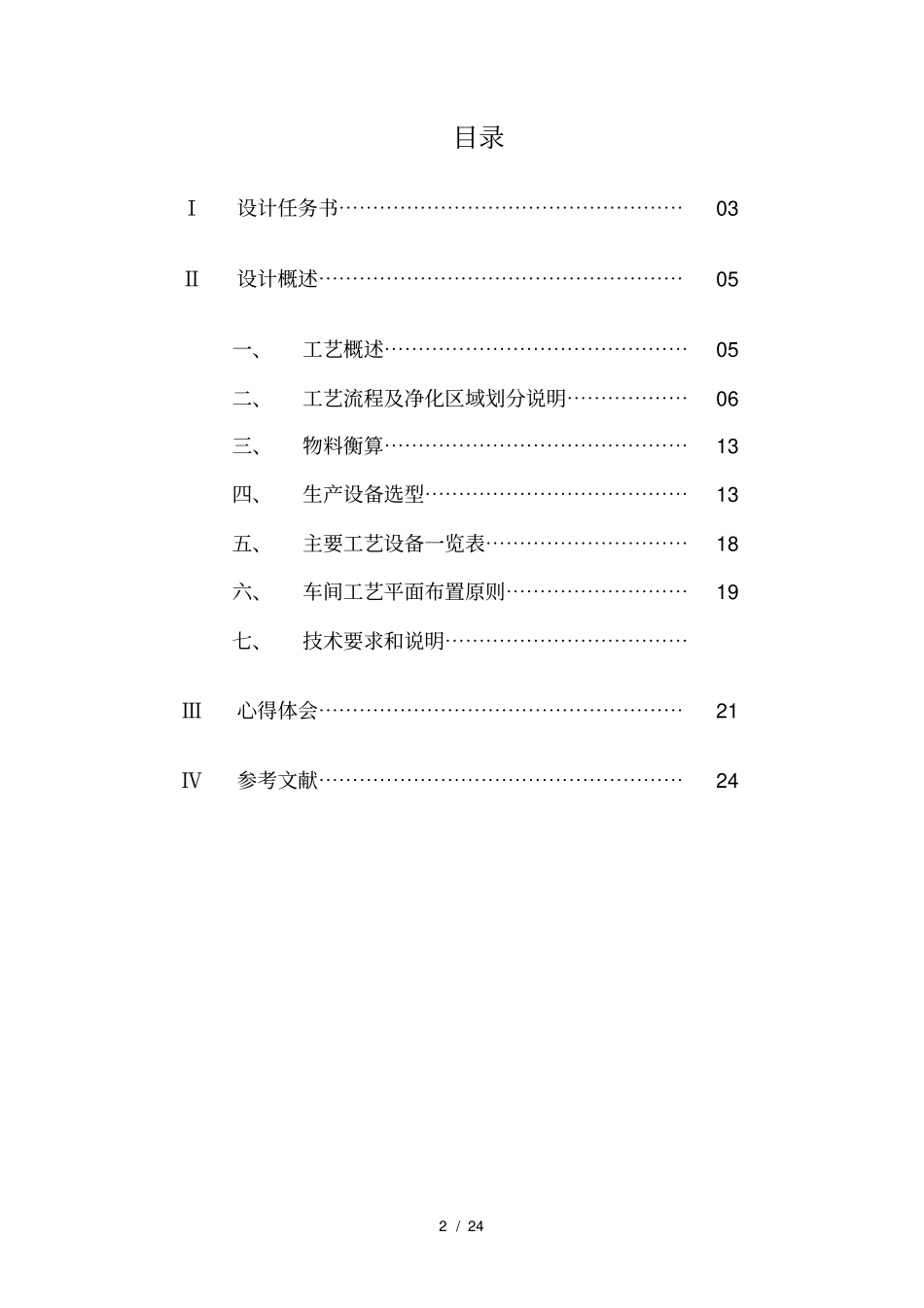

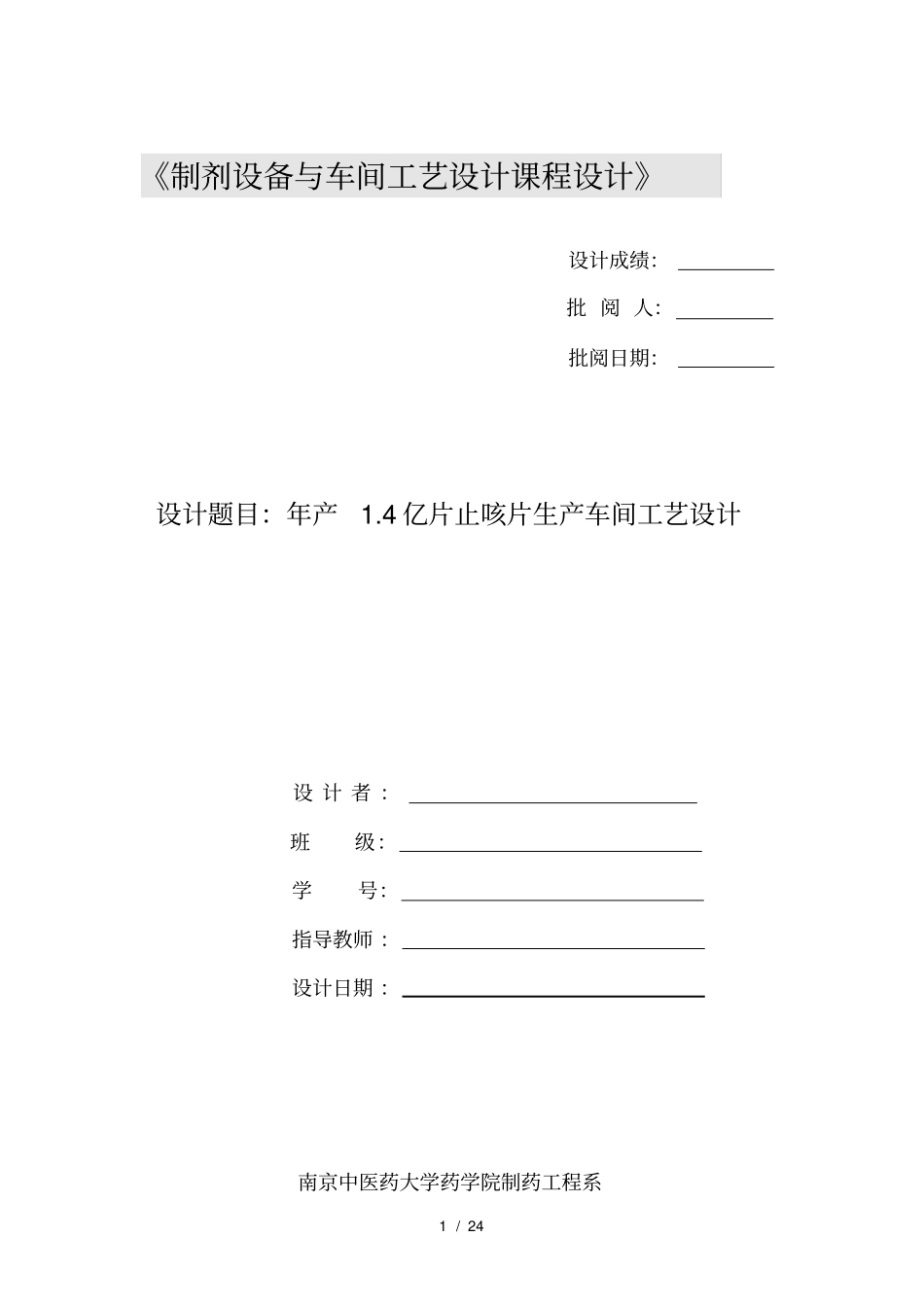

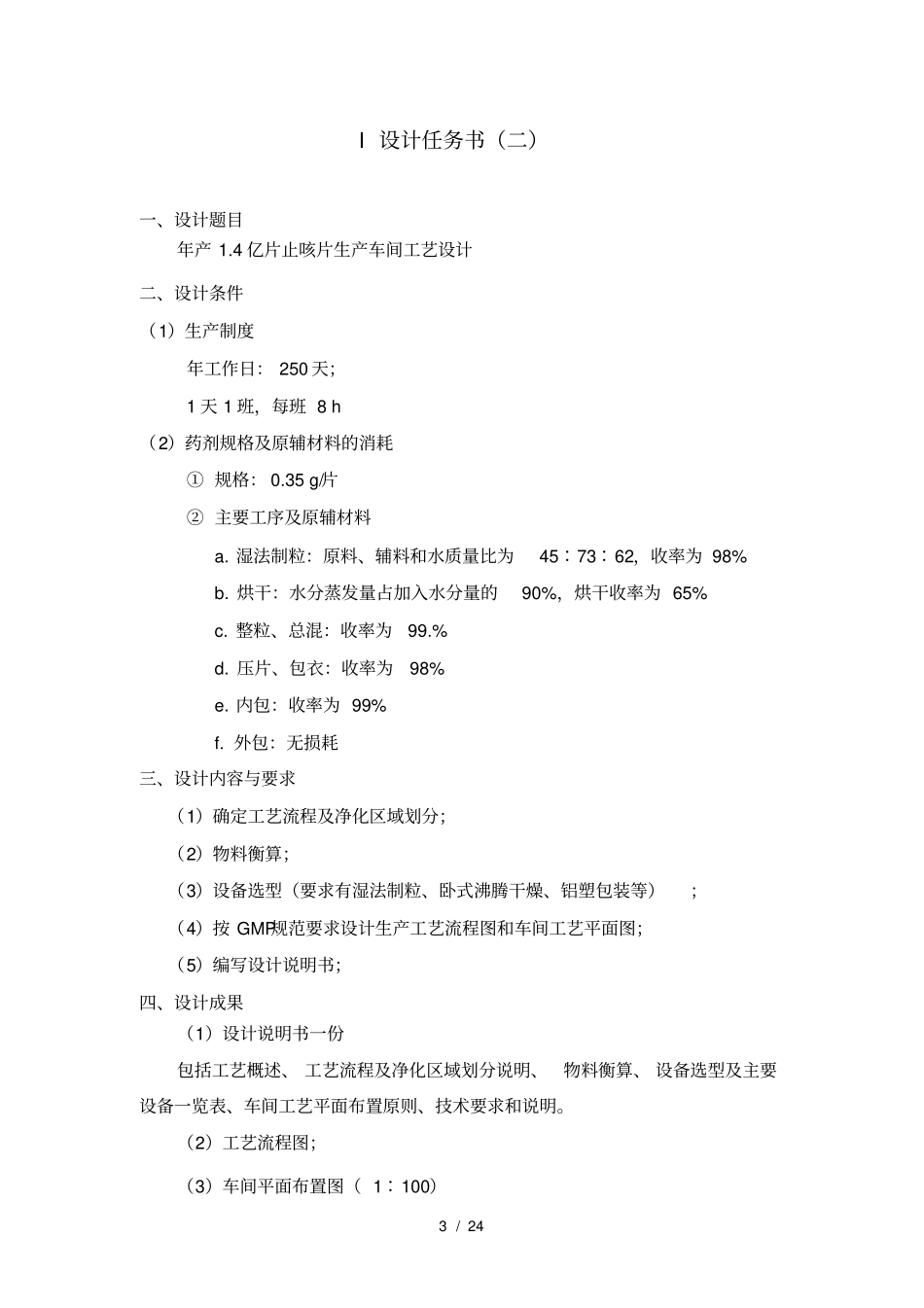

1 / 24 《制剂设备与车间工艺设计课程设计》设计成绩：批 阅 人：批阅日期：设计题目：年产1.4 亿片止咳片生产车间工艺设计设 计 者 ：班级：学号：指导教师 ：设计日期 ：南京中医药大学药学院制药工程系2 / 24 目录Ⅰ设计任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯03 Ⅱ设计概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯05 一、工艺概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯05 二、工艺流程及净化区域划分说明⋯⋯⋯⋯⋯⋯06 三、物料衡算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 四、生产设备选型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 五、主要工艺设备一览表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 六、车间工艺平面布置原则⋯⋯⋯⋯⋯⋯⋯⋯⋯19 七、技术要求和说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅲ心得体会⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21 Ⅳ参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯243 / 24 I 设计任务书（二）一、设计题目年产 1.4 亿片止咳片生产车间工艺设计二、设计条件（1）生产制度年工作日： 250 天；1 天 1 班，每班 8 h （2）药剂规格及原辅材料的消耗① 规格： 0.35 g/片② 主要工序及原辅材料a. 湿法制粒：原料、辅料和水质量比为45∶73∶62，收率为 98% b. 烘干：水分蒸发量占加入水分量的90%，烘干收率为 65% c. 整粒、总混：收率为99.% d. 压片、包衣：收率为98% e. 内包：收率为 99% f. 外包：无损耗三、设计内容与要求（1）确定工艺流程及净化区域划分；（2）物料衡算；（3）设备选型（要求有湿法制粒、卧式沸腾干燥、铝塑包装等）；（4）按 GMP规范要求设计生产工艺流程图和车间工艺平面图；（5）编写设计说明书；四、设计成果（1）设计说明书一份包括工艺概述、 工艺流程及净化区域划分说明、物料衡算、 设备选型及主要设备一览表、车间工艺平面布置原则、技术要求和说明。（2）工艺流程图；（3）车间平面布置图（ 1∶100）4 / 24 五、设计时间设计时间为 2 周，从 2013 年 5 月 6 日至 2013 年 5 月 17 日。5 / 24 Ⅱ设计概述一、片剂生产工艺概述1、设计背景片剂是药物与辅料均匀混合后压制而成的片状制剂，可供内服和外用，在世界各国药物制剂中，片剂占有重要地位。2、设计目的1) 学习车间设计的基本程序、原则和方法。2) 掌握制药工艺流程设计、物料衡算、设备选型、车间工艺布置设计的基本方法和步骤。3) 树立正确的设计思想：技术可行性经济合理性4) 能...
