制药废水处理厂毕业设计计算书VIP免费

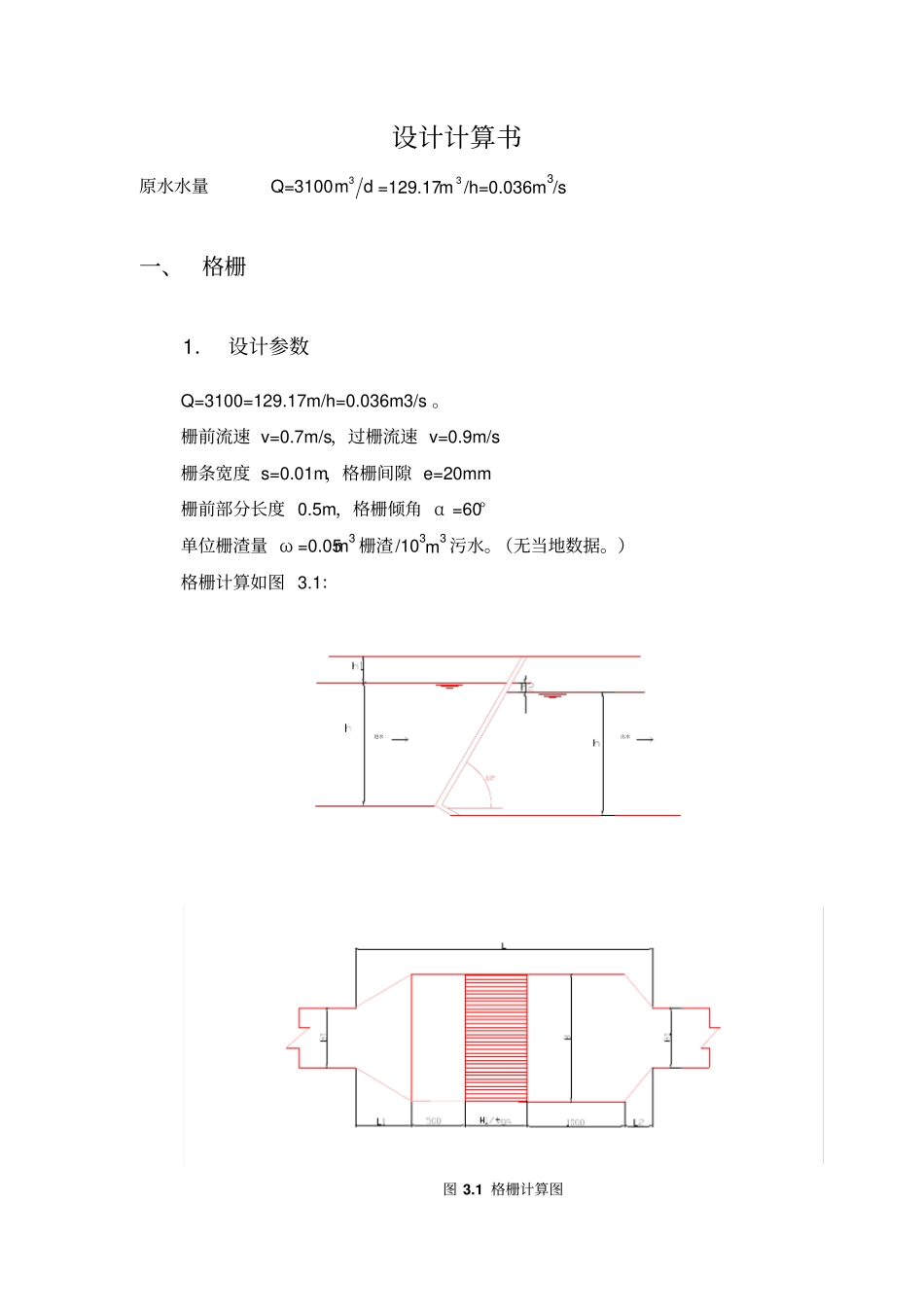

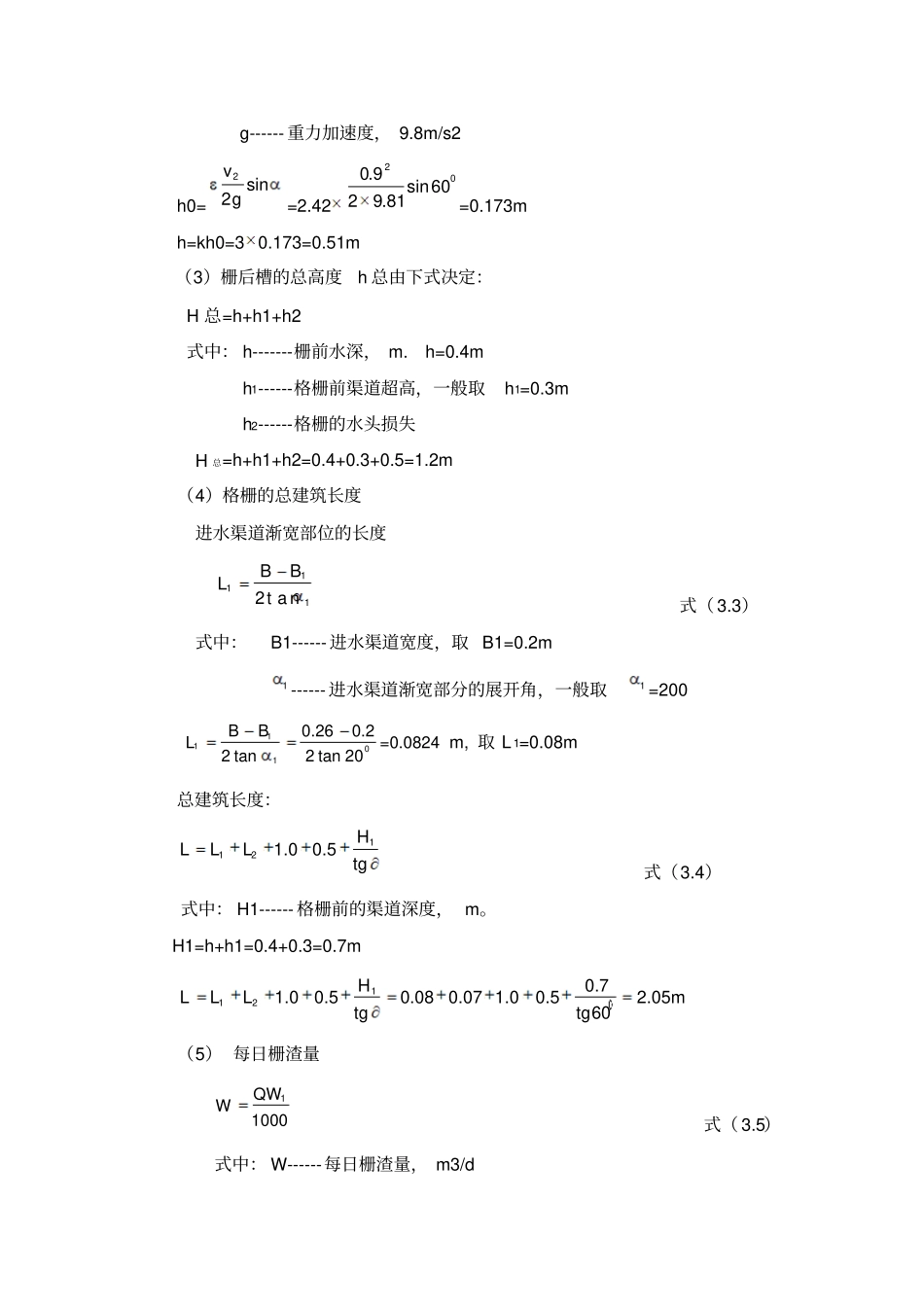

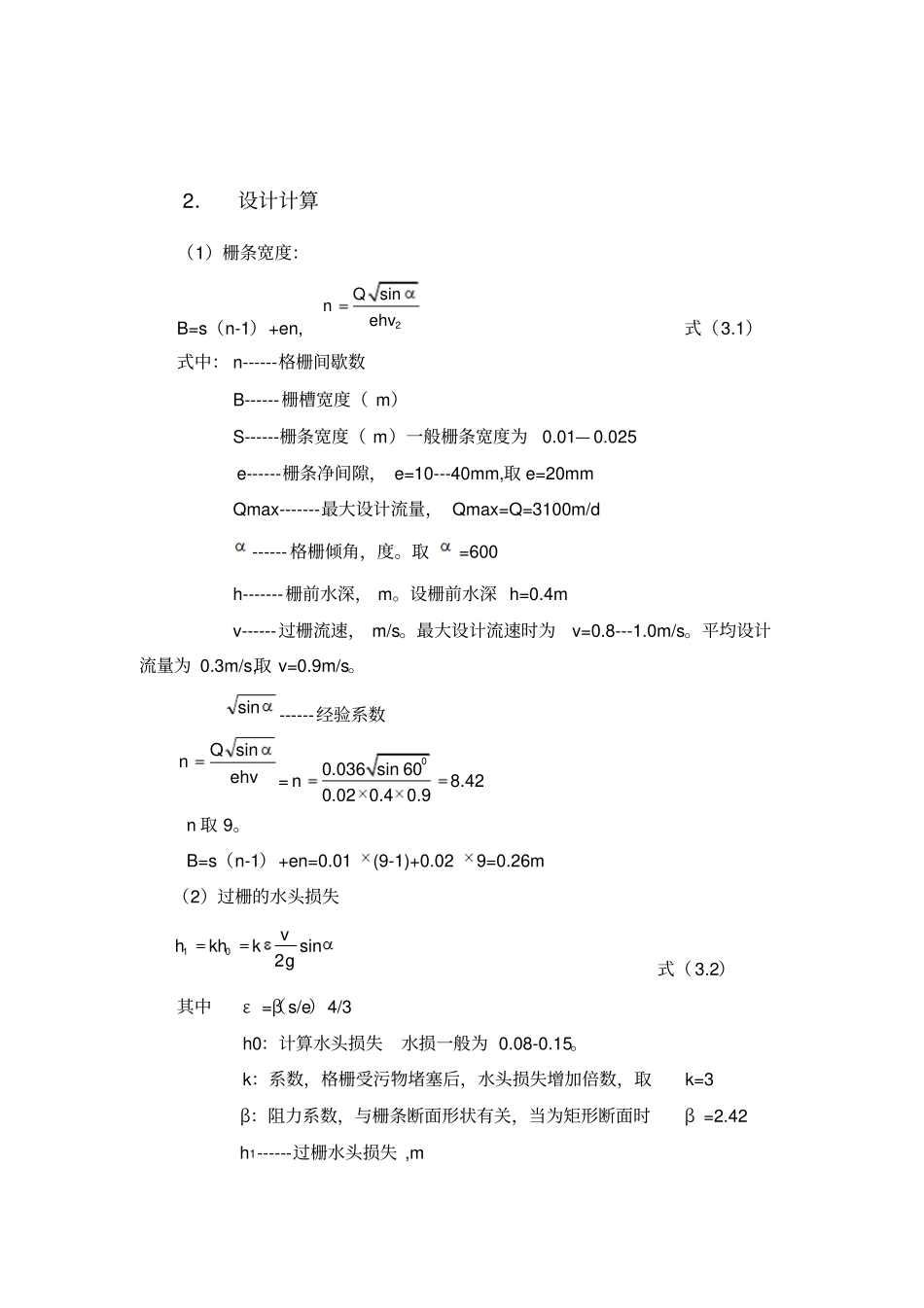

设计计算书原水水量Q=3100dm3=129.17m3/h=0.036m3/s一、格栅1． 设计参数Q=3100=129.17m/h=0.036m3/s 。栅前流速 v=0.7m/s，过栅流速 v=0.9m/s 栅条宽度 s=0.01m，格栅间隙 e=20mm 栅前部分长度 0.5m，格栅倾角 α =60°单位栅渣量 ω =0.05m3 栅渣/103m3 污水。（无当地数据。）格栅计算如图 3.1：进水出水图 3.1 格栅计算图2．设计计算（1）栅条宽度：B=s（n-1）+en, 2sinQnehv式（3.1）式中： n------格栅间歇数B------栅槽宽度（ m）S------栅条宽度（ m）一般栅条宽度为0.01— 0.025 e------栅条净间隙， e=10---40mm,取 e=20mm Qmax-------最大设计流量， Qmax=Q=3100m/d ------ 格栅倾角，度。取=600 h-------栅前水深， m。设栅前水深 h=0.4m v------过栅流速， m/s。最大设计流速时为v=0.8---1.0m/s。平均设计流量为 0.3m/s,取 v=0.9m/s。sin------经验系数ehvQnsin=00.036 sin 608.420.02 0.4 0.9nn 取 9。B=s（n-1）+en=0.01 (9-1)+0.02 9=0.26m （2）过栅的水头损失sin201gvkkhh式（ 3.2）其中ε =β（s/e）4/3 h0：计算水头损失水损一般为 0.08-0.15。k：系数，格栅受污物堵塞后，水头损失增加倍数，取k=3 β：阻力系数，与栅条断面形状有关，当为矩形断面时β =2.42h1------过栅水头损失 ,m g------ 重力加速度， 9.8m/s2 h0=sin22gv=2.420260sin81.929.0=0.173m h=kh0=3 0.173=0.51m （3）栅后槽的总高度h 总由下式决定：H 总=h+h1+h2 式中： h-------栅前水深， m. h=0.4m h1------格栅前渠道超高，一般取h1=0.3m h2------格栅的水头损失H 总=h+h1+h2=0.4+0.3+0.5=1.2m （4）格栅的总建筑长度进水渠道渐宽部位的长度111t a n2BBL式（ 3.3）式中：B1------ 进水渠道宽度，取 B1=0.2m 1 ------ 进水渠道渐宽部分的展开角，一般取1 =200 11010.260.2 =0.08242 tan2 tan 20BBLm, 取 L 1=0.08m 总建筑长度：1121.00.5HLLLtg式（3.4）式中： H1------ 格栅前的渠道深度， m。H1=h+h1=0.4+0.3=0.7m 1120.71.00.50.080.07 1.00.52.05m60HLLLtgtg（5） 每日栅渣量11000QWW式（ 3.5）式中： W------每日栅渣量， m3/d Q------日设计流量， m3/d W1------栅渣量， m3/(103m3.污水)，栅条间隙为 16— 25mm 时，W1=0.10— 0.05 m3/(103m3. 污 水 ) ， 栅 条 间 隙 为30— 50mm时 ，W1=0.10— 0.05 m3/(103m3.污水 )...
