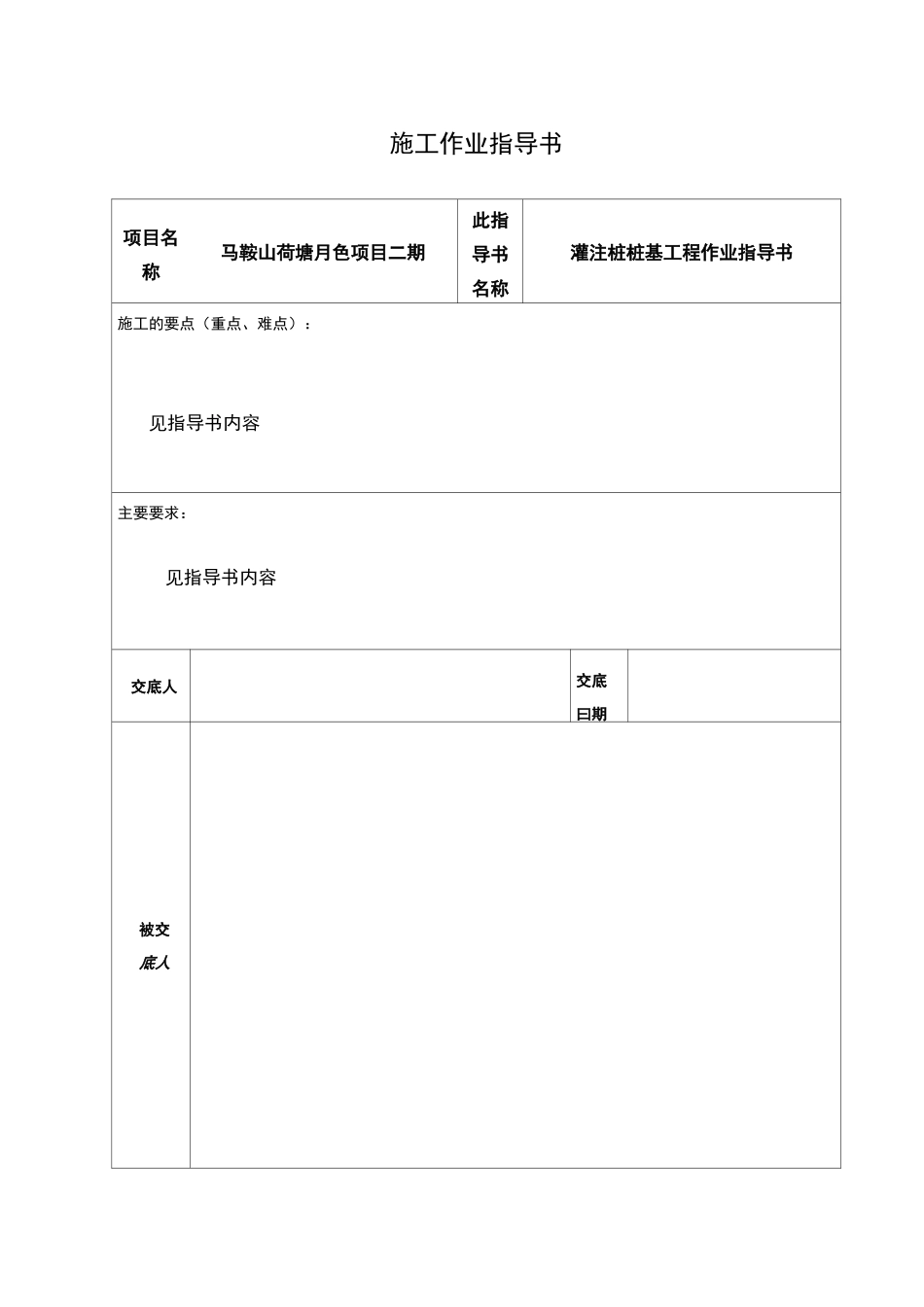

施工作业指导书项目名称马鞍山荷塘月色项目二期此指导书名称灌注桩桩基工程作业指导书施工的要点（重点、难点）：见指导书内容主要要求：见指导书内容交底人交底曰期被交底人灌注桩桩基工程施工作业指导书一、适用范围：本作业指导书适用于建筑工程地基基础等级为甲级、一、二 a 类环境二、作业准备：1、技术准备：a、内业技术准备：作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。b、外业技术准备：施工作业层中所涉及的各种外部技术数据收集。场地平整，机械设备配备齐全等。2、人员配备：班长 1 人，钻机司机 1 人，机电工 1 人，杂工 2 人3、机械设备及施工器具配备：桩机一台，吊车一台、电焊机一台、发电机一台、泥浆泵两台、吊车一辆、砼运输车 3 辆。钢筋截断机一台，钢筋调直机一台。全站仪一台、钢卷尺一把，测量绳一把、检孔器一个、水准仪一套、泥浆比重仪一台、吊线 50 米4、材料：钢筋、混凝土、扎丝5、试验：钢筋屈服强度、抗拉强度、伸长率、冷弯试验混凝土抗拉强度、抗压强度试验三、技术要求：■差 CM)序号1-3»，单抹杭基垂誉千中谥方向即样転基器的选崔林搓荃搭中占蜡方向和駢老荃r±50/I只不尢千 lOdMb 艮玉大干制LDMLUliJ&0+CJ.1J1HiXGOha-2d<]70£60忖 DklNO倔3干匍曲和-20<]押ISOjg 鞍封哩460<0™560(50r<>2D0注：1、虹径允许宿差的负苗昱聒-卜靠断酉・罠 ostf.矗齣廉工诚，具鯉允応显不査上丢覘制*人日拭!林工鳞楝丽蘇与柠顶设牡塩奩的展焉，/为踊鮮幣,四、施工程序与工艺流程：施工准备一特殊地质处理一护筒制作准备-埋设护筒-钻机准备-钻机就位、校正-泥浆制作-钻孔-清孔-检测孔型-钢筋笼制作-安放钢筋笼-导管试拼、准备-吊装、安放导管-搭设平台、安装料斗-检查沉渣厚度-二次清孔-浇筑混凝土-桩检测-截桩头-进行下道工序五、施工要求：1、测量放线根据设计各墩位的座标，采用全站仪、水平仪对各个桩位进行定位放线，桩位标志应准确牢固。各桩位自检合格后报监理工程师复检，合格后方可埋设护筒。（1）钻机就位时，要事先检查钻机的性能状态是否良好，确定钻机工作正常后驶入工作区域内，将钻头中心直接对准桩位中心点，保证就位准确，允许误差为：以线路中心线为准，纵向：±100mm；横向+50mm、Omm。桅...
