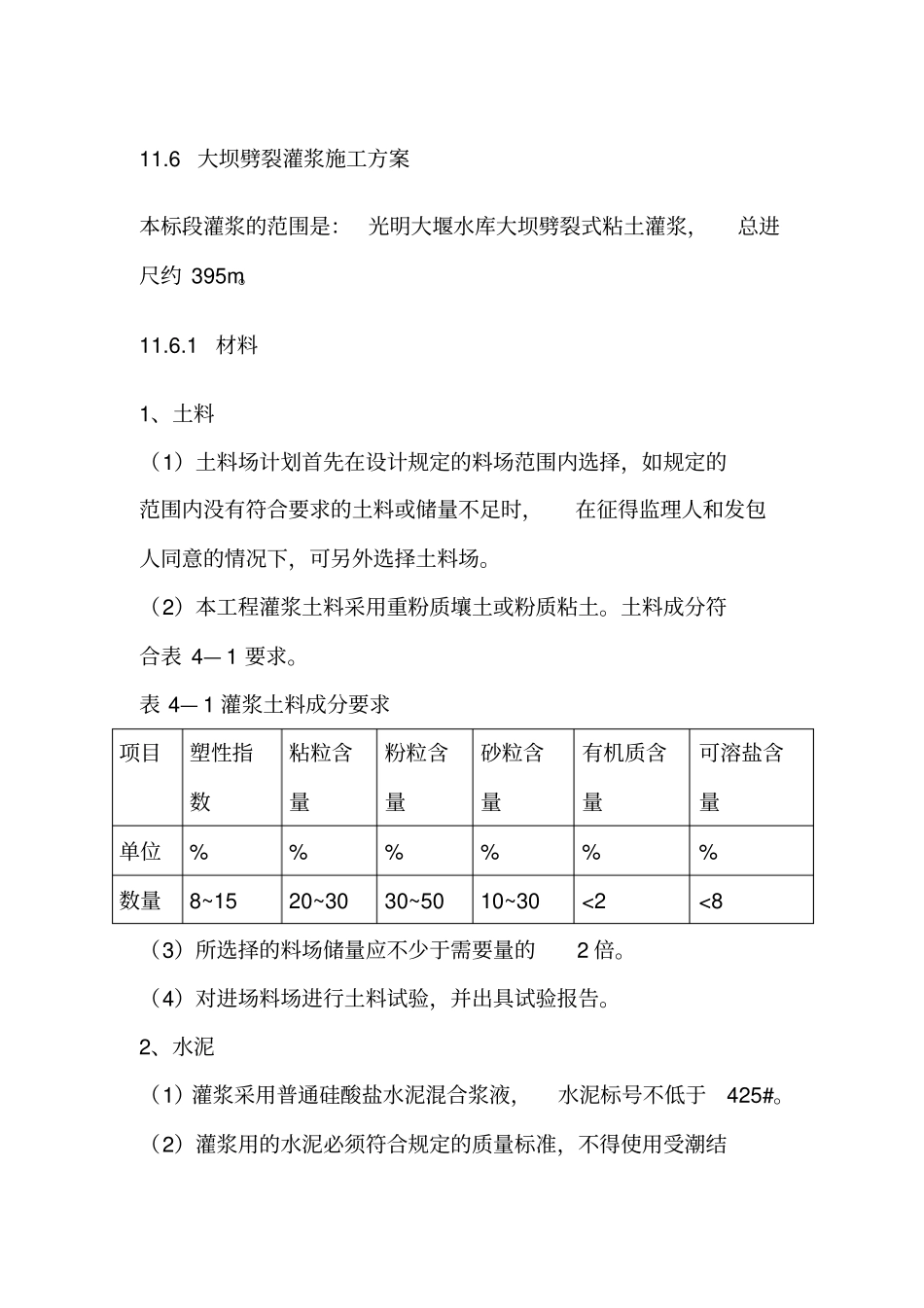

11.6 大坝劈裂灌浆施工方案本标段灌浆的范围是： 光明大堰水库大坝劈裂式粘土灌浆，总进尺约 395m。11.6.1材料1、土料（1）土料场计划首先在设计规定的料场范围内选择，如规定的范围内没有符合要求的土料或储量不足时，在征得监理人和发包人同意的情况下，可另外选择土料场。（2）本工程灌浆土料采用重粉质壤土或粉质粘土。土料成分符合表 4— 1 要求。表 4— 1 灌浆土料成分要求项目塑性指数粘粒含量粉粒含量砂粒含量有机质含量可溶盐含量单位% % % % % % 数量8~15 20~30 30~50 10~30 <2 <8 （3）所选择的料场储量应不少于需要量的2 倍。（4）对进场料场进行土料试验，并出具试验报告。2、水泥（1）灌浆采用普通硅酸盐水泥混合浆液，水泥标号不低于425#。（2）灌浆用的水泥必须符合规定的质量标准，不得使用受潮结块的水泥。 水泥不应存放过久， 出厂期超过三个月的水泥不应使用。3、水灌浆用水应符合JGJ63— 89 第 3.0.4条的规定。4、外加剂（1）为改善浆液的浓度和提高浆液流动性并加快浆液排水固结，可在浆液中掺加1%的 Na2Si0 3。（2）我方为改善浆液性能需要添加其他外加剂时，将征得设计单位同意，并应经监理人批准。外加剂的质量符合SL62— 94 的规定，其最优掺加量应通过室内试验和现场灌浆试验确定，试验成果应报送监理人。11.6.2设备1、钻孔设备（1）所选用的钻孔机械应具备钻进25— 30m的能力。并配备适于在砂岩中钻孔的钻头。（2）所选用的钻机应性能可靠、轻便耐用。（3）钻机的数量应能满足施工进度的需要，并有一定数量的备用钻机。2、制浆设备（1）所选用的泥浆搅拌机的造浆量应能满意灌浆进度的需要。（2）所选用的制浆设备应性能可靠。3、灌浆设备（1）泥浆泵的容量应结合灌浆试验进行选择。（2）泥浆泵、注浆管、输浆管等，应有备用。（3）灌浆所用动力应有充分保证，必要时应有备用动力。11.6.3灌浆施工1、施工准备（1）制浆和灌浆机械的布置，应考虑灌浆泵容量的大小，输浆距离的远近，扬程高低和料场位置等因素，尽量满足施工干扰少、搬迁次数少以及电源和交通方便等原则。（2）灌浆施工前应确定好观测点位置，埋设好必要的观测设备。并应准备好观测和试验仪器以及观测记录表和成果表。（3）灌浆施工前应做灌浆试验。选用人表性坝段，按灌浆设计进行布孔、造孔、制浆、灌浆。观测灌浆压力、吃浆量及泥浆容重、坝体位移和裂缝等。试验孔不少于3 个。试验结束后应分析资料，总结经验，修改...
