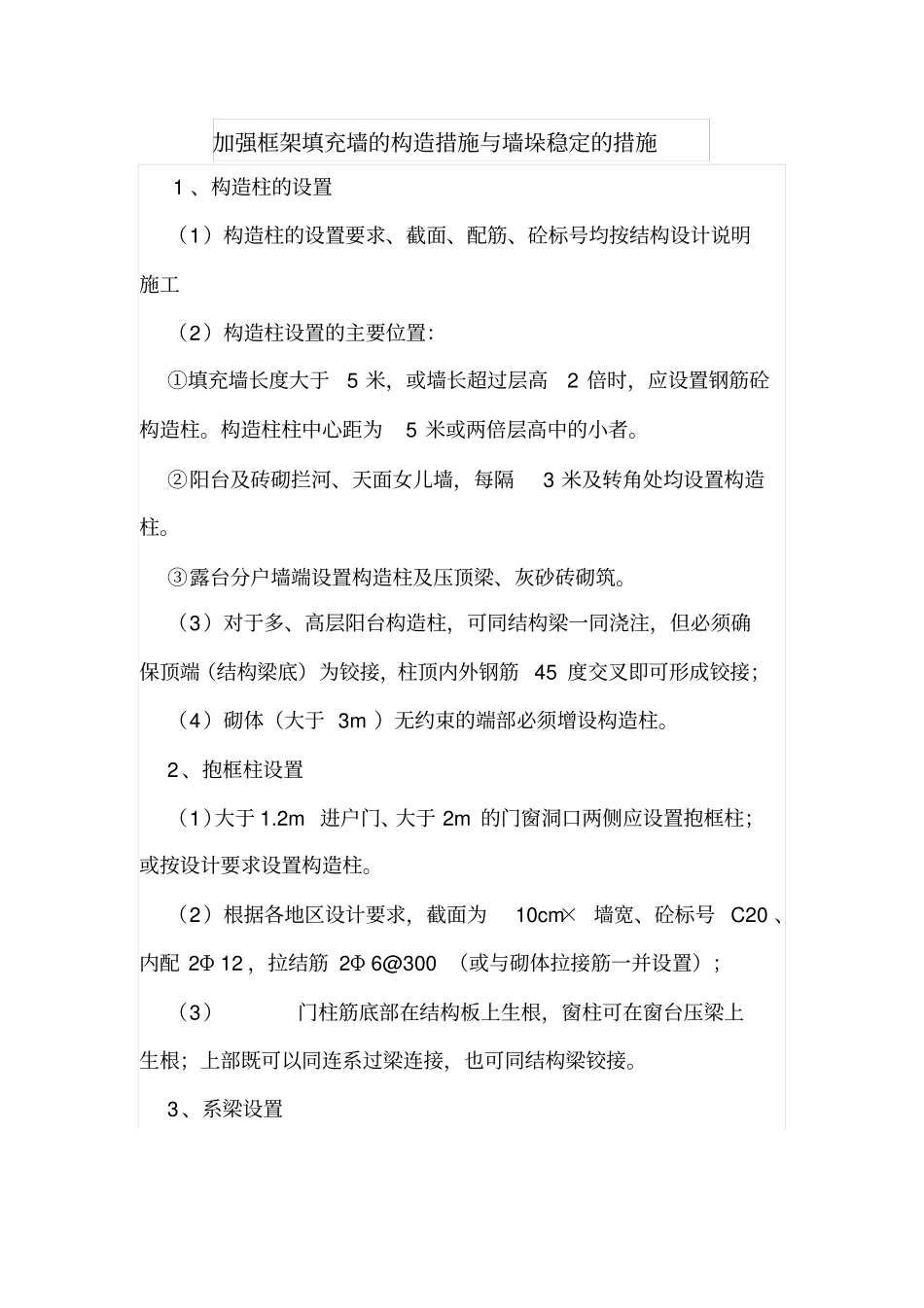

加强框架填充墙的构造措施与墙垛稳定的措施 1 、构造柱的设置(1)构造柱的设置要求、截面、配筋、砼标号均按结构设计说明施工(2)构造柱设置的主要位置:①填充墙长度大于5 米,或墙长超过层高2 倍时,应设置钢筋砼构造柱。构造柱柱中心距为5 米或两倍层高中的小者。②阳台及砖砌拦河、天面女儿墙,每隔3 米及转角处均设置构造柱。③露台分户墙端设置构造柱及压顶梁、灰砂砖砌筑。(3)对于多、高层阳台构造柱,可同结构梁一同浇注,但必须确保顶端(结构梁底)为铰接,柱顶内外钢筋 45 度交叉即可形成铰接;(4)砌体(大于 3m )无约束的端部必须增设构造柱。2 、抱框柱设置(1)大于 1.2m 进户门、大于 2m 的门窗洞口两侧应设置抱框柱;或按设计要求设置构造柱。(2)根据各地区设计要求,截面为10cm× 墙宽、砼标号 C20 、内配 2Φ 12 ,拉结筋 2Φ 6@300 (或与砌体拉接筋一并设置);(3)门柱筋底部在结构板上生根,窗柱可在窗台压梁上生根;上部既可以同连系过梁连接,也可同结构梁铰接。3 、系梁设置(1)填充墙高大于 4m 时,设置水平系梁一道,系梁一般位于墙半高处,宜与门窗过梁结合设置。(2)系梁截面高度一般为18 ㎝×墙宽、砼标号为 C20 、内配 4Φ 12、箍筋 Φ 6@200 ;纵筋两端锚入砼柱内35d (若植筋大于 10d)。(3)系梁同结构柱、剪力墙、构造柱、抱框柱等必须按相关规范要求连接。(4)对低、多层建筑,顶层和底层应在窗台位置通长设置水平系梁,高度不宜小于18 ㎝,纵筋不少于 4¢12 ,箍筋¢ 6@200 。4 、窗台压顶梁设置(1)窗台压顶梁截面及配筋均按设计施工。(2)当砌体材料为蒸压砌块时,嵌固长度应为240cm ,当两侧设有框抱柱时,与框抱柱同时浇注,可不考虑嵌固长度;(3)结构找坡:窗台飘板面必须向外找坡,坡度>6% 。严禁平设或向内坡。(4)窗台压顶必须先浇筑,后向上砌墙;有框包柱除外。(5)各层阳台翻边顶坡向阳台;屋面女儿墙、护拦压顶均坡向屋面;严禁坡向外墙或外立面。压顶坡度>6% 。5 、过梁设置(1)过梁设置、截面和配筋均按设计要求。(2)两端搁置长度应确保:当墙厚≤24cm 时,为 37cm ;当墙厚≥37cm 时,为 24cm 。≥1200 的门窗过梁 , 必须按设计要求设置钢筋混凝土过梁。(3)施工洞 ≥30cm 以上的预留洞必须设置过梁。6 、砌体构造设置说明:(1)以上均为常规设置要求,各项目均严格执行;(2)各省、地政府若对砌体...
