钢绞线张拉伸长量的计算VIP免费

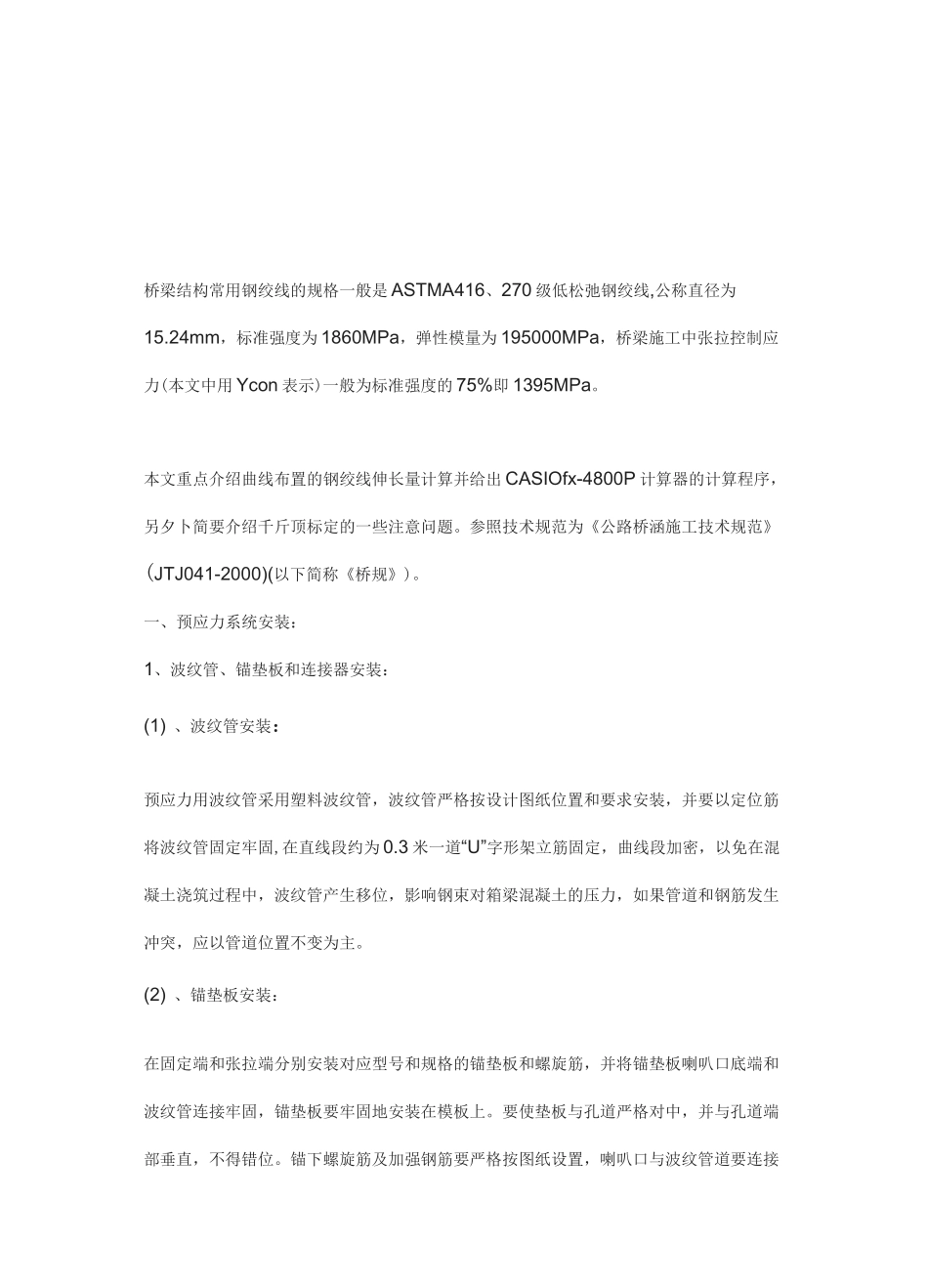

钢绞线张拉伸长量的计算_第1页
1/13

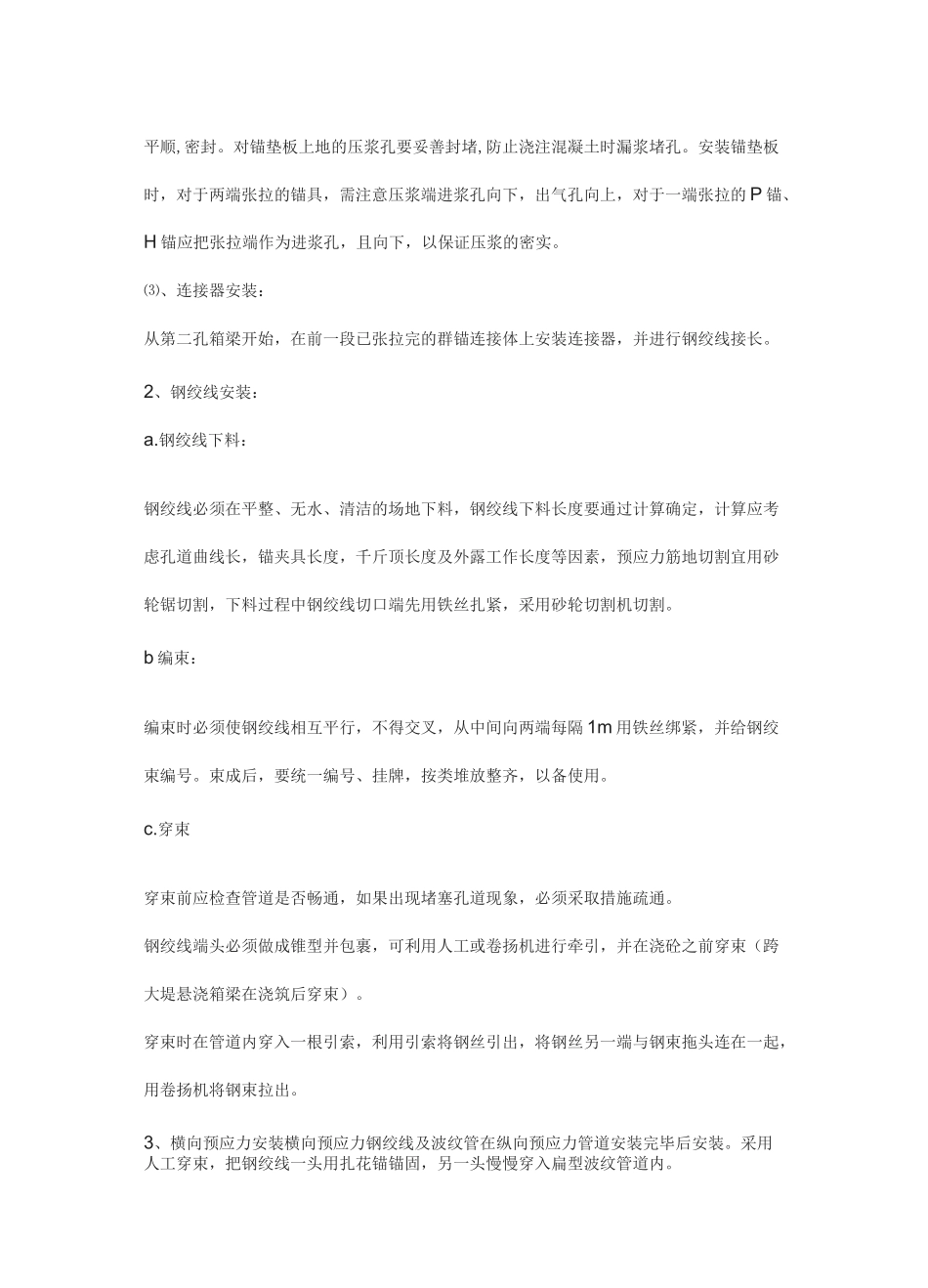

钢绞线张拉伸长量的计算_第2页
2/13

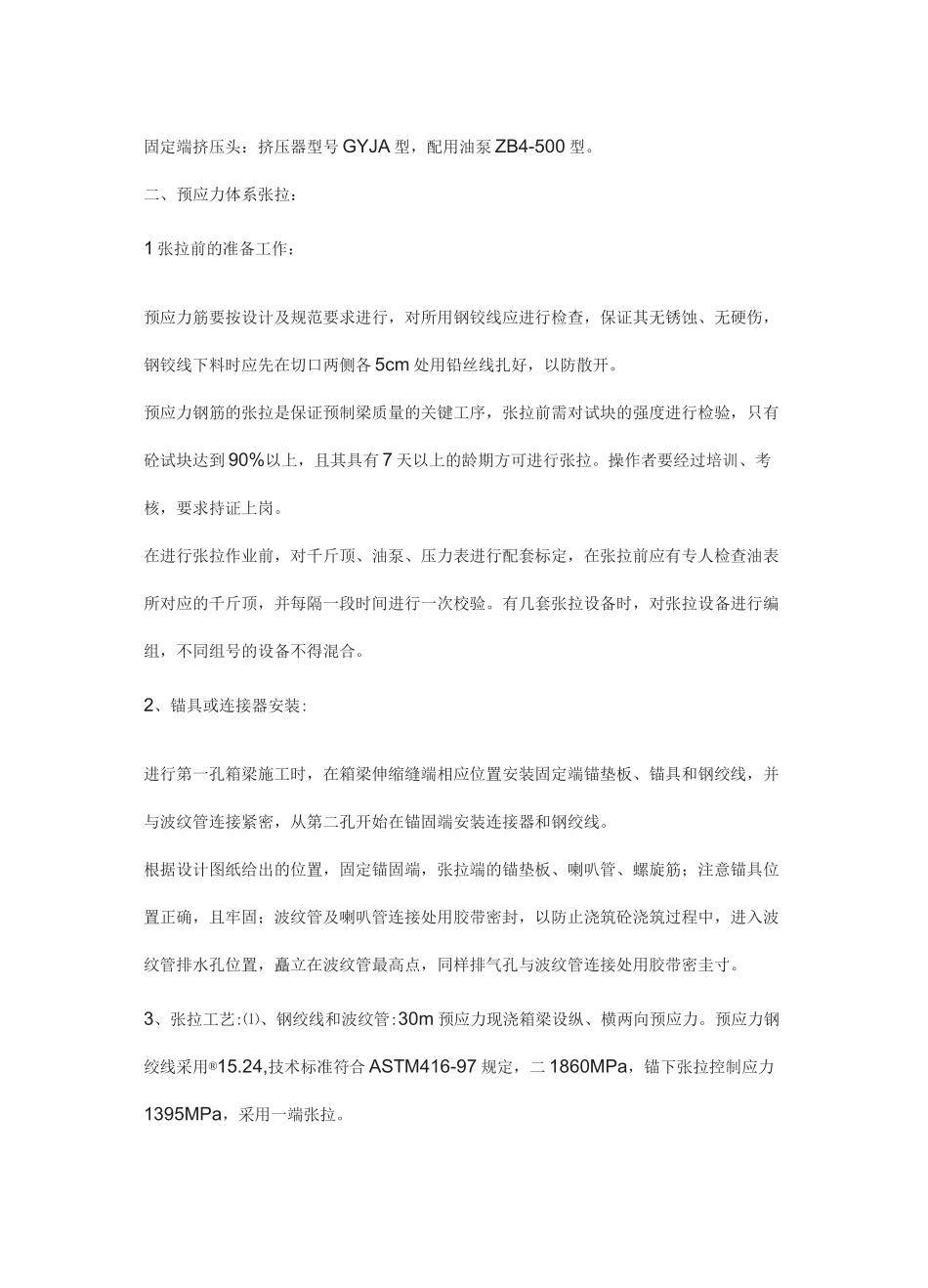

钢绞线张拉伸长量的计算_第3页
3/13
桥梁结构常用钢绞线的规格一般是 ASTMA416、270 级低松弛钢绞线,公称直径为15.24mm,标准强度为 1860MPa,弹性模量为 195000MPa,桥梁施工中张拉控制应力(本文中用 Ycon 表示)一般为标准强度的 75%即 1395MPa。本文重点介绍曲线布置的钢绞线伸长量计算并给出 CASIOfx-4800P 计算器的计算程序,另夕卜简要介绍千斤顶标定的一些注意问题。参照技术规范为《公路桥涵施工技术规范》(JTJ041-2000)(以下简称《桥规》)。一、预应力系统安装:1、波纹管、锚垫板和连接器安装:(1) 、波纹管安装:预应力用波纹管采用塑料波纹管,波纹管严格按设计图纸位置和要求安装,并要以定位筋将波纹管固定牢固,在直线段约为 0.3 米一道“U”字形架立筋固定,曲线段加密,以免在混凝土浇筑过程中,波纹管产生移位,影响钢束对箱梁混凝土的压力,如果管道和钢筋发生冲突,应以管道位置不变为主。(2) 、锚垫板安装:在固定端和张拉端分别安装对应型号和规格的锚垫板和螺旋筋,并将锚垫板喇叭口底端和波纹管连接牢固,锚垫板要牢固地安装在模板上。要使垫板与孔道严格对中,并与孔道端部垂直,不得错位。锚下螺旋筋及加强钢筋要严格按图纸设置,喇叭口与波纹管道要连接平顺,密封。对锚垫板上地的压浆孔要妥善封堵,防止浇注混凝土时漏浆堵孔。安装锚垫板时,对于两端张拉的锚具,需注意压浆端进浆孔向下,出气孔向上,对于一端张拉的 P 锚、H 锚应把张拉端作为进浆孔,且向下,以保证压浆的密实。⑶、连接器安装:从第二孔箱梁开始,在前一段已张拉完的群锚连接体上安装连接器,并进行钢绞线接长。2、钢绞线安装:a.钢绞线下料:钢绞线必须在平整、无水、清洁的场地下料,钢绞线下料长度要通过计算确定,计算应考虑孔道曲线长,锚夹具长度,千斤顶长度及外露工作长度等因素,预应力筋地切割宜用砂轮锯切割,下料过程中钢绞线切口端先用铁丝扎紧,采用砂轮切割机切割。b 编束:编束时必须使钢绞线相互平行,不得交叉,从中间向两端每隔 1m 用铁丝绑紧,并给钢绞束编号。束成后,要统一编号、挂牌,按类堆放整齐,以备使用。c.穿束穿束前应检查管道是否畅通,如果出现堵塞孔道现象,必须采取措施疏通。钢绞线端头必须做成锥型并包裹,可利用人工或卷扬机进行牵引,并在浇砼之前穿束(跨大堤悬浇箱梁在浇筑后穿束)。穿束时在管道内穿入一根引索,利用引索将钢丝引出,将钢丝另一端与钢束拖头连在一起,用卷扬机将钢束拉出。3、横向预应力安装横向预应力钢...
