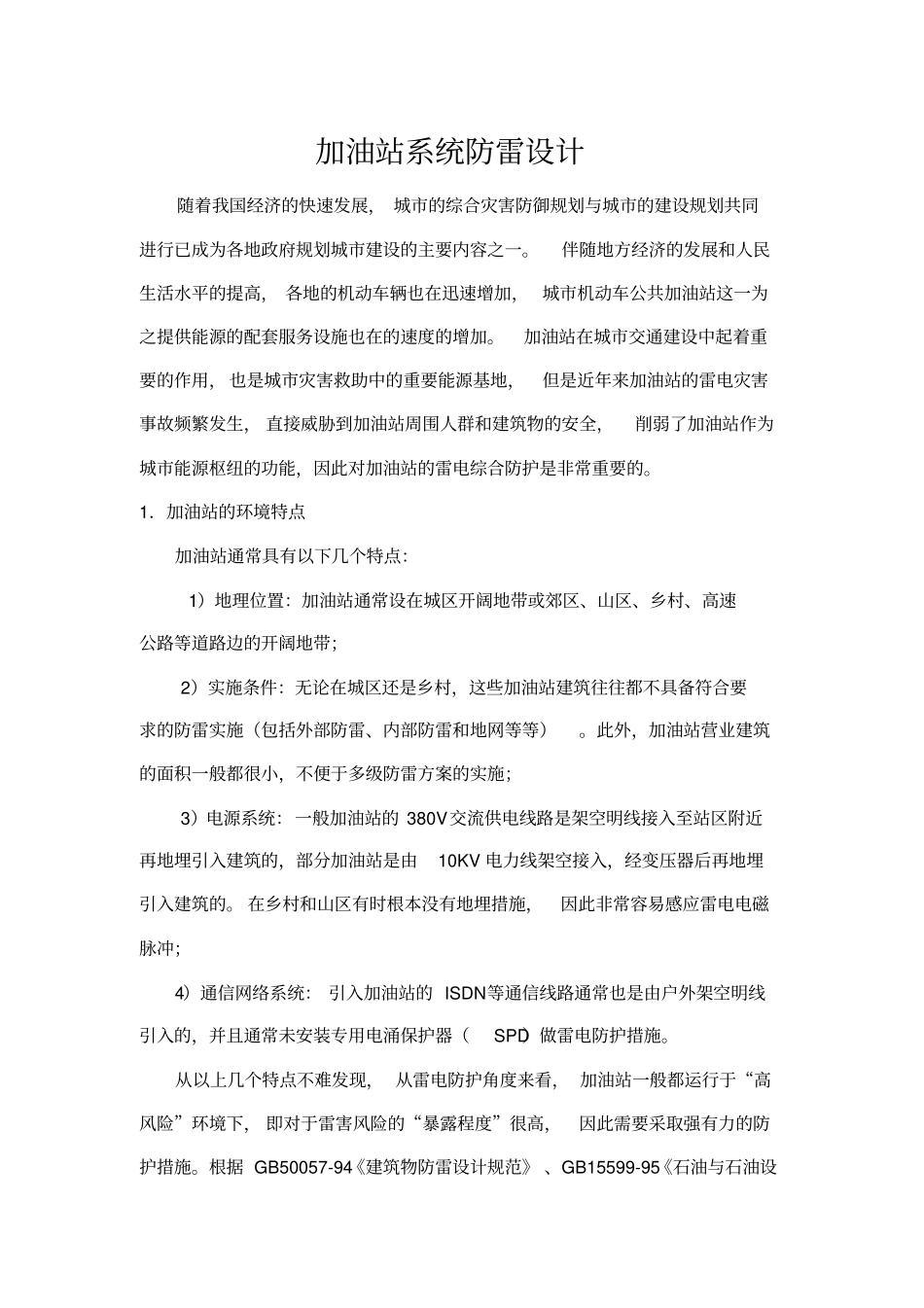

加油站系统防雷设计随着我国经济的快速发展， 城市的综合灾害防御规划与城市的建设规划共同进行已成为各地政府规划城市建设的主要内容之一。伴随地方经济的发展和人民生活水平的提高， 各地的机动车辆也在迅速增加， 城市机动车公共加油站这一为之提供能源的配套服务设施也在的速度的增加。加油站在城市交通建设中起着重要的作用， 也是城市灾害救助中的重要能源基地，但是近年来加油站的雷电灾害事故频繁发生， 直接威胁到加油站周围人群和建筑物的安全，削弱了加油站作为城市能源枢纽的功能，因此对加油站的雷电综合防护是非常重要的。1．加油站的环境特点加油站通常具有以下几个特点：1）地理位置：加油站通常设在城区开阔地带或郊区、山区、乡村、高速公路等道路边的开阔地带；2）实施条件：无论在城区还是乡村，这些加油站建筑往往都不具备符合要求的防雷实施（包括外部防雷、内部防雷和地网等等）。此外，加油站营业建筑的面积一般都很小，不便于多级防雷方案的实施；3）电源系统：一般加油站的 380V交流供电线路是架空明线接入至站区附近再地埋引入建筑的，部分加油站是由10KV 电力线架空接入，经变压器后再地埋引入建筑的。 在乡村和山区有时根本没有地埋措施，因此非常容易感应雷电电磁脉冲；4）通信网络系统： 引入加油站的 ISDN等通信线路通常也是由户外架空明线引入的，并且通常未安装专用电涌保护器（SPD）做雷电防护措施。从以上几个特点不难发现， 从雷电防护角度来看， 加油站一般都运行于“高风险”环境下， 即对于雷害风险的“暴露程度”很高，因此需要采取强有力的防护措施。根据 GB50057-94《建筑物防雷设计规范》 、GB15599-95《石油与石油设施雷电安全规范》、GB 50074-2002《石油库设计规范》等国家标准及IEC61312《雷电电磁脉冲的防护》 标准，其电源线路至少应采取两级雷电防护，信号线路至少应采取一级雷电防护才能达到雷电防护的要求。但目前的情况是， 大多数加油站都没有进行电源线路和信号线路的雷电过电压防护。鉴于加油站的上述特点和要求，一般认为对于中等以上雷暴强度地区（年均雷暴日 40天以上），应选用最大标称放电电流大于15KA（10/350μ S）的电涌保护器作为电源系统的第一级雷电防护，其保护水平应小于2000V，同时满足这两个方面的要求才能保证加油站设备用电电源的可靠运行。通信信号线路由于多是由外部进线， 因此同样会受到雷击的威胁， 因此也需要采用专用通信信号系列电涌保...
