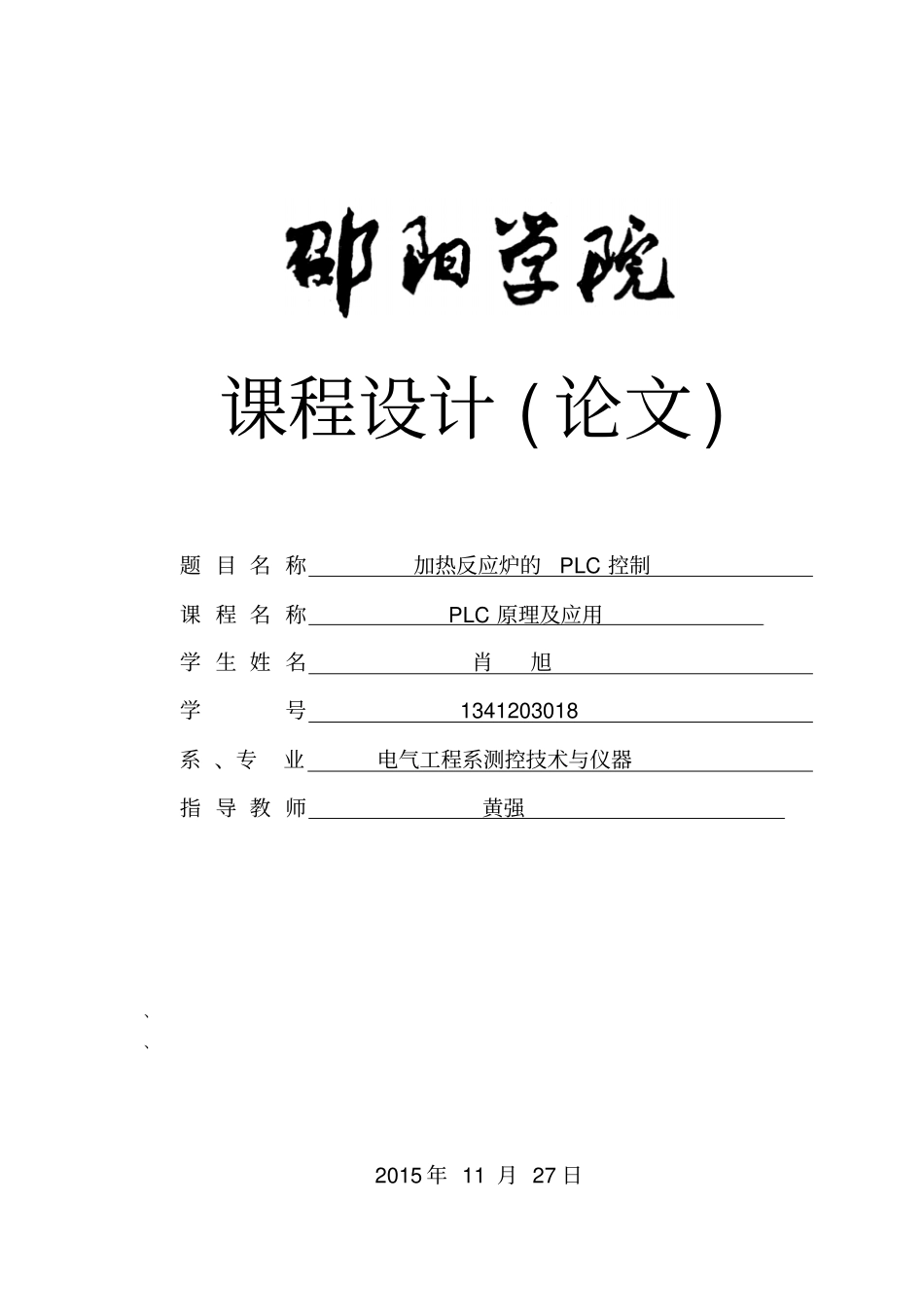

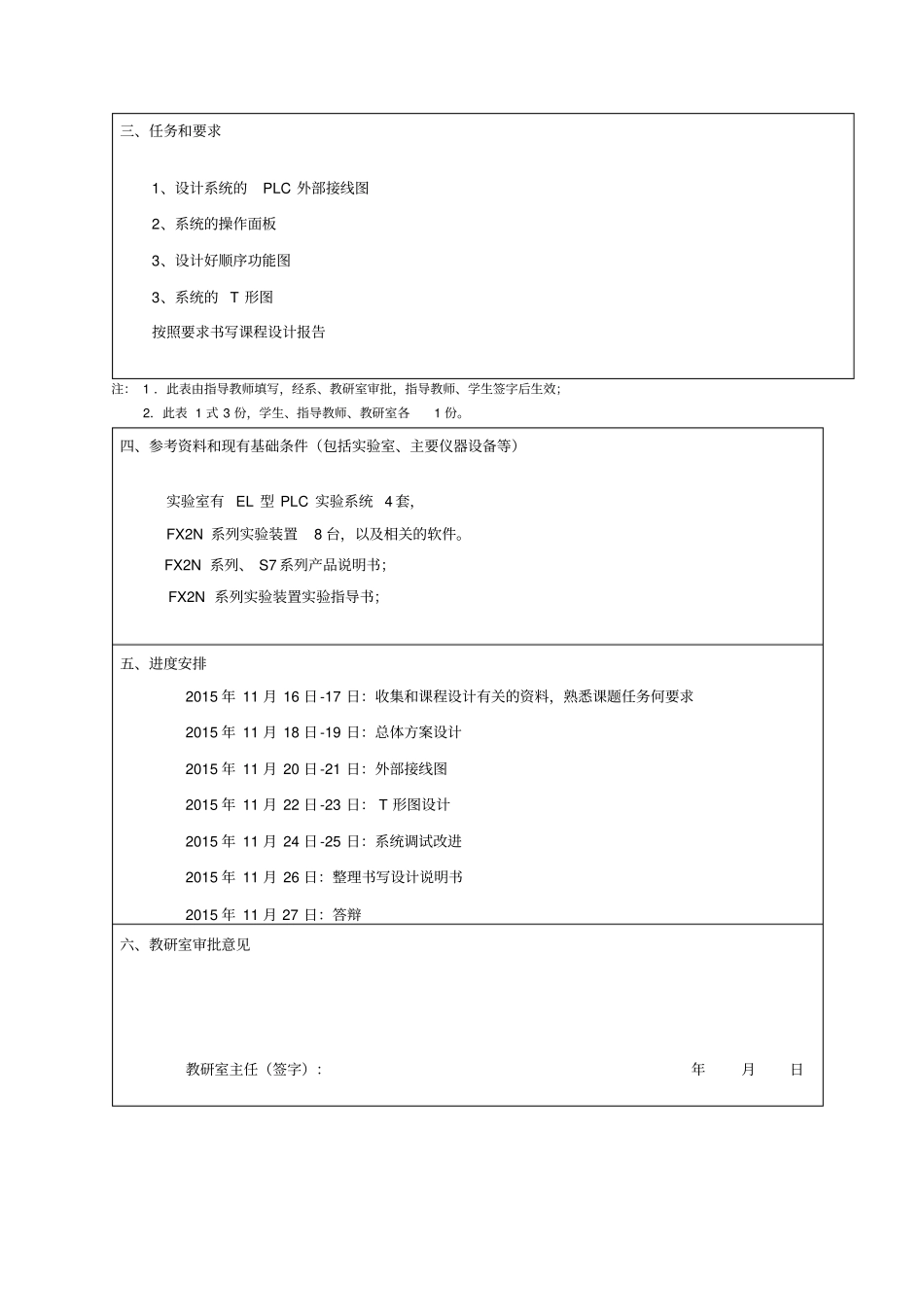

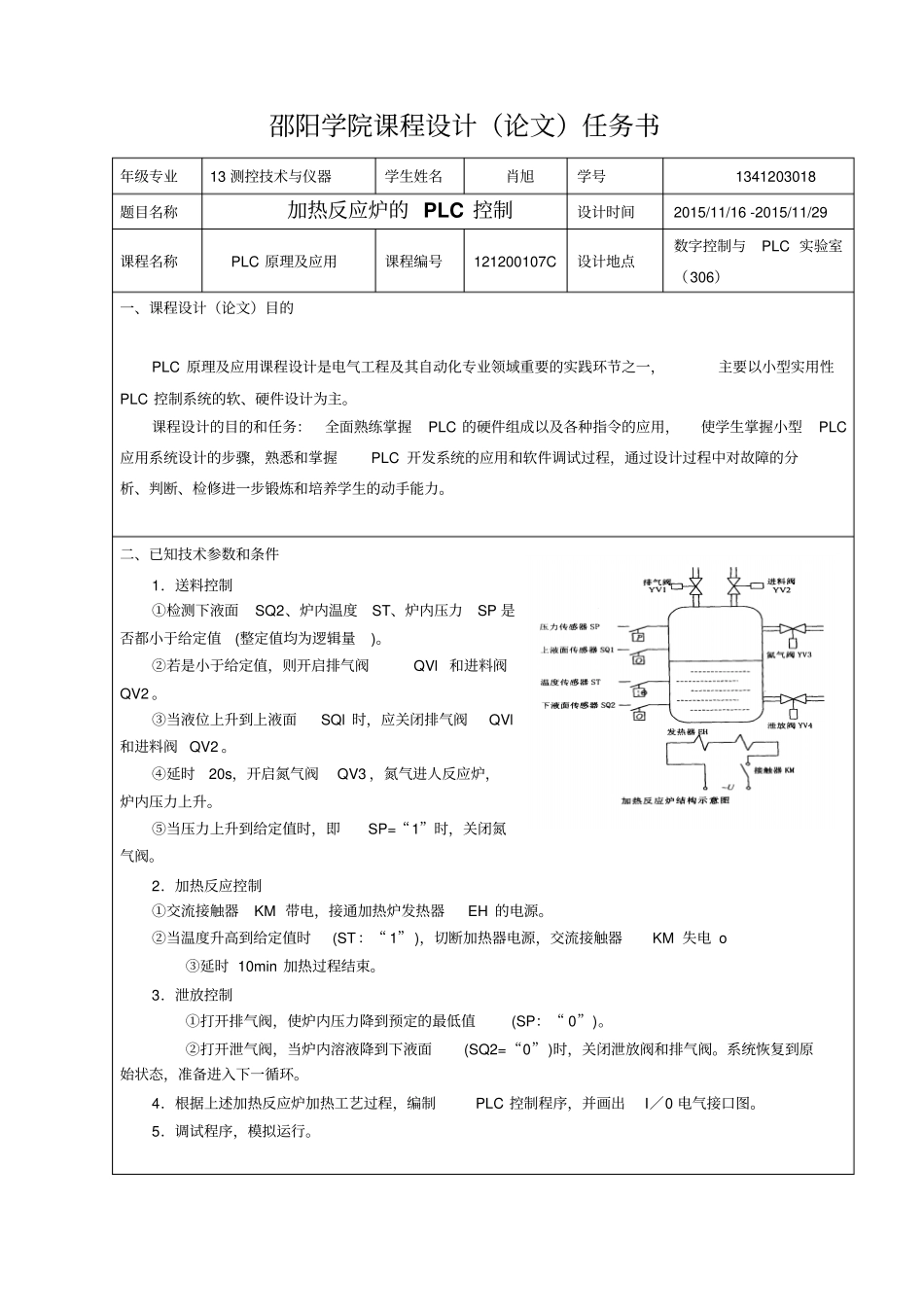

课程设计 ( 论文 )题 目 名 称加热反应炉的PLC 控制课 程 名 称PLC 原理及应用学 生 姓 名肖旭学号1341203018 系 、专业电气工程系测控技术与仪器指 导 教 师黄强、、2015 年 11 月 27 日邵阳学院课程设计（论文）任务书年级专业13 测控技术与仪器学生姓名肖旭学号1341203018 题目名称加热反应炉的 PLC 控制设计时间2015/11/16 -2015/11/29 课程名称PLC 原理及应用课程编号121200107C 设计地点数字控制与PLC 实验室（306）一、课程设计（论文）目的PLC 原理及应用课程设计是电气工程及其自动化专业领域重要的实践环节之一，主要以小型实用性PLC 控制系统的软、硬件设计为主。课程设计的目的和任务：全面熟练掌握PLC 的硬件组成以及各种指令的应用，使学生掌握小型PLC应用系统设计的步骤，熟悉和掌握PLC 开发系统的应用和软件调试过程，通过设计过程中对故障的分析、判断、检修进一步锻炼和培养学生的动手能力。二、已知技术参数和条件1．送料控制①检测下液面SQ2、炉内温度ST、炉内压力SP 是否都小于给定值(整定值均为逻辑量)。②若是小于给定值，则开启排气阀QVl 和进料阀QV2 。③当液位上升到上液面SQl 时，应关闭排气阀QVl和进料阀 QV2 。④延时20s，开启氮气阀QV3 ，氮气进人反应炉，炉内压力上升。⑤当压力上升到给定值时，即SP=“1”时，关闭氮气阀。2．加热反应控制①交流接触器KM 带电，接通加热炉发热器EH 的电源。②当温度升高到给定值时(ST：“ 1” )，切断加热器电源，交流接触器KM 失电 o ③延时 10min 加热过程结束。3．泄放控制①打开排气阀，使炉内压力降到预定的最低值(SP：“ 0”)。②打开泄气阀，当炉内溶液降到下液面(SQ2=“0”)时，关闭泄放阀和排气阀。系统恢复到原始状态，准备进入下一循环。4．根据上述加热反应炉加热工艺过程，编制PLC 控制程序，并画出I／0 电气接口图。5．调试程序，模拟运行。三、任务和要求1、设计系统的PLC 外部接线图2、系统的操作面板3、设计好顺序功能图3、系统的 T 形图按照要求书写课程设计报告注： 1 ．此表由指导教师填写，经系、教研室审批，指导教师、学生签字后生效；2．此表 1 式 3 份，学生、指导教师、教研室各1 份。四、参考资料和现有基础条件（包括实验室、主要仪器设备等）实验室有 EL 型 PLC 实验系统 4 套，FX2N 系列实验装置8 台，以及相关的软件。FX2N 系列、 S7 系列产品说明书；FX2N 系列实...
