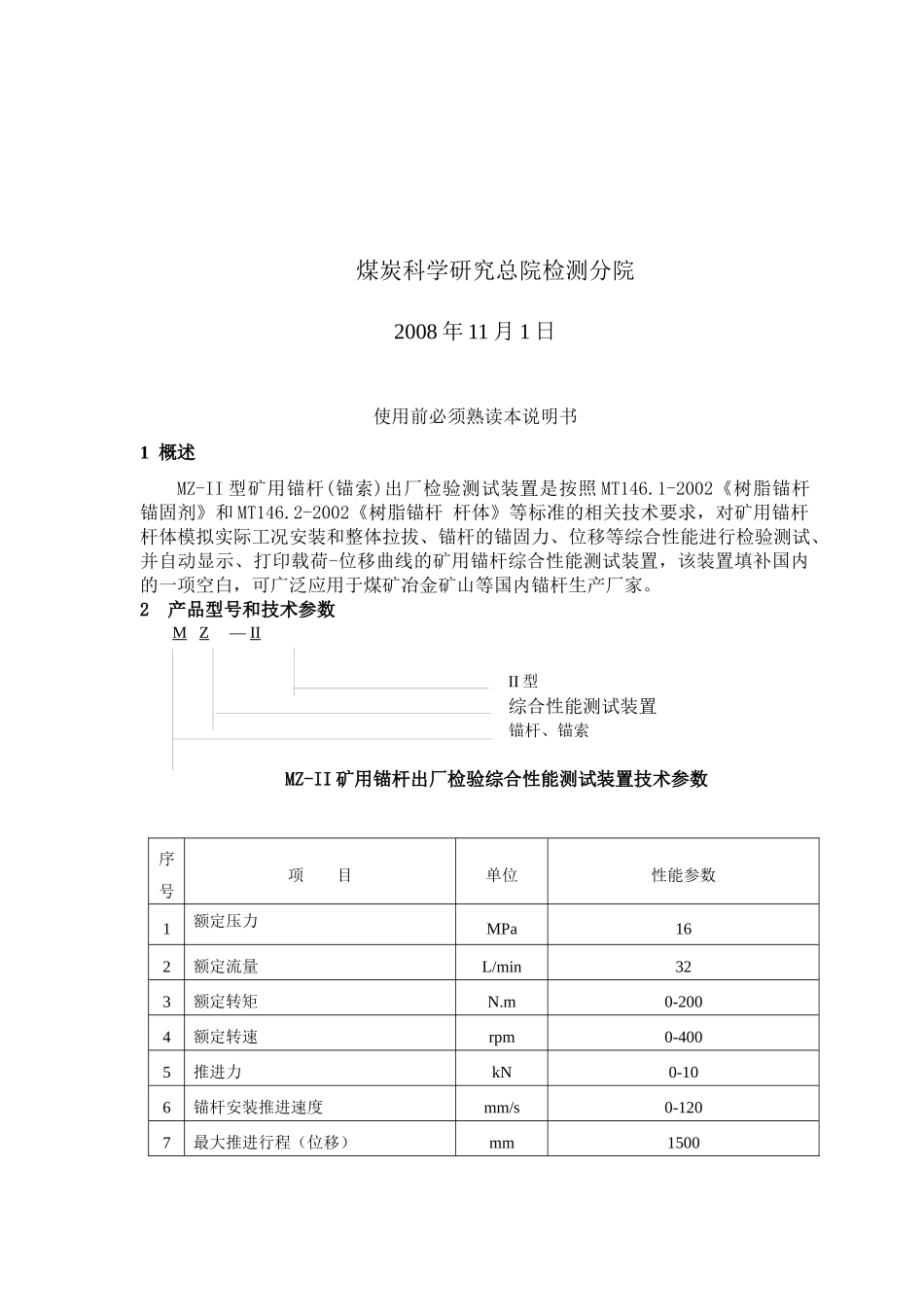

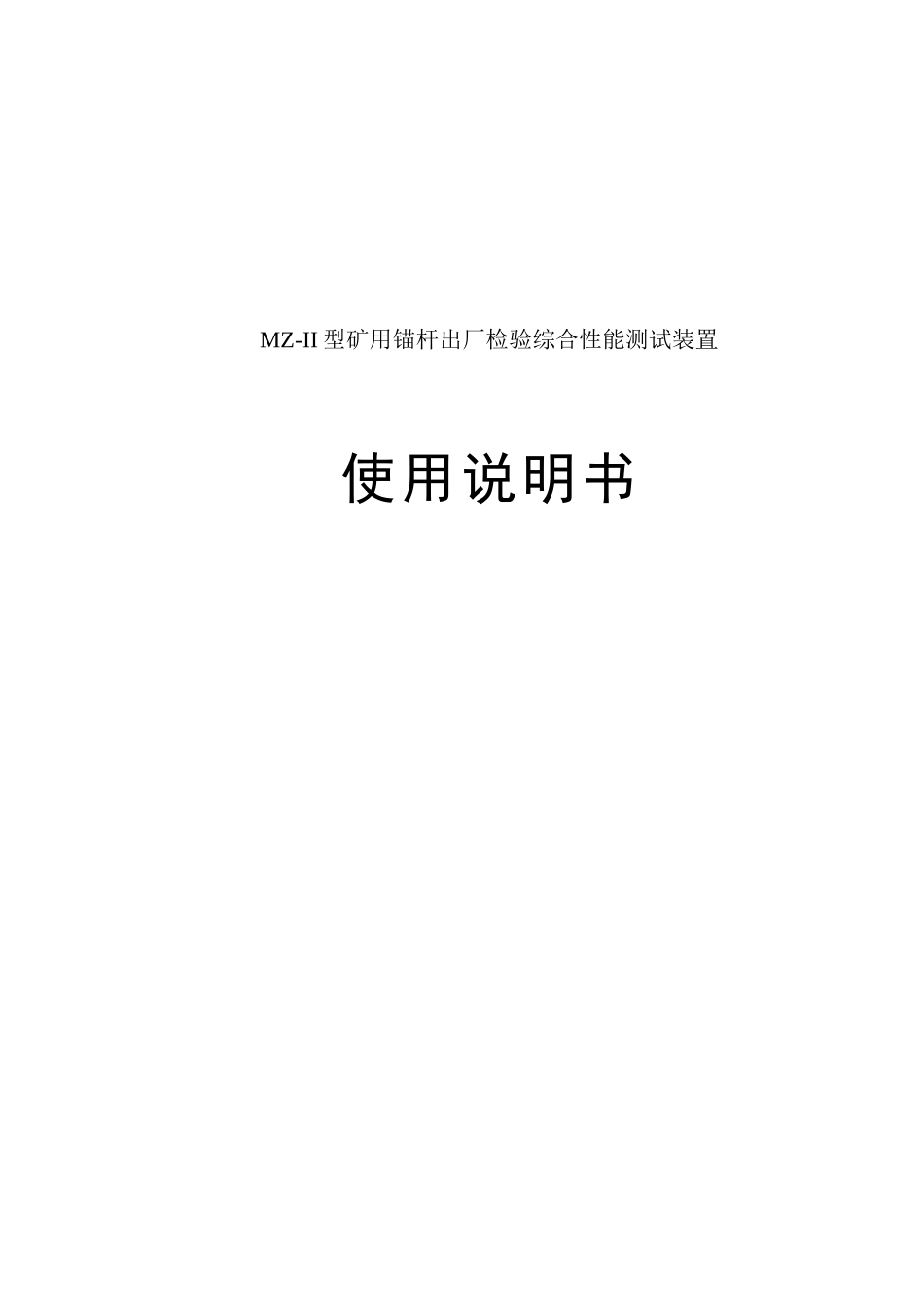

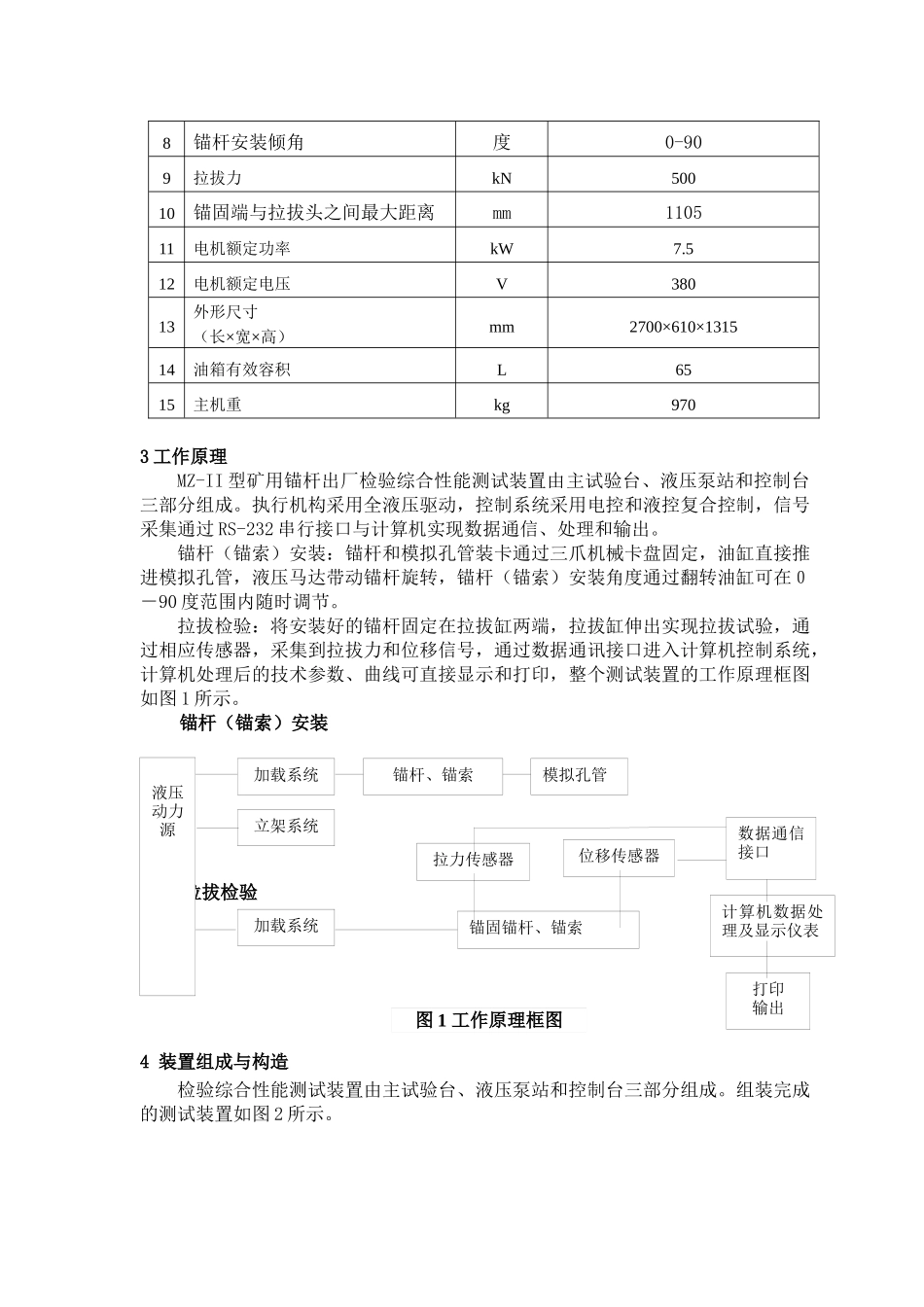

MZ-II 型矿用锚杆出厂检验综合性能测试装置使用说明书煤炭科学研究总院检测分院2008 年 11 月 1 日使用前必须熟读本说明书1 概述MZ-II 型矿用锚杆(锚索)出厂检验测试装置是按照 MT146.1-2002《树脂锚杆 锚固剂》和 MT146.2-2002《树脂锚杆 杆体》等标准的相关技术要求，对矿用锚杆杆体模拟实际工况安装和整体拉拔、锚杆的锚固力、位移等综合性能进行检验测试、并自动显示、打印载荷-位移曲线的矿用锚杆综合性能测试装置，该装置填补国内的一项空白，可广泛应用于煤矿冶金矿山等国内锚杆生产厂家。2 产品型号和技术参数M Z — II II 型综合性能测试装置锚杆、锚索MZ-II 矿用锚杆出厂检验综合性能测试装置技术参数序号项 目单位性能参数1额定压力MPa162额定流量L/min323额定转矩N.m0-2004额定转速rpm0-4005推进力kN 0-106锚杆安装推进速度mm/s0-1207最大推进行程（位移）mm15008锚杆安装倾角度0-90 9拉拔力kN50010锚固端与拉拔头之间最大距离mm110511电机额定功率kW7.512电机额定电压V38013外形尺寸（长×宽×高）mm2700×610×131514油箱有效容积L6515主机重kg9703 工作原理MZ-II 型矿用锚杆出厂检验综合性能测试装置由主试验台、液压泵站和控制台三部分组成。执行机构采用全液压驱动，控制系统采用电控和液控复合控制，信号采集通过 RS-232 串行接口与计算机实现数据通信、处理和输出。锚杆（锚索）安装：锚杆和模拟孔管装卡通过三爪机械卡盘固定，油缸直接推进模拟孔管，液压马达带动锚杆旋转，锚杆（锚索）安装角度通过翻转油缸可在０－90 度范围内随时调节。拉拔检验：将安装好的锚杆固定在拉拔缸两端，拉拔缸伸出实现拉拔试验，通过相应传感器，采集到拉拔力和位移信号，通过数据通讯接口进入计算机控制系统，计算机处理后的技术参数、曲线可直接显示和打印，整个测试装置的工作原理框图如图 1 所示。 锚杆（锚索）安装 拉拔检验4 装置组成与构造检验综合性能测试装置由主试验台、液压泵站和控制台三部分组成。组装完成的测试装置如图 2 所示。图 1 工作原理框图液压动力源加载系统模拟孔管锚杆、锚索加载系统拉力传感器位移传感器锚固锚杆、锚索计算机数据处理及显示仪表打印输出立架系统数据通信接口图 2 锚杆检验综合性能测试装置结构总图4.1 主试验台主试验台由推进系统、旋转系统、立架系统和拉拔系统组成。主试验台结构见图 3 所示。图 3 主试验台4.1.1 推进系统推进系统的功能是使模拟孔管...
