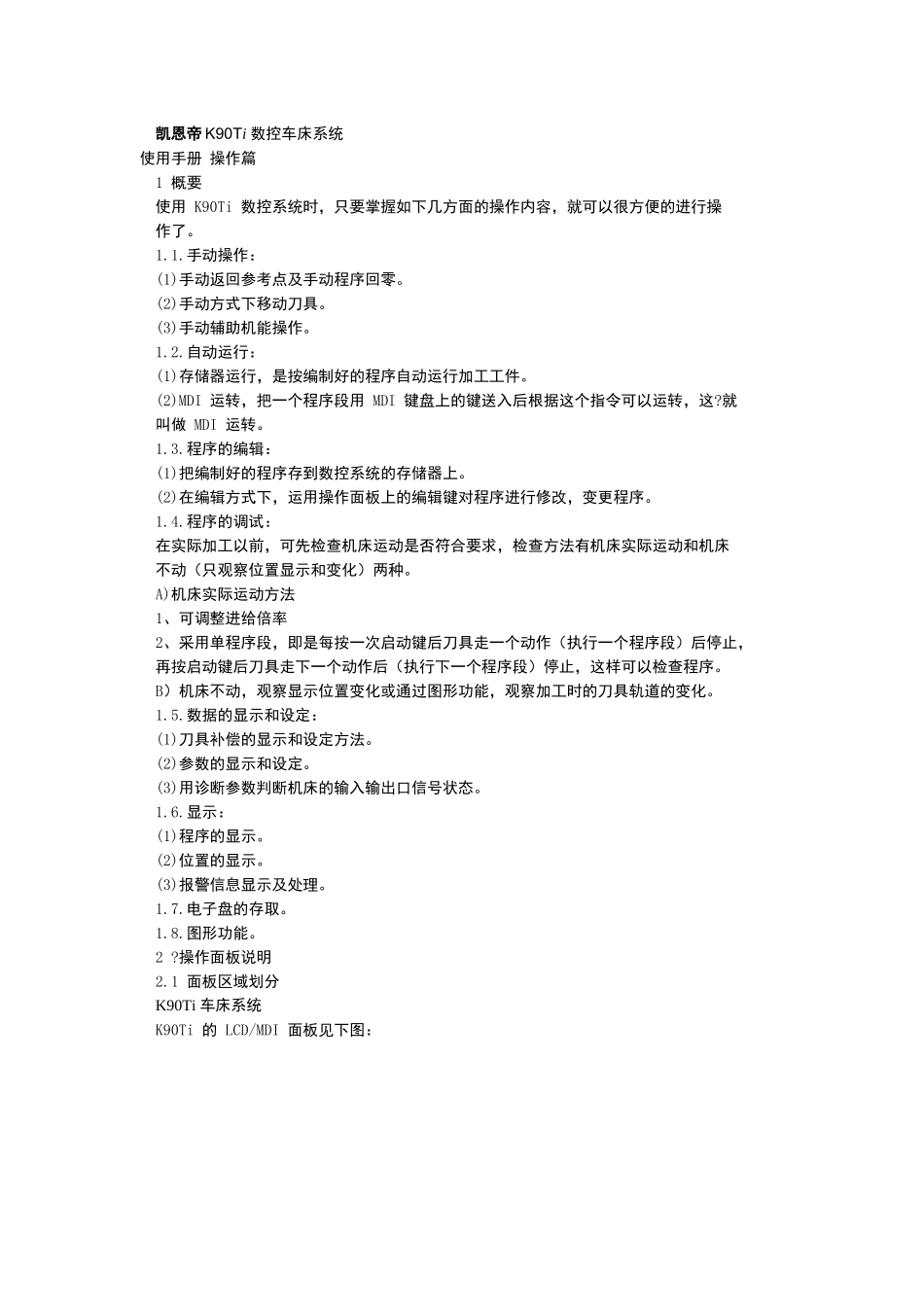

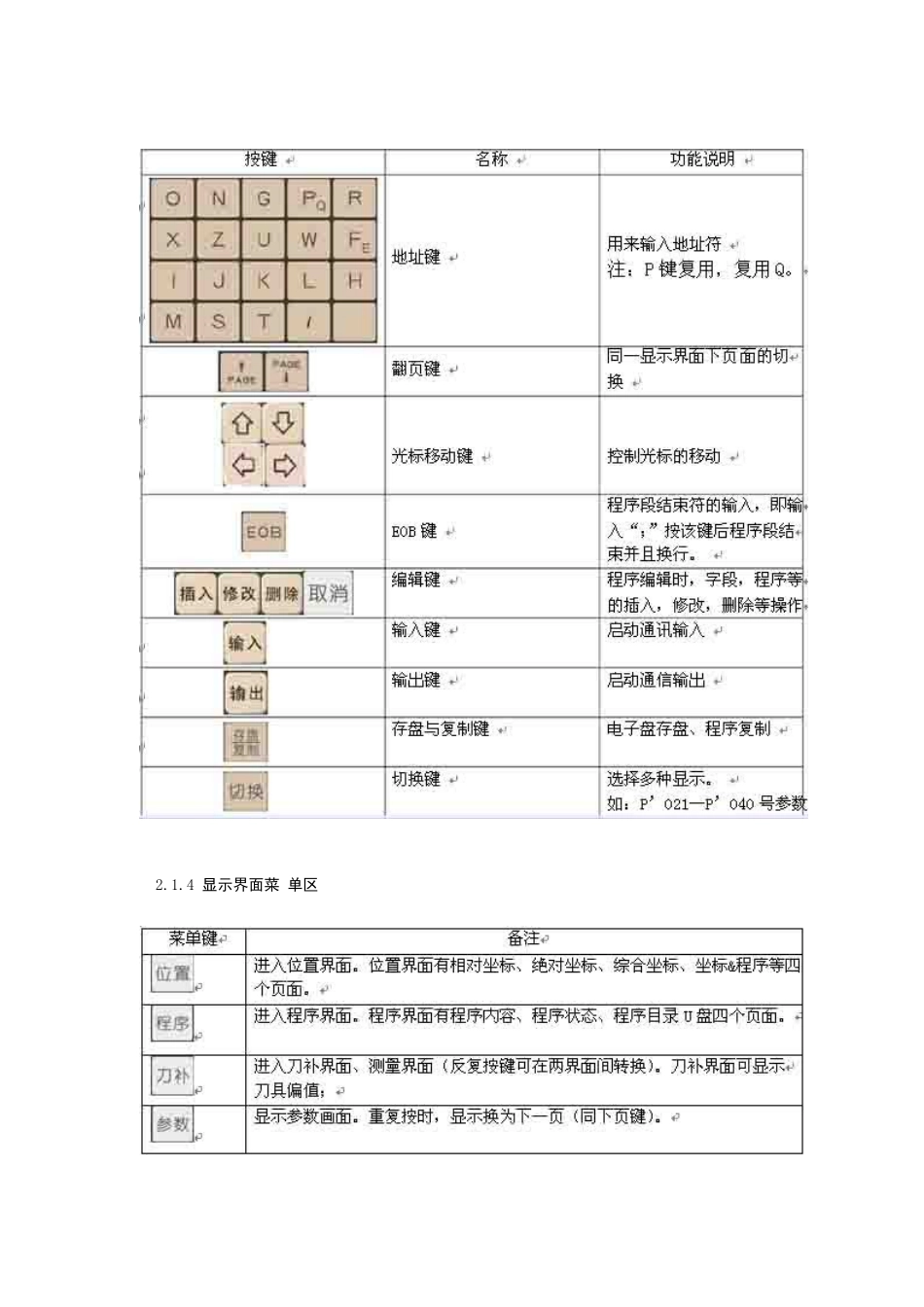

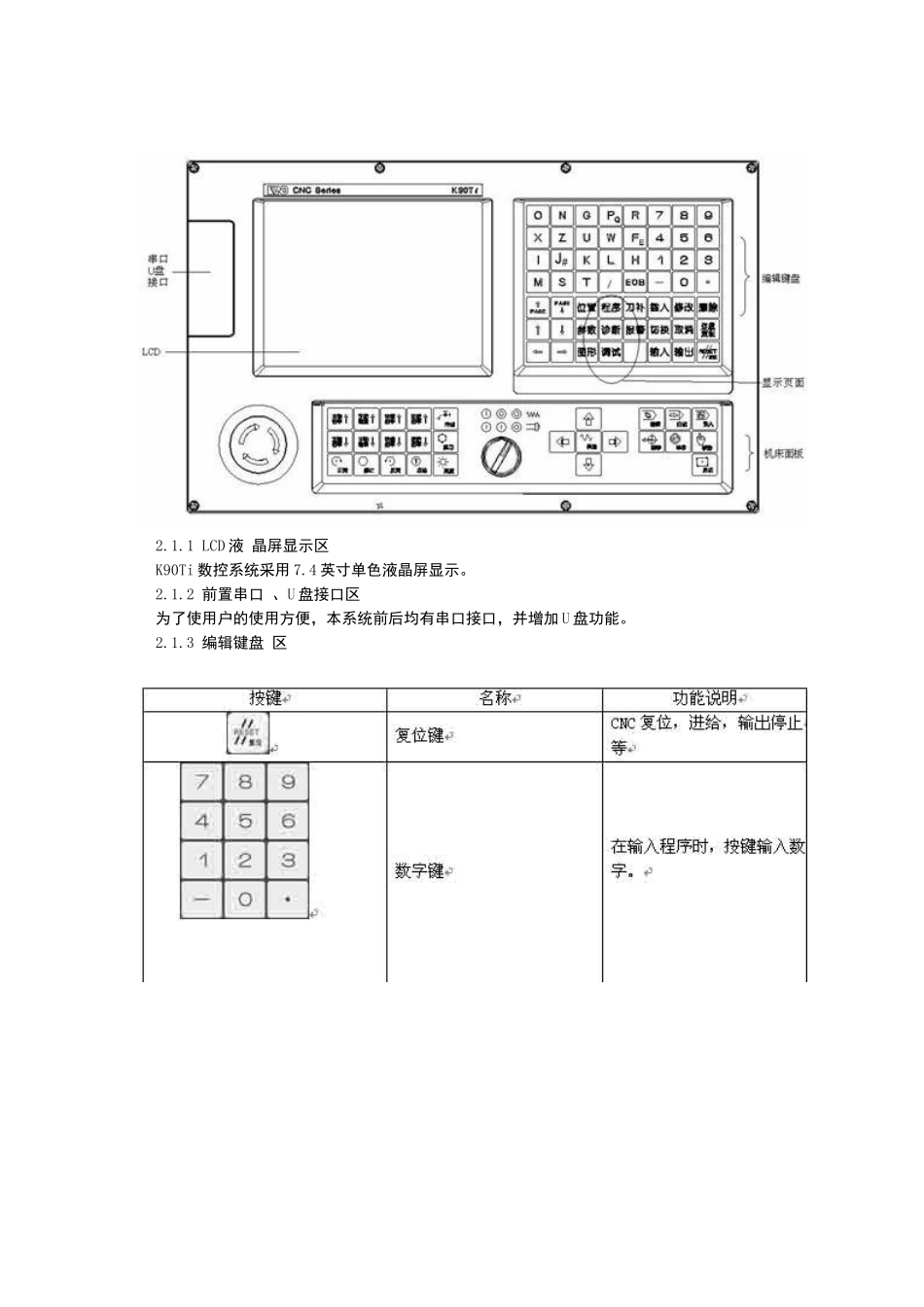

凯恩帝 K90Ti 数控车床系统 使用手册 操作篇1 概要 使用 K90Ti 数控系统时,只要掌握如下几方面的操作内容,就可以很方便的进行操 作了。 1.1.手动操作: (1)手动返回参考点及手动程序回零。 (2)手动方式下移动刀具。 (3)手动辅助机能操作。 1.2.自动运行: (1)存储器运行,是按编制好的程序自动运行加工工件。 (2)MDI 运转,把一个程序段用 MDI 键盘上的键送入后根据这个指令可以运转,这?就 叫做 MDI 运转。 1.3.程序的编辑: (1)把编制好的程序存到数控系统的存储器上。 (2)在编辑方式下,运用操作面板上的编辑键对程序进行修改,变更程序。 1.4.程序的调试: 在实际加工以前,可先检查机床运动是否符合要求,检查方法有机床实际运动和机床 不动(只观察位置显示和变化)两种。 A)机床实际运动方法 1、可调整进给倍率 2、采用单程序段,即是每按一次启动键后刀具走一个动作(执行一个程序段)后停止, 再按启动键后刀具走下一个动作后(执行下一个程序段)停止,这样可以检查程序。 B)机床不动,观察显示位置变化或通过图形功能,观察加工时的刀具轨道的变化。 1.5.数据的显示和设定: (1)刀具补偿的显示和设定方法。 (2)参数的显示和设定。 (3)用诊断参数判断机床的输入输出口信号状态。 1.6.显示: (1)程序的显示。 (2)位置的显示。 (3)报警信息显示及处理。 1.7.电子盘的存取。 1.8.图形功能。 2 ?操作面板说明 2.1 面板区域划分 K90Ti 车床系统 K90Ti 的 LCD/MDI 面板见下图: 2.1.1 LCD 液 晶屏显示区 K90Ti 数控系统采用 7.4 英寸单色液晶屏显示。 2.1.2 前置串口 、U 盘接口区 为了使用户的使用方便,本系统前后均有串口接口,并增加 U 盘功能。 2.1.3 编辑键盘 区 2.1.4 显示界面菜 单区 2.1.5 机床面板 区 注:1.手动方式下轴旋转后,如果按任何主轴键(正转,反 转,停止,点动),都会使主轴停止。自动方式下: 主轴旋转后,指定当前旋转的反向时,报警,暂停程序执行。 2.快速倍率增、减键: 可对下面的快速进给速度进行 100%、 50%、25%的倍率或者为 FO 的值上。 (1) G00 快速进给 (2) ?固定循环中的快速进给 (3) G28 时的快速进给 (4) ?手动快速进给 (5) ?手动返回参考点的快速进给 例:当快速进给速度为 6 米/分时,如果倍率为 50%,则速度为 3 米/分。 2.2 操作方式概述 K90Ti 系统有编辑、自动、录入、机械回...
