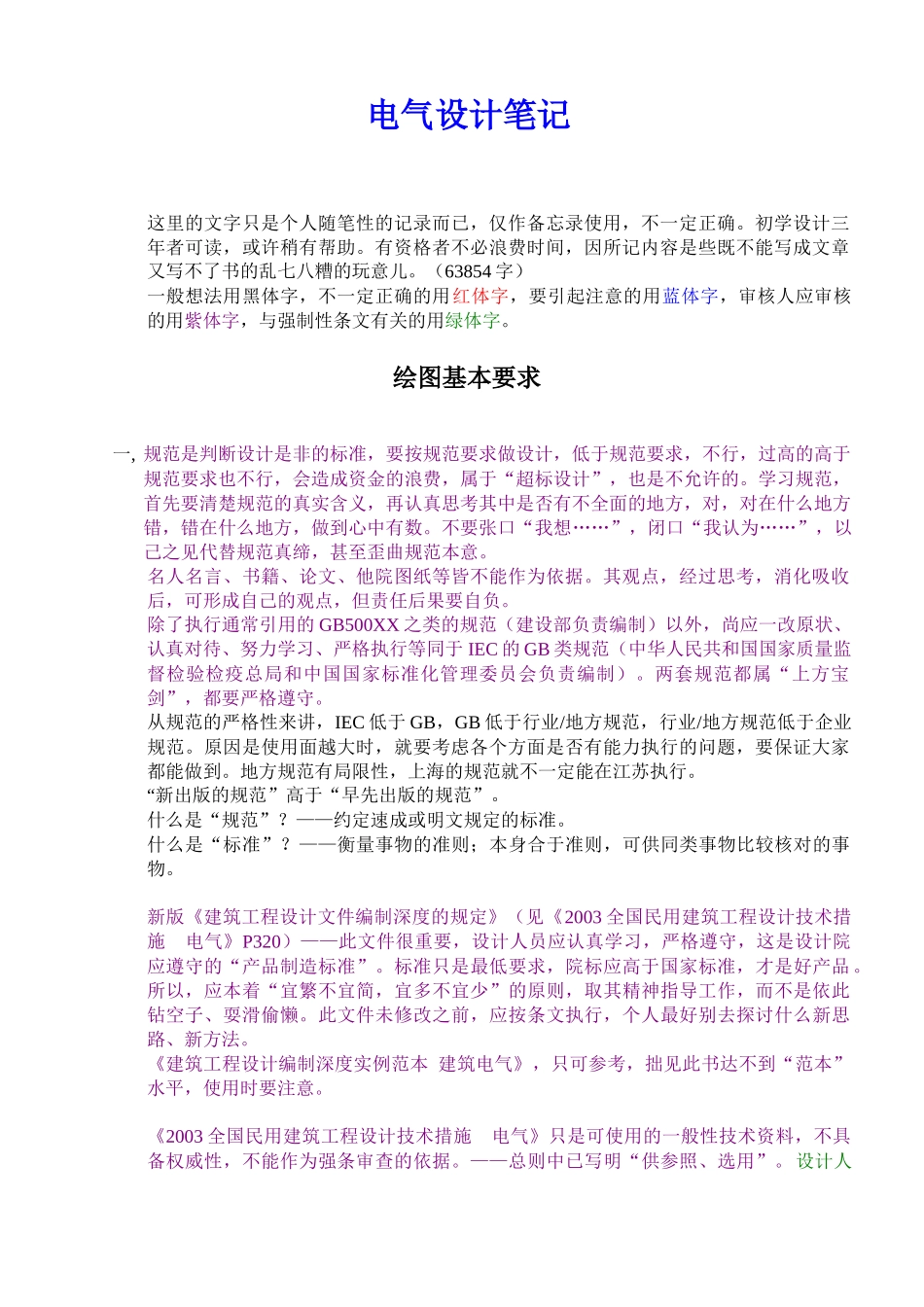

电气设计笔记这里的文字只是个人随笔性的记录而已，仅作备忘录使用，不一定正确。初学设计三年者可读，或许稍有帮助。有资格者不必浪费时间，因所记内容是些既不能写成文章又写不了书的乱七八糟的玩意儿。（63854 字）一般想法用黑体字，不一定正确的用红体字，要引起注意的用蓝体字，审核人应审核的用紫体字，与强制性条文有关的用绿体字。绘图基本要求一, 规范是判断设计是非的标准，要按规范要求做设计，低于规范要求，不行，过高的高于规范要求也不行，会造成资金的浪费，属于“超标设计”，也是不允许的。学习规范，首先要清楚规范的真实含义，再认真思考其中是否有不全面的地方，对，对在什么地方错，错在什么地方，做到心中有数。不要张口“我想……”，闭口“我认为……”，以己之见代替规范真缔，甚至歪曲规范本意。名人名言、书籍、论文、他院图纸等皆不能作为依据。其观点，经过思考，消化吸收后，可形成自己的观点，但责任后果要自负。除了执行通常引用的 GB500XX 之类的规范（建设部负责编制）以外，尚应一改原状、认真对待、努力学习、严格执行等同于 IEC 的 GB 类规范（中华人民共和国国家质量监督检验检疫总局和中国国家标准化管理委员会负责编制）。两套规范都属“上方宝剑”，都要严格遵守。从规范的严格性来讲，IEC 低于 GB，GB 低于行业/地方规范，行业/地方规范低于企业规范。原因是使用面越大时，就要考虑各个方面是否有能力执行的问题，要保证大家都能做到。地方规范有局限性，上海的规范就不一定能在江苏执行。“新出版的规范”高于“早先出版的规范”。什么是“规范”？——约定速成或明文规定的标准。什么是“标准”？——衡量事物的准则；本身合于准则，可供同类事物比较核对的事物。新版《建筑工程设计文件编制深度的规定》（见《2003 全国民用建筑工程设计技术措施 电气》P320）——此文件很重要，设计人员应认真学习，严格遵守，这是设计院应遵守的“产品制造标准”。标准只是最低要求，院标应高于国家标准，才是好产品。所以，应本着“宜繁不宜简，宜多不宜少”的原则，取其精神指导工作，而不是依此钻空子、耍滑偷懒。此文件未修改之前，应按条文执行，个人最好别去探讨什么新思路、新方法。《建筑工程设计编制深度实例范本 建筑电气》，只可参考，拙见此书达不到“范本”水平，使用时要注意。《2003 全国民用建筑工程设计技术措施 电气》只是可使用的一般性技术资料，不具备权威性，不能作为强条...
