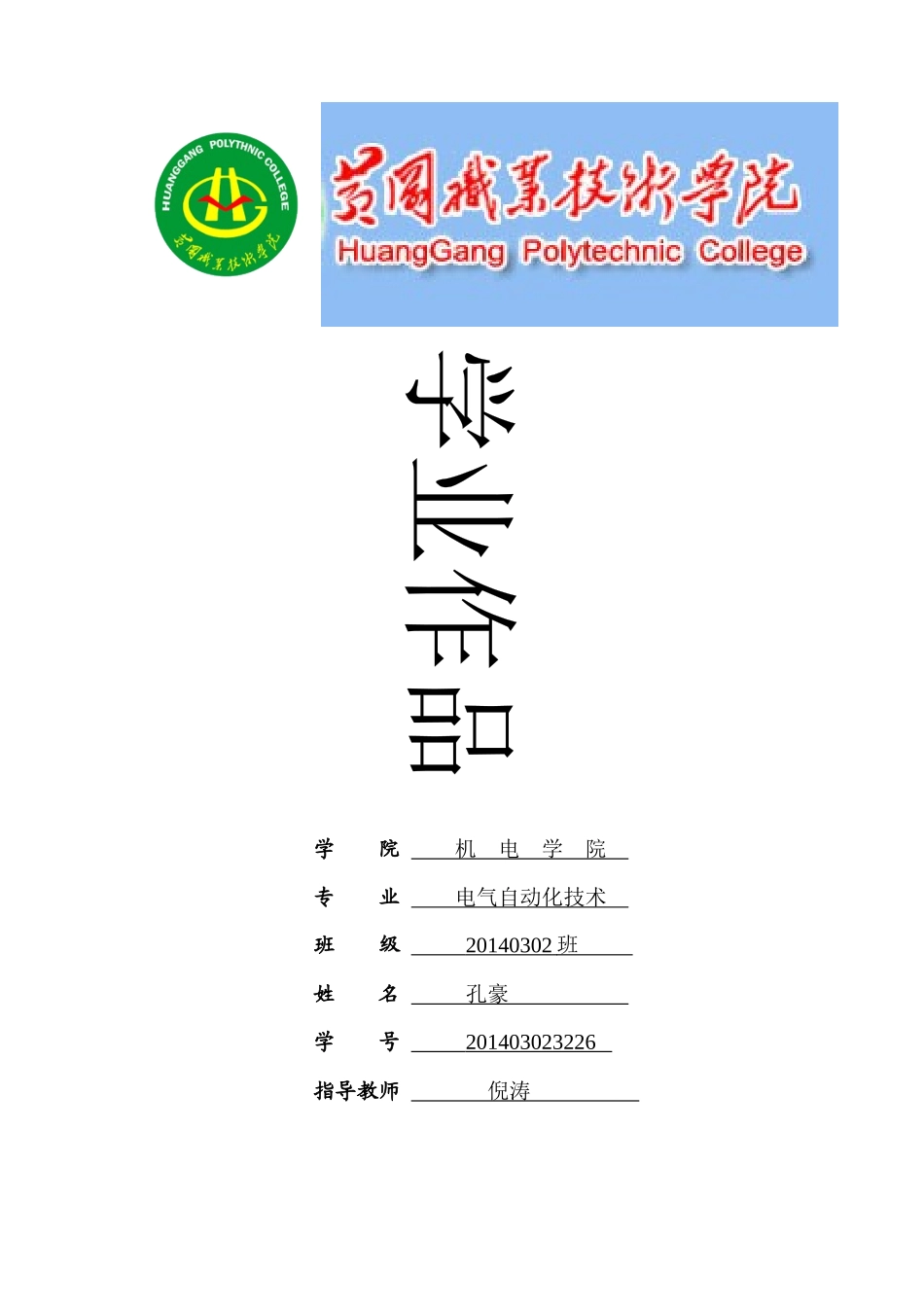

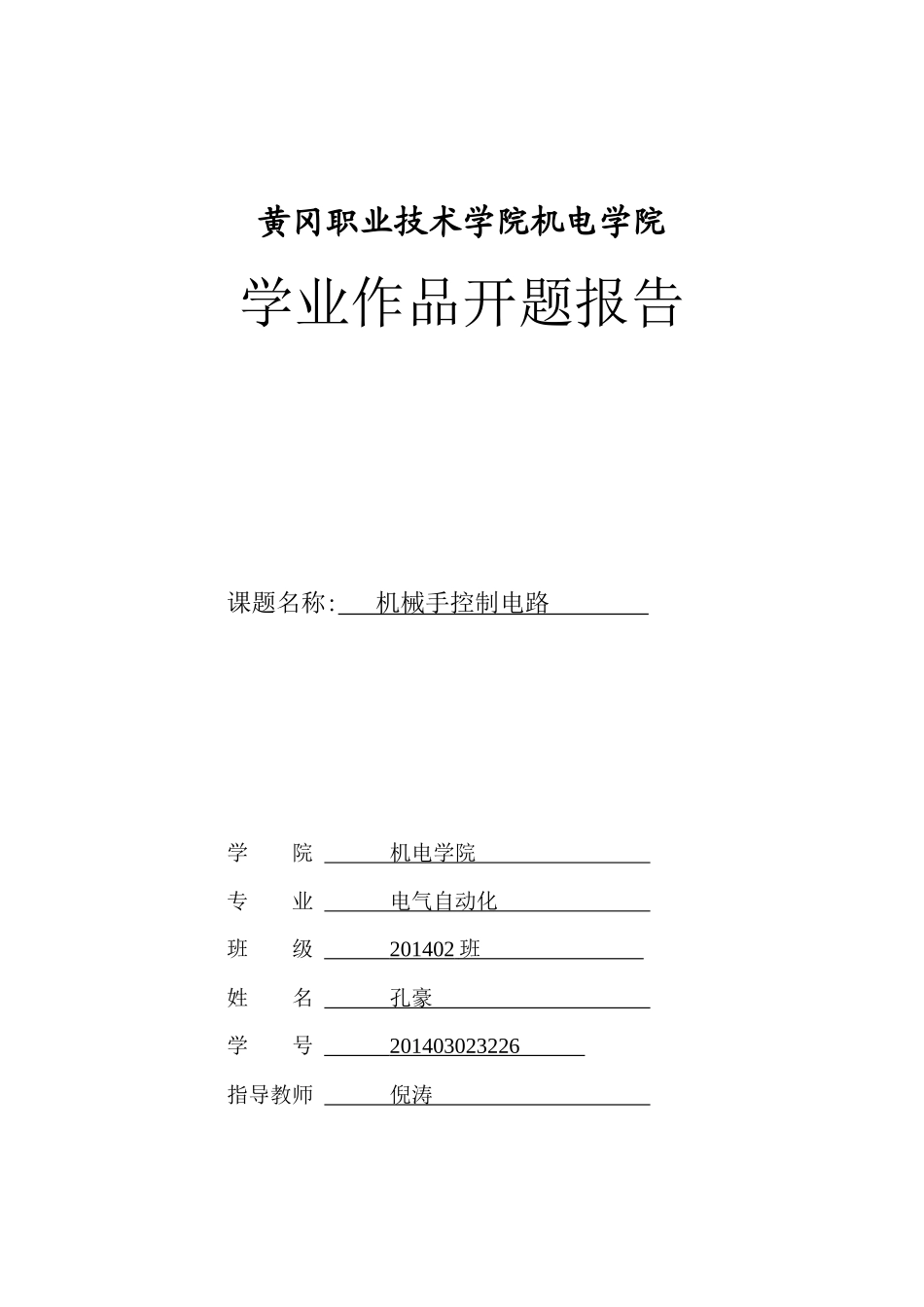

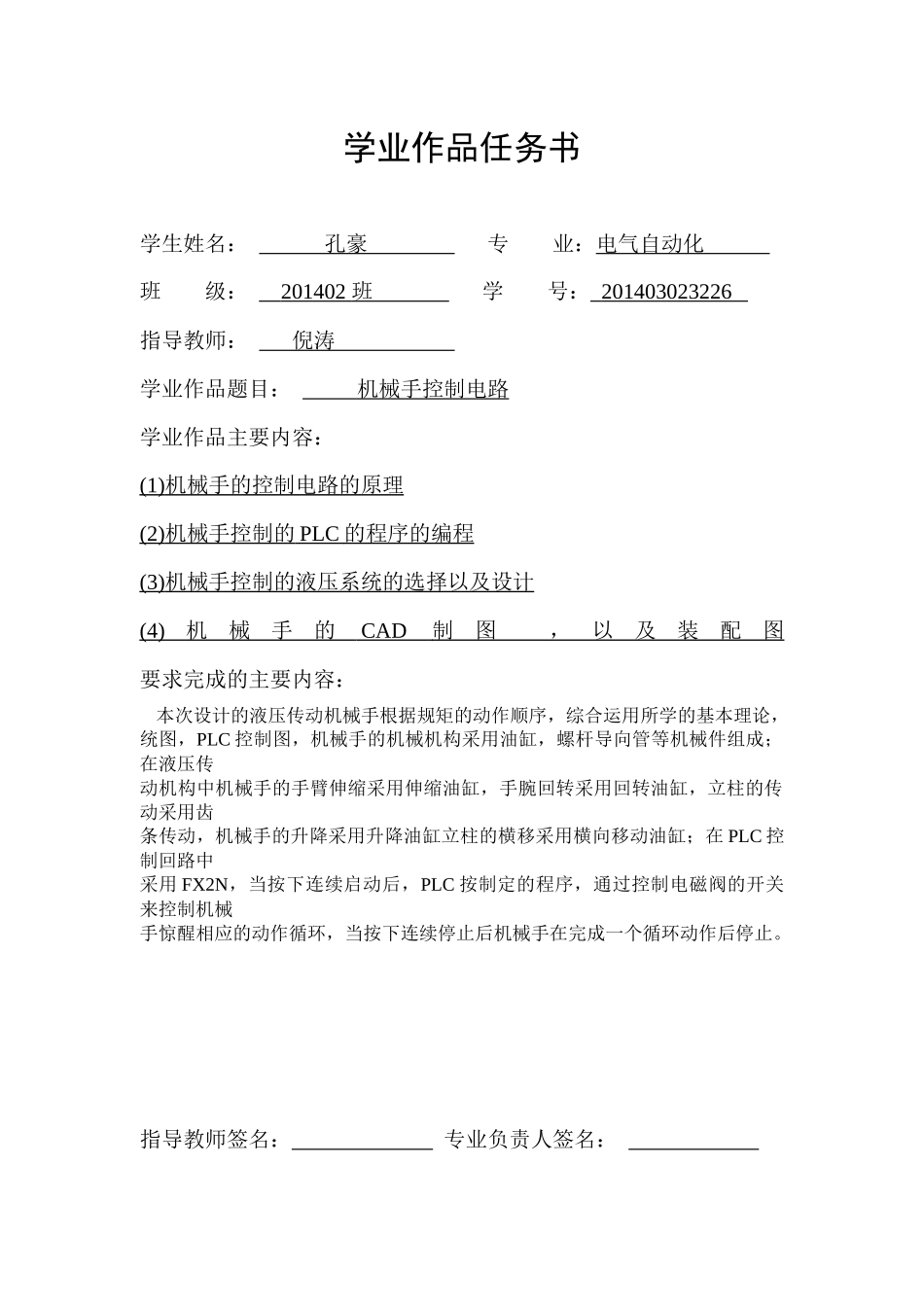

学 院 机 电 学 院 专 业 电气自动化技术 班 级 20140302 班 姓 名 孔豪 学 号 201403023226 指导教师 倪涛 学业作品任务书学生姓名： 孔豪 专 业：电气自动化 班 级： 201402 班 学 号： 201403023226 指导教师： 倪涛 学业作品题目： 机械手控制电路 学业作品主要内容： (1) 机械手的控制电路的原理 (2) 机械手控制的 PLC 的程序的编程 (3) 机械手控制的液压系统的选择以及设计 (4) 机械手的 CAD 制图 ，以及装配图 要求完成的主要内容： 本次设计的液压传动机械手根据规矩的动作顺序，综合运用所学的基本理论，统图，PLC 控制图，机械手的机械机构采用油缸，螺杆导向管等机械件组成；在液压传动机构中机械手的手臂伸缩采用伸缩油缸，手腕回转采用回转油缸，立柱的传动采用齿条传动，机械手的升降采用升降油缸立柱的横移采用横向移动油缸；在 PLC 控制回路中采用 FX2N，当按下连续启动后，PLC 按制定的程序，通过控制电磁阀的开关来控制机械手惊醒相应的动作循环，当按下连续停止后机械手在完成一个循环动作后停止。 指导教师签名： 专业负责人签名： 黄冈职业技术学院机电学院学业作品开题报告课题名称: 机械手控制电路 学 院 机电学院 专 业 电气自动化 班 级 201402 班 姓 名 孔豪 学 号 201403023226 指导教师 倪涛 毕业设计说明书题 目： 机械手控制电路 学 院： 黄冈职业技术学院 专 业： 电气自动化 学 号： 201403023226 姓 名： 孔豪 指导教师： 倪涛 完成日期： 2016 年 12 月 27 日 The design of the hydraulic manipulator Abstract: The design of hydraulic drive manipulator movements under the provisions of the order use the basic theory, basic knowledge and related mechanical design expertise comprehensively to complete the designand drawing the necessary assembly,hydraulic system map PLC control system diagram Manipulator mechanical structure using tanks screw ,guide tubes and other mechanical device component In the hydraulic drive bodies manipulator arm stretching using telescopic tank rotating column of tanks used rack manipulator movements using tank movements the column t...
