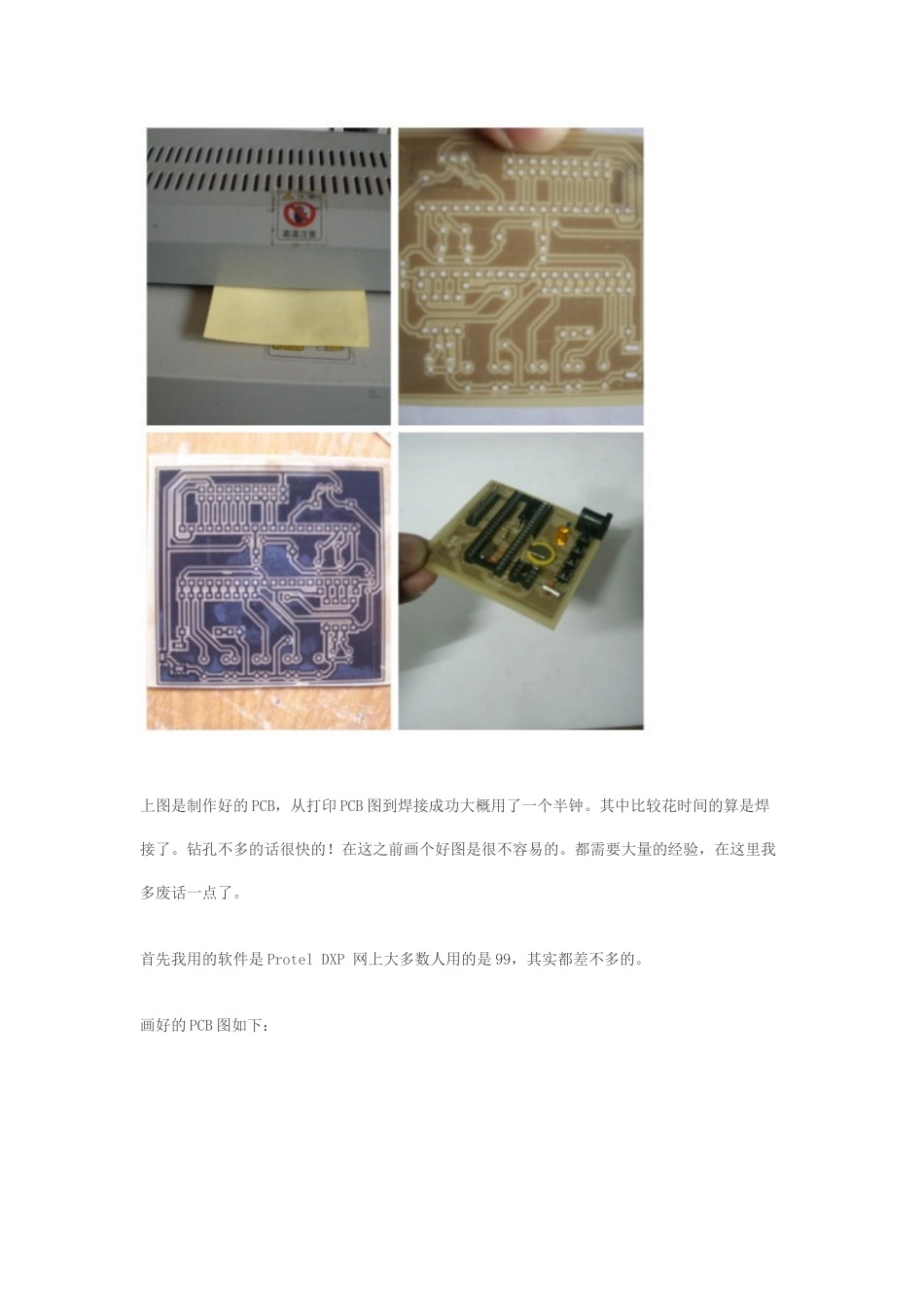

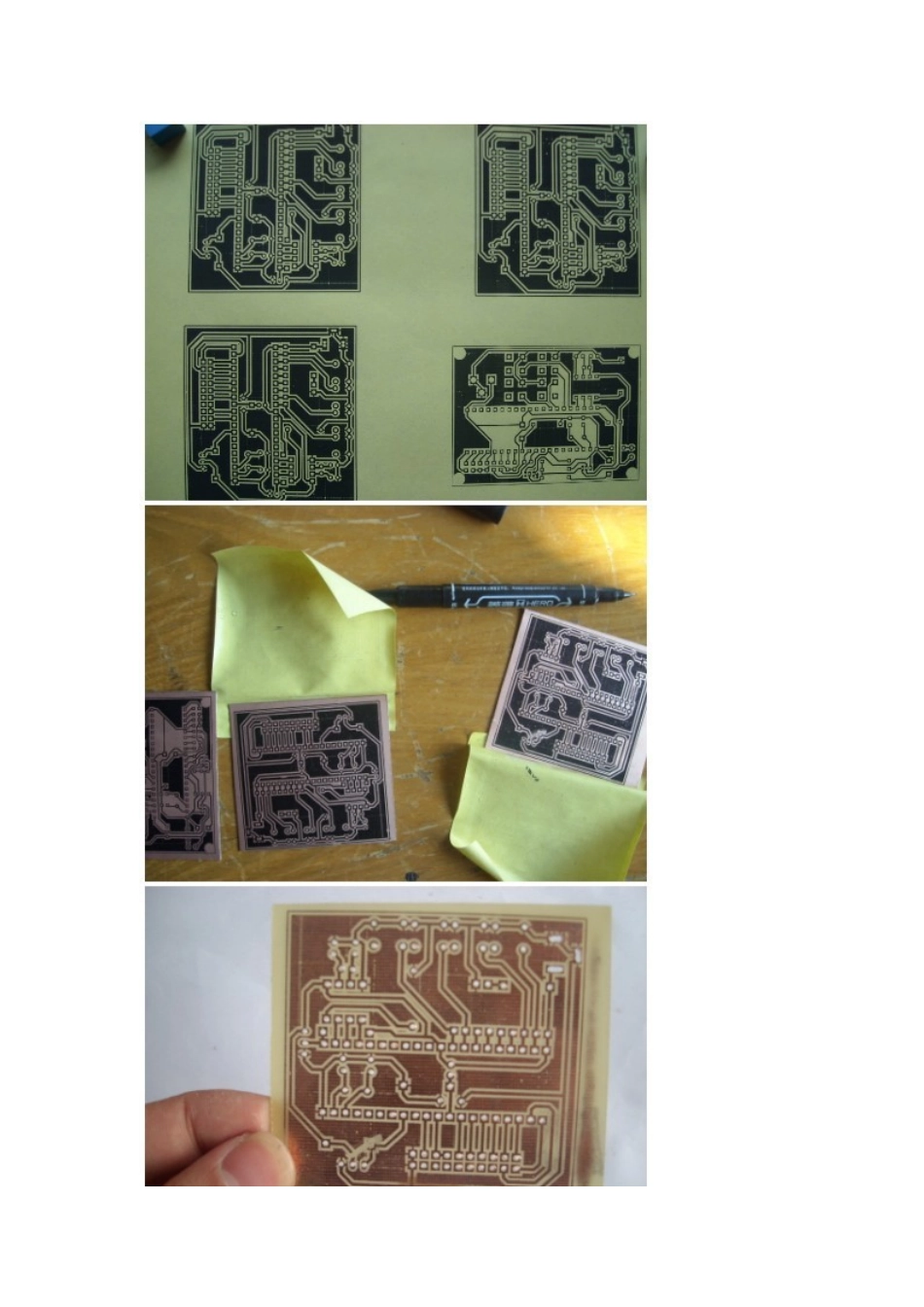

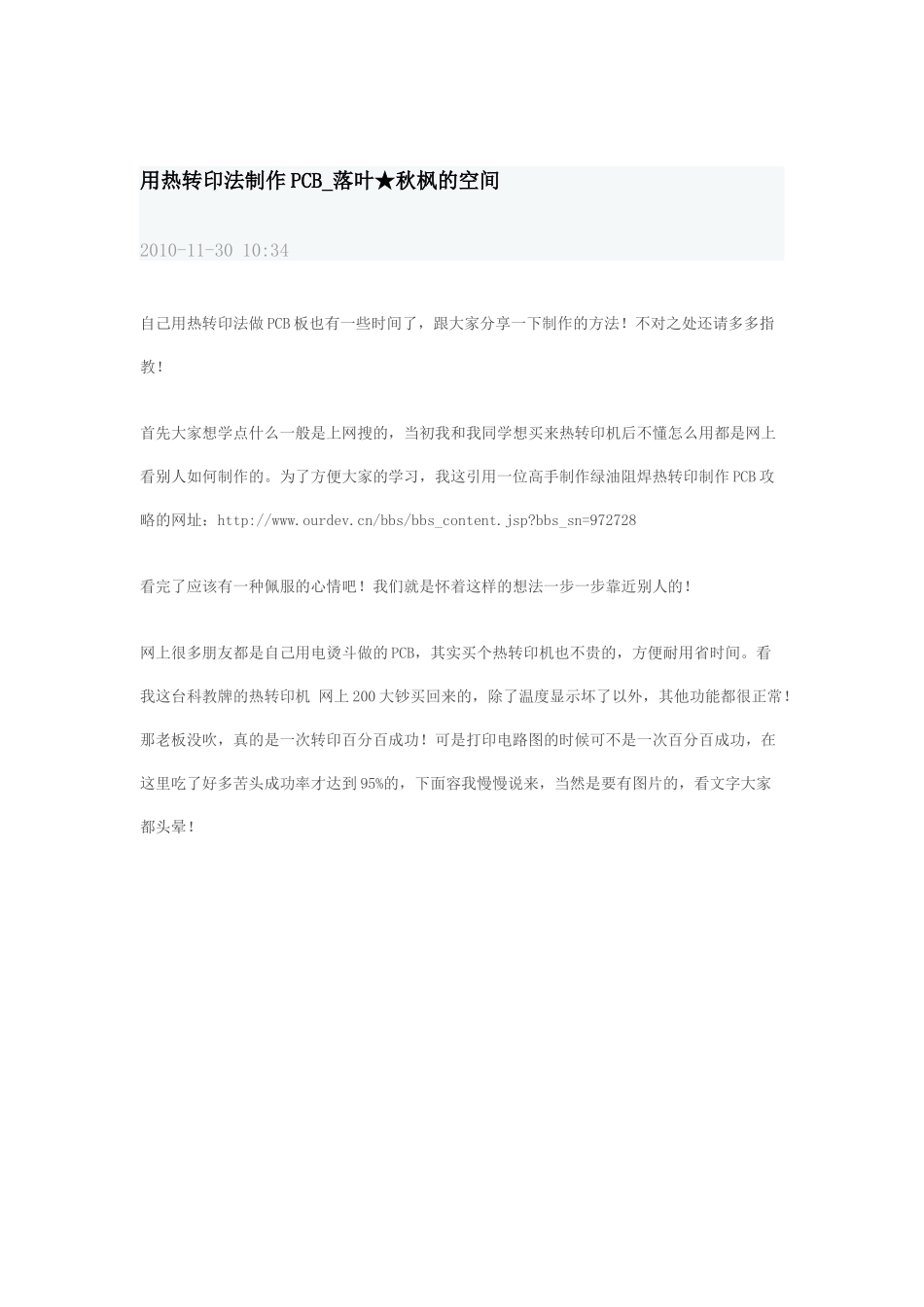

用热转印法制作 PCB_落叶★秋枫的空间2010-11-30 10:34 自己用热转印法做 PCB 板也有一些时间了，跟大家分享一下制作的方法！不对之处还请多多指教！首先大家想学点什么一般是上网搜的，当初我和我同学想买来热转印机后不懂怎么用都是网上看别人如何制作的。为了方便大家的学习，我这引用一位高手制作绿油阻焊热转印制作 PCB 攻略的网址：http://www.ourdev.cn/bbs/bbs_content.jsp?bbs_sn=972728看完了应该有一种佩服的心情吧！我们就是怀着这样的想法一步一步靠近别人的！网上很多朋友都是自己用电烫斗做的 PCB，其实买个热转印机也不贵的，方便耐用省时间。看我这台科教牌的热转印机 网上 200 大钞买回来的，除了温度显示坏了以外，其他功能都很正常！那老板没吹，真的是一次转印百分百成功！可是打印电路图的时候可不是一次百分百成功，在这里吃了好多苦头成功率才达到 95%的，下面容我慢慢说来，当然是要有图片的，看文字大家都头晕！上图是制作好的 PCB，从打印 PCB 图到焊接成功大概用了一个半钟。其中比较花时间的算是焊接了。钻孔不多的话很快的！在这之前画个好图是很不容易的。都需要大量的经验，在这里我多废话一点了。首先我用的软件是 Protel DXP 网上大多数人用的是 99，其实都差不多的。画好的 PCB 图如下：在这里需要注意的问题很多，由于自己用热转印法做的 PCB，精度肯定不高的，所以我在这里用的线宽式 0.8MM 的 比较粗了，可以保证腐蚀的时候不会那么容易过度腐蚀。通常 0.5MM 就很不错了 这里板子比较简单就用粗点的线。过孔是 1MM 的 因为买的钻头是 1MM 的比较多，焊盘 2MM 了，为了比较好焊接，用的是方形的焊盘，封装这东西还真要自己慢慢积累的，画了几个图后就慢慢的有感觉了。我懒，直接 copy 我同学的封装库，所以资源共享是很不错的。布线我没依赖过自动布线，还不如自己一条条布来的快，通常跨线也不会多，我的水平很差，不敢跟高手比！跟我一起玩过来的同学也比我厉害多了。知道在哪里设置线宽的吗？DXP 中在 Design- rule- width手工布好了线就加下泪滴吧！用鼠标点一个焊盘，然后按 T 再按 E 按 Eeter 就自动把所有焊盘都加了泪滴了。然后就要是覆铜了 首先要设置下 Design- rule-Clearance如图： Minimum Clearance 设置成 0.5MM 就够了 不然覆铜的时候线和覆铜间隙太小就不好用了。然后在 DXP 软件的上方点 Polygon Plane 如图 设置 Connect...
