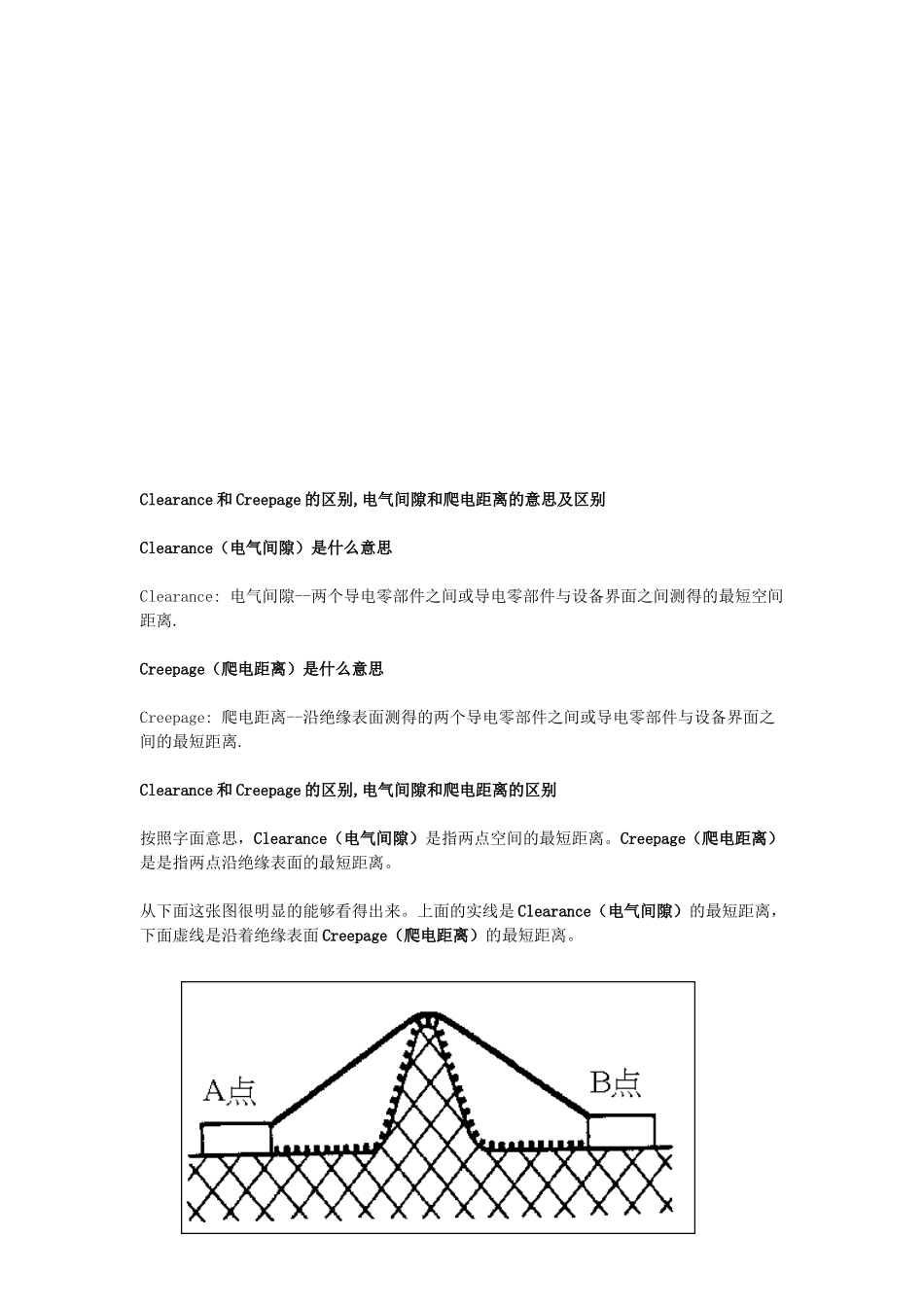

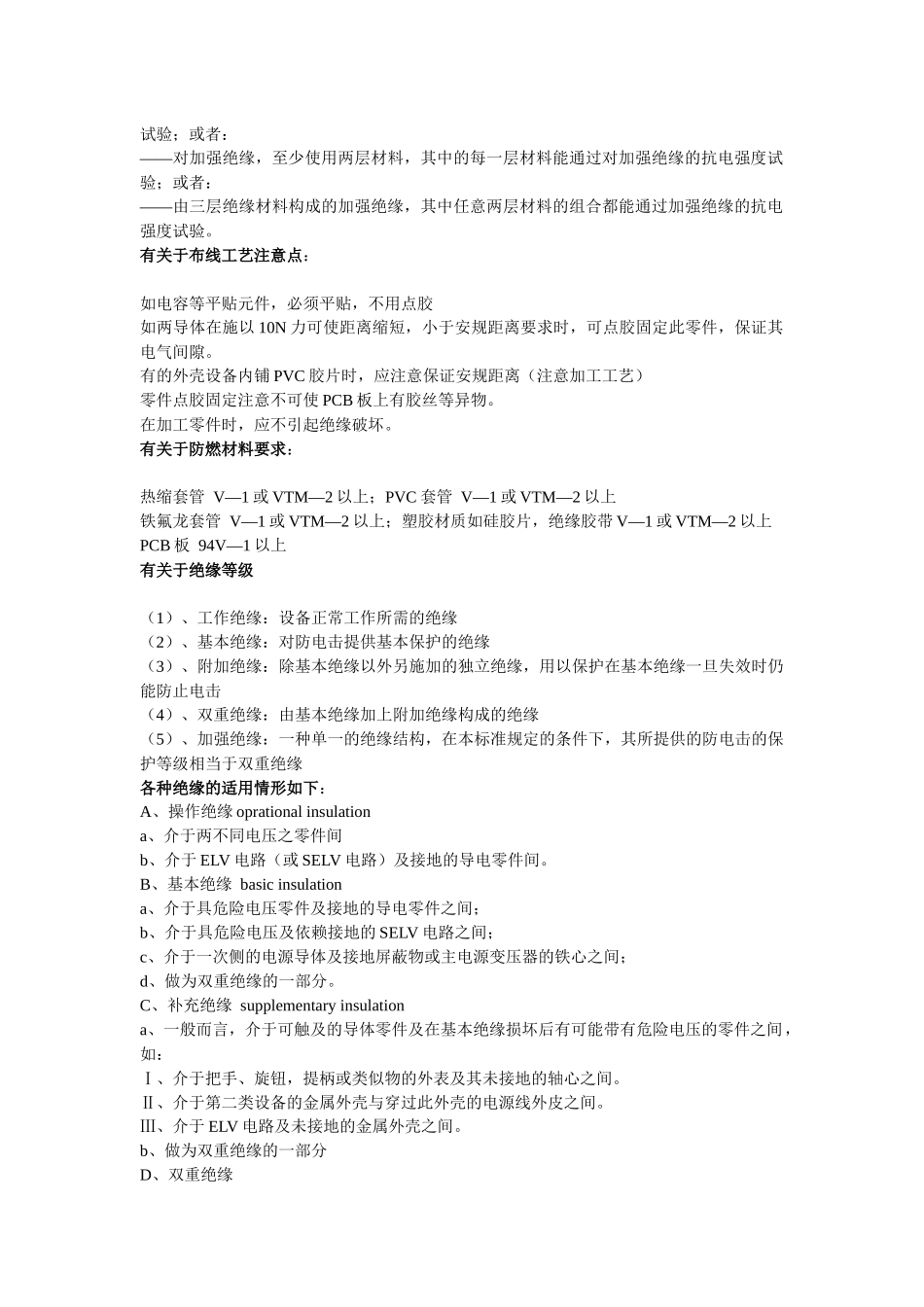

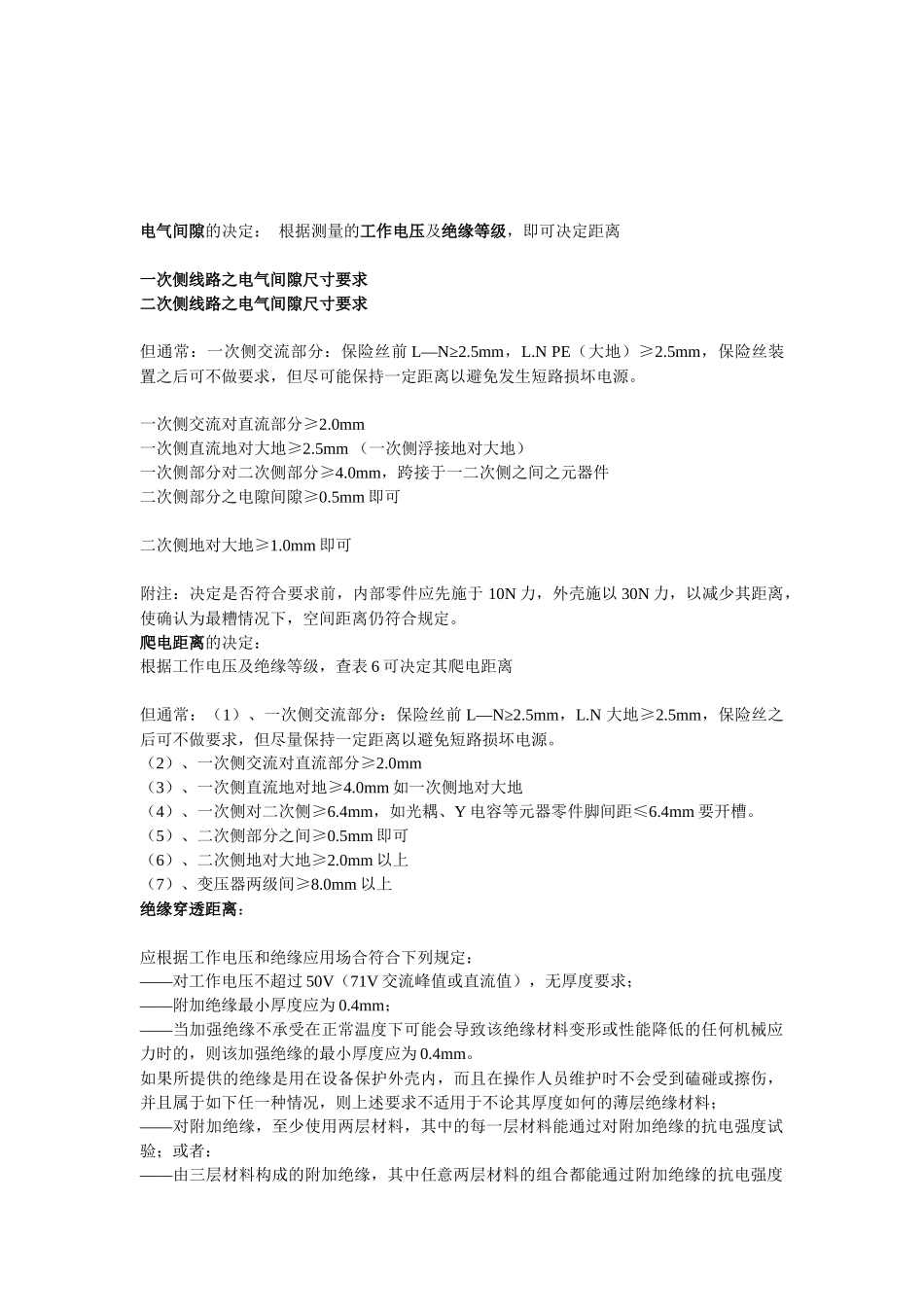

Clearance 和 Creepage 的区别,电气间隙和爬电距离的意思及区别Clearance（电气间隙）是什么意思Clearance: 电气间隙--两个导电零部件之间或导电零部件与设备界面之间测得的最短空间距离. Creepage（爬电距离）是什么意思Creepage: 爬电距离--沿绝缘表面测得的两个导电零部件之间或导电零部件与设备界面之间的最短距离.Clearance 和 Creepage 的区别,电气间隙和爬电距离的区别按照字面意思，Clearance（电气间隙）是指两点空间的最短距离。Creepage（爬电距离）是是指两点沿绝缘表面的最短距离。从下面这张图很明显的能够看得出来。上面的实线是 Clearance（电气间隙）的最短距离，下面虚线是沿着绝缘表面 Creepage（爬电距离）的最短距离。电气间隙的决定： 根据测量的工作电压及绝缘等级，即可决定距离 一次侧线路之电气间隙尺寸要求二次侧线路之电气间隙尺寸要求但通常：一次侧交流部分：保险丝前 L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。 一次侧交流对直流部分≥2.0mm 一次侧直流地对大地≥2.5mm （一次侧浮接地对大地） 一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件 二次侧部分之电隙间隙≥0.5mm 即可 二次侧地对大地≥1.0mm 即可 附注：决定是否符合要求前，内部零件应先施于 10N 力，外壳施以 30N 力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。爬电距离的决定： 根据工作电压及绝缘等级，查表 6 可决定其爬电距离 但通常：（1）、一次侧交流部分：保险丝前 L—N≥2.5mm，L.N 大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。 （2）、一次侧交流对直流部分≥2.0mm （3）、一次侧直流地对地≥4.0mm 如一次侧地对大地 （4）、一次侧对二次侧≥6.4mm，如光耦、Y 电容等元器零件脚间距≤6.4mm 要开槽。 （5）、二次侧部分之间≥0.5mm 即可 （6）、二次侧地对大地≥2.0mm 以上 （7）、变压器两级间≥8.0mm 以上绝缘穿透距离： 应根据工作电压和绝缘应用场合符合下列规定： ——对工作电压不超过 50V（71V 交流峰值或直流值），无厚度要求； ——附加绝缘最小厚度应为 0.4mm； ——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的，则该加强绝缘的最小厚度应为 0.4mm。 如果所提供的绝缘是用在设备保护外壳内，而且在...
