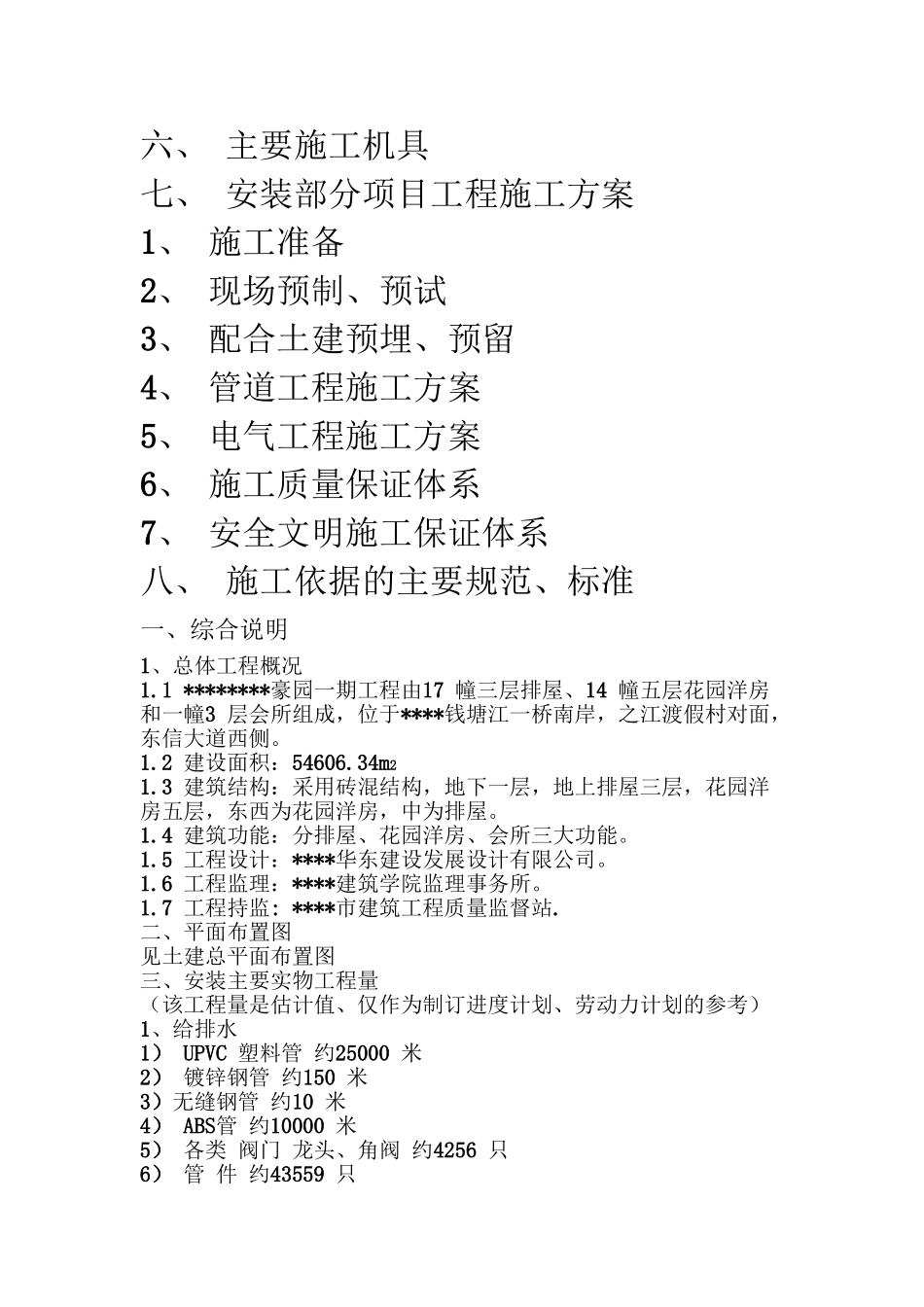

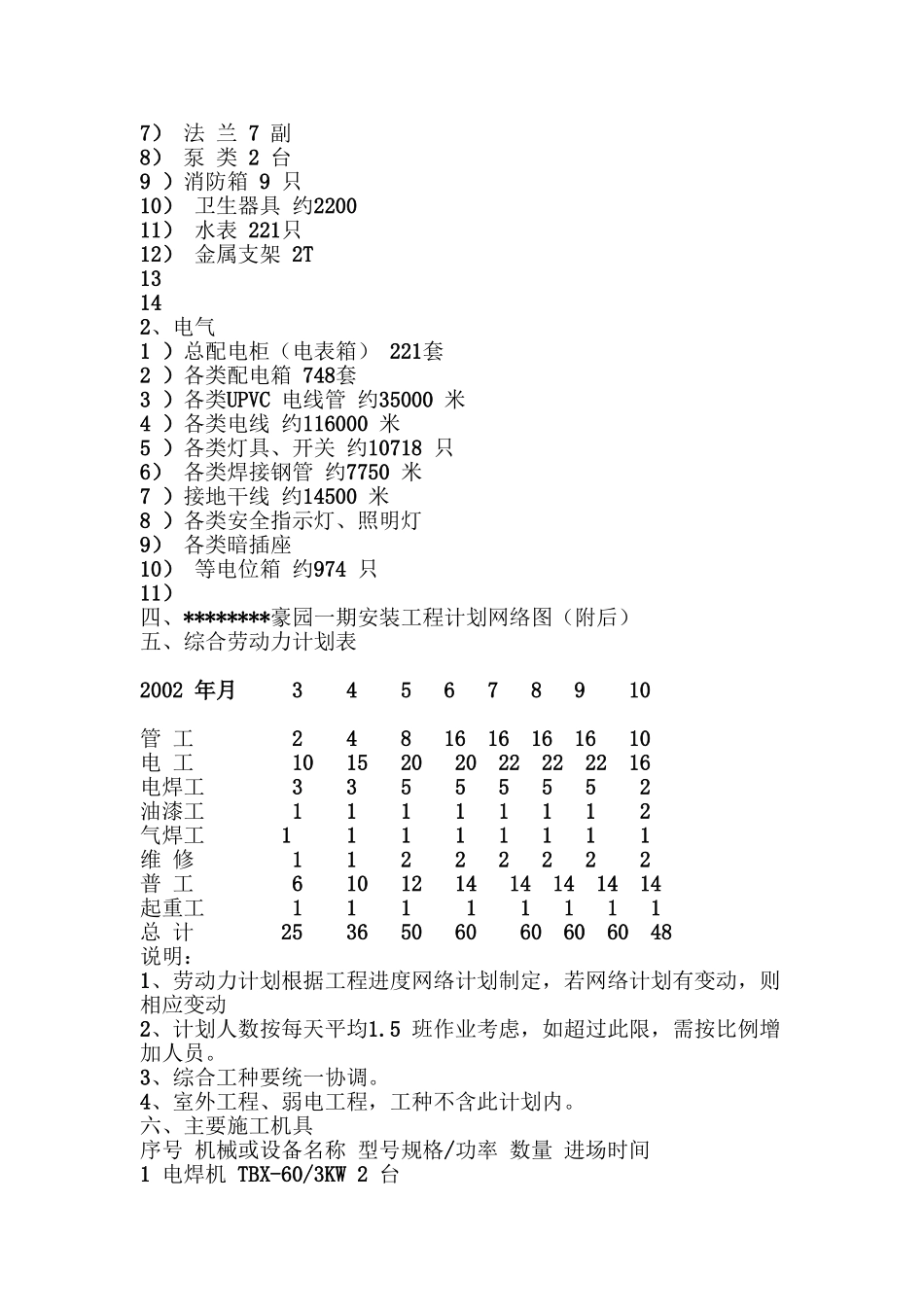

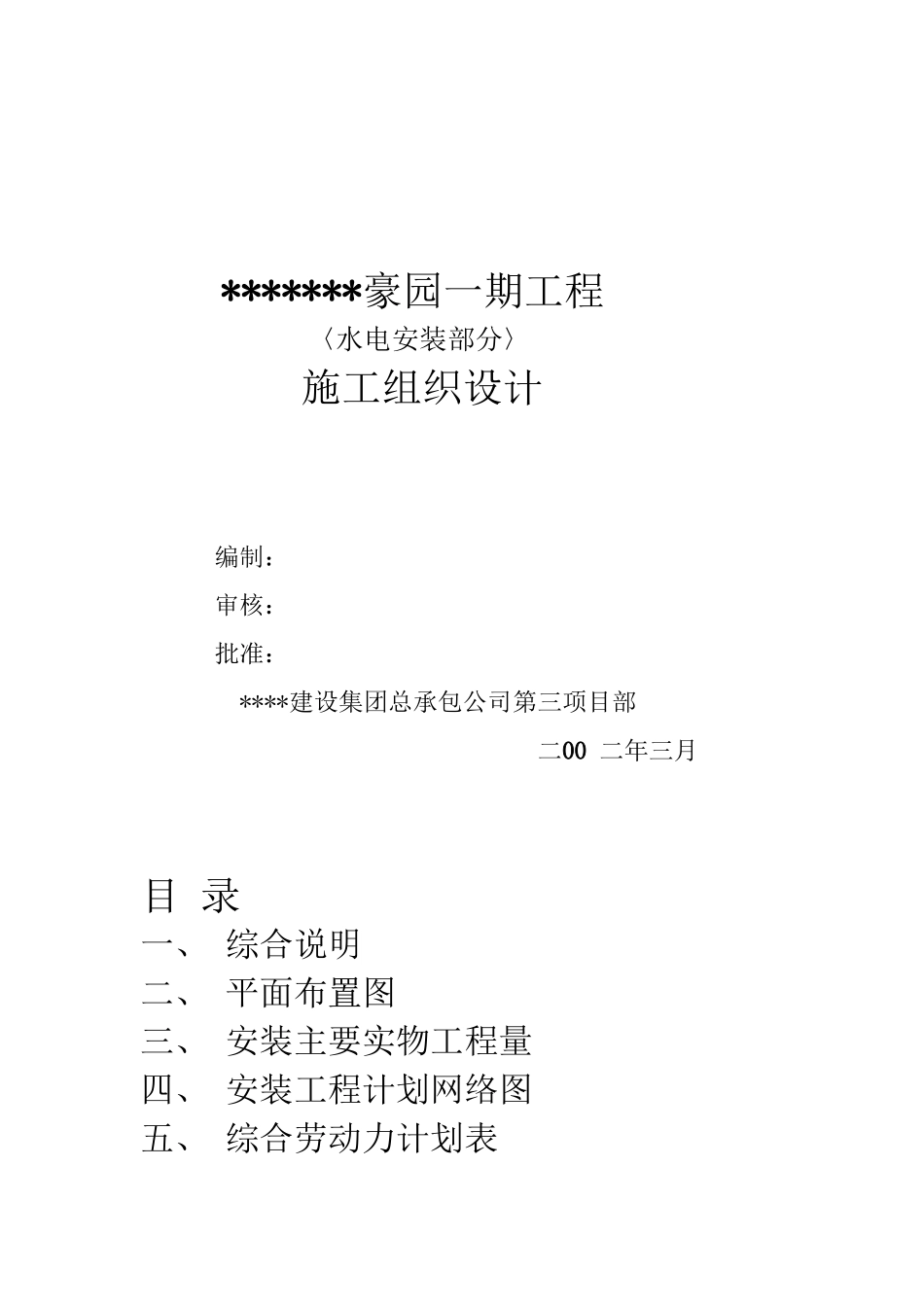

*******豪园一期工程〈水电安装部分〉施工组织设计编制：审核：批准：****建设集团总承包公司第三项目部二00 二年三月目 录一、 综合说明二、 平面布置图三、 安装主要实物工程量四、 安装工程计划网络图五、 综合劳动力计划表六、 主要施工机具七、 安装部分项目工程施工方案1、 施工准备2、 现场预制、预试3、 配合土建预埋、预留4、 管道工程施工方案5、 电气工程施工方案6、 施工质量保证体系7、 安全文明施工保证体系八、 施工依据的主要规范、标准一、综合说明1、总体工程概况1.1 ********豪园一期工程由17 幢三层排屋、14 幢五层花园洋房和一幢3 层会所组成，位于****钱塘江一桥南岸，之江渡假村对面，东信大道西侧。1.2 建设面积：54606.34m21.3 建筑结构：采用砖混结构，地下一层，地上排屋三层，花园洋房五层，东西为花园洋房，中为排屋。1.4 建筑功能：分排屋、花园洋房、会所三大功能。1.5 工程设计：****华东建设发展设计有限公司。1.6 工程监理：****建筑学院监理事务所。1.7 工程持监: ****市建筑工程质量监督站.二、平面布置图见土建总平面布置图三、安装主要实物工程量（该工程量是估计值、仅作为制订进度计划、劳动力计划的参考）1、给排水1） UPVC 塑料管 约25000 米2） 镀锌钢管 约150 米3）无缝钢管 约10 米4） ABS管 约10000 米5） 各类 阀门 龙头、角阀 约4256 只6） 管 件 约43559 只7） 法 兰 7 副8） 泵 类 2 台9 ）消防箱 9 只10） 卫生器具 约220011） 水表 221只12） 金属支架 2T13142、电气1 ）总配电柜（电表箱） 221套2 ）各类配电箱 748套3 ）各类UPVC 电线管 约35000 米4 ）各类电线 约116000 米5 ）各类灯具、开关 约10718 只6） 各类焊接钢管 约7750 米7 ）接地干线 约14500 米8 ）各类安全指示灯、照明灯9） 各类暗插座10） 等电位箱 约974 只11）四、********豪园一期安装工程计划网络图（附后）五、综合劳动力计划表2002 年月 3 4 5 6 7 8 9 10管 工 2 4 8 16 16 16 16 10电 工 10 15 20 20 22 22 22 16电焊工 3 3 5 5 5 5 5 2油漆工 1 1 1 1 1 1 1 2气焊工 1 1 1 1 1 1 1 1维 修 1 1 2 2 2 2 2 2普 工 6 10 12 14 14 14 14 14起重工 1 1 1 1 1 1 1 1总 计 25 36 50 60 60 60 60 48说明：1、劳动力计划根据工程进度...
