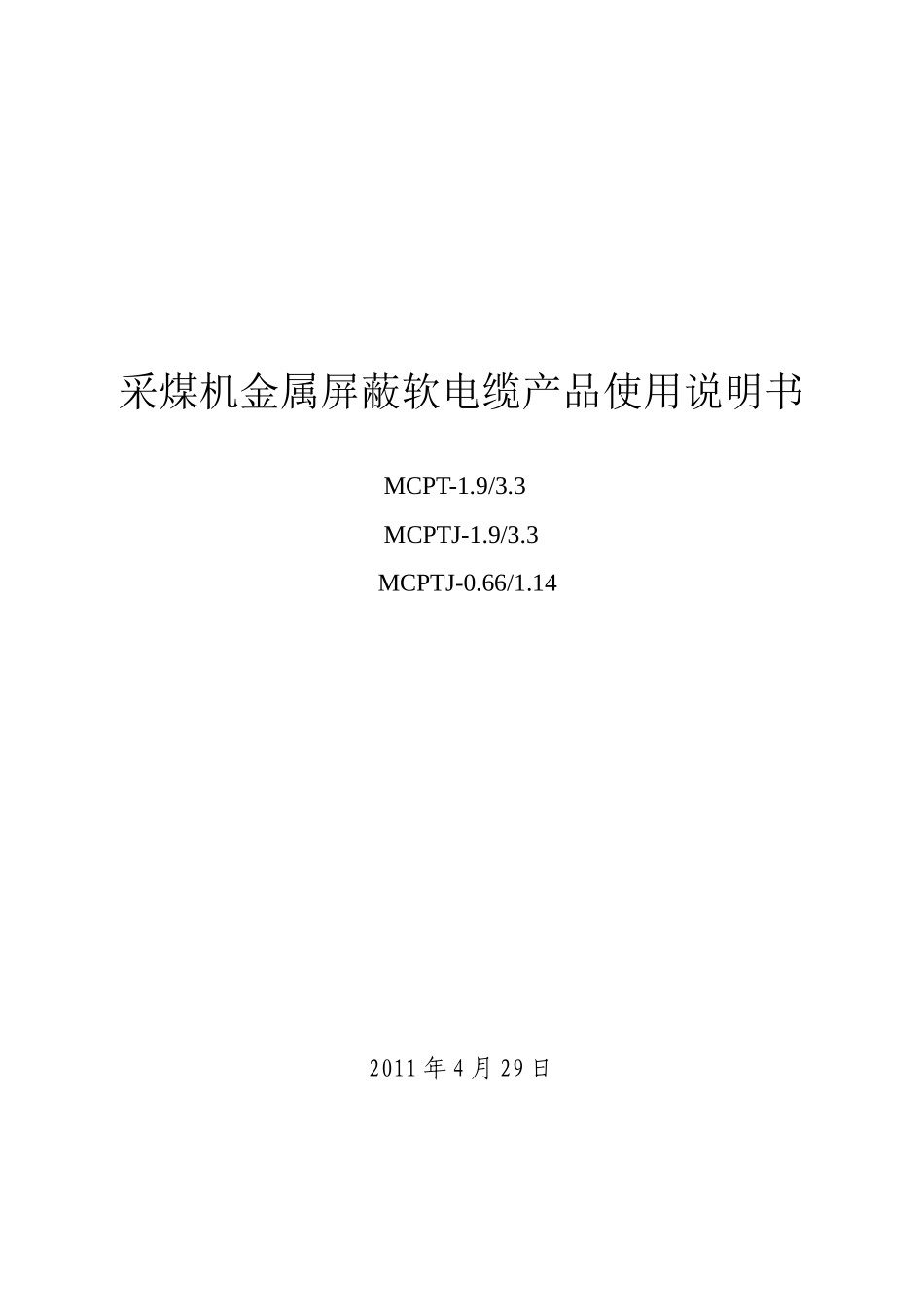

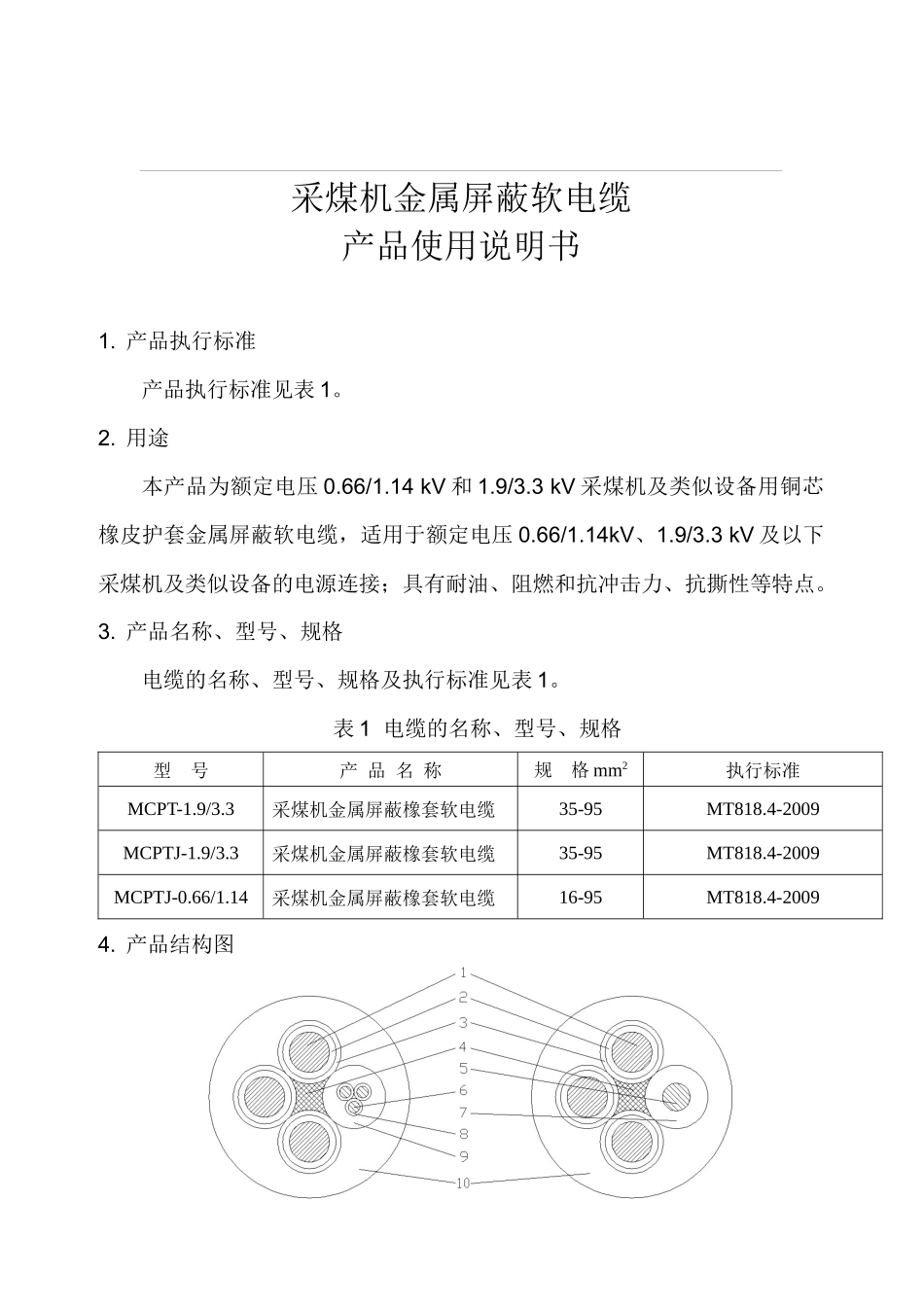

采煤机金属屏蔽软电缆产品使用说明书MCPT-1.9/3.3MCPTJ-1.9/3.3 MCPTJ-0.66/1.142011 年 4 月 29 日采煤机金属屏蔽软电缆产品使用说明书1. 产品执行标准产品执行标准见表 1。2. 用途本产品为额定电压 0.66/1.14 kV 和 1.9/3.3 kV 采煤机及类似设备用铜芯橡皮护套金属屏蔽软电缆，适用于额定电压 0.66/1.14kV、1.9/3.3 kV 及以下采煤机及类似设备的电源连接；具有耐油、阻燃和抗冲击力、抗撕性等特点。3. 产品名称、型号、规格电缆的名称、型号、规格及执行标准见表 1。表 1 电缆的名称、型号、规格型 号产 品 名 称 规 格 mm2执行标准MCPT-1.9/3.3采煤机金属屏蔽橡套软电缆35-95MT818.4-2009MCPTJ-1.9/3.3采煤机金属屏蔽橡套软电缆35-95MT818.4-2009MCPTJ-0.66/1.14采煤机金属屏蔽橡套软电缆16-95MT818.4-20094. 产品结构图 MCPT-1.9/3.3 MCPTJ-0.66/1.14 MCPTJ-1.9/3.31－动力线芯导体；2－动力线芯绝缘；3－金属/纤维编织屏蔽；4－地线芯导体；5－辅助线芯导体；6－控制线芯导体；7－辅助线芯绝缘；8－控制线芯绝缘；9－控制线芯包覆层；10－外护套。5. 技术要求（1）额定电压为 0.66/1.14kV 电缆应能经受交流电压 3700V/ 5min 不击穿；1.9/3.3 kV 电缆应能经受交流电压 6800V/ 5min 不击穿；电缆 20℃的绝缘电阻应符合表 2 的规定。（2）、电缆线芯结构，绝缘和护套厚度应符合 MT818.4-2009 的规定。（3）、导体 20℃直流电阻符合表 3 的规定。（4）、电缆的燃烧特性符合 MT386-1995 标准规定。表 2线芯类型动力线芯标称截面mm220℃的绝缘电阻 最小值MΩ·km额定电压 0.66/1.14kV 及以下额定电压 1.9/3.3kV动力线芯或辅助线芯1625355070953503002602302102001150980850740630550控制线芯4/6100100表 3动力线芯标称截面mm220℃的导体直流电阻不大于Ω/km动力线芯标称截面mm220℃的导体直流电阻不大于Ω/km动力线芯标称截面mm220℃的导体直流电阻不大于Ω/km16251.240.79535500.5650.39370950.2770.2106. 产品使用工作条件额定工作电压（U0/U）分别为 0.66/1.14kV 和 1.9/3.3kV；电缆长期允许工作温度为90℃；敷设电缆时的环境温度应不低于-20℃，不高于+50℃；电缆最小弯曲半径为电缆直径的 6 倍；电缆的地线芯应良好接地。7. 技术参数： 电缆的结构尺寸参数应符合表 4、表 5、表 6 的要求。表 4 额定电压 0.66/1.14kV 电缆尺寸参数（MCPTJ-0.66/1.14）芯数×导体...
