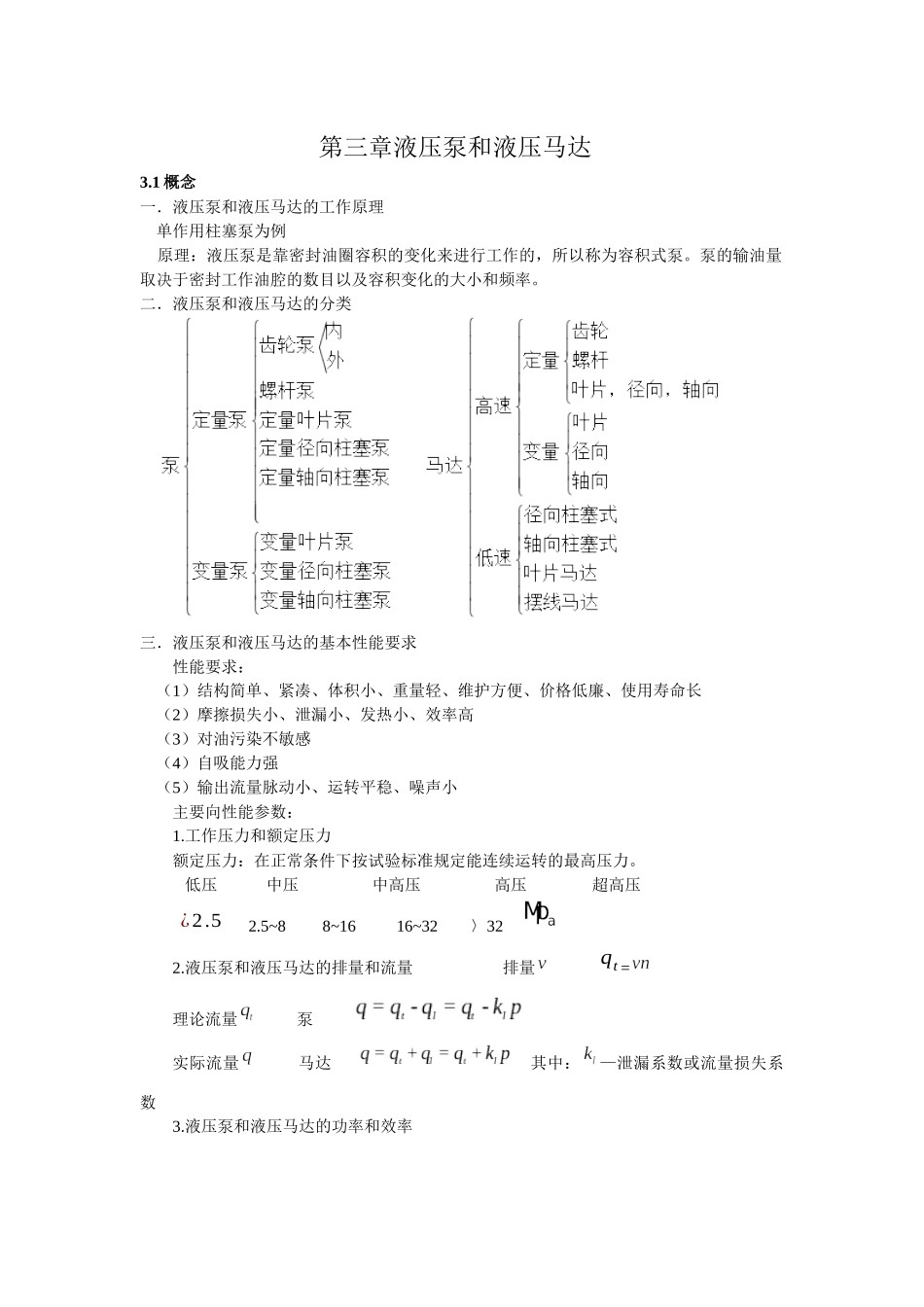

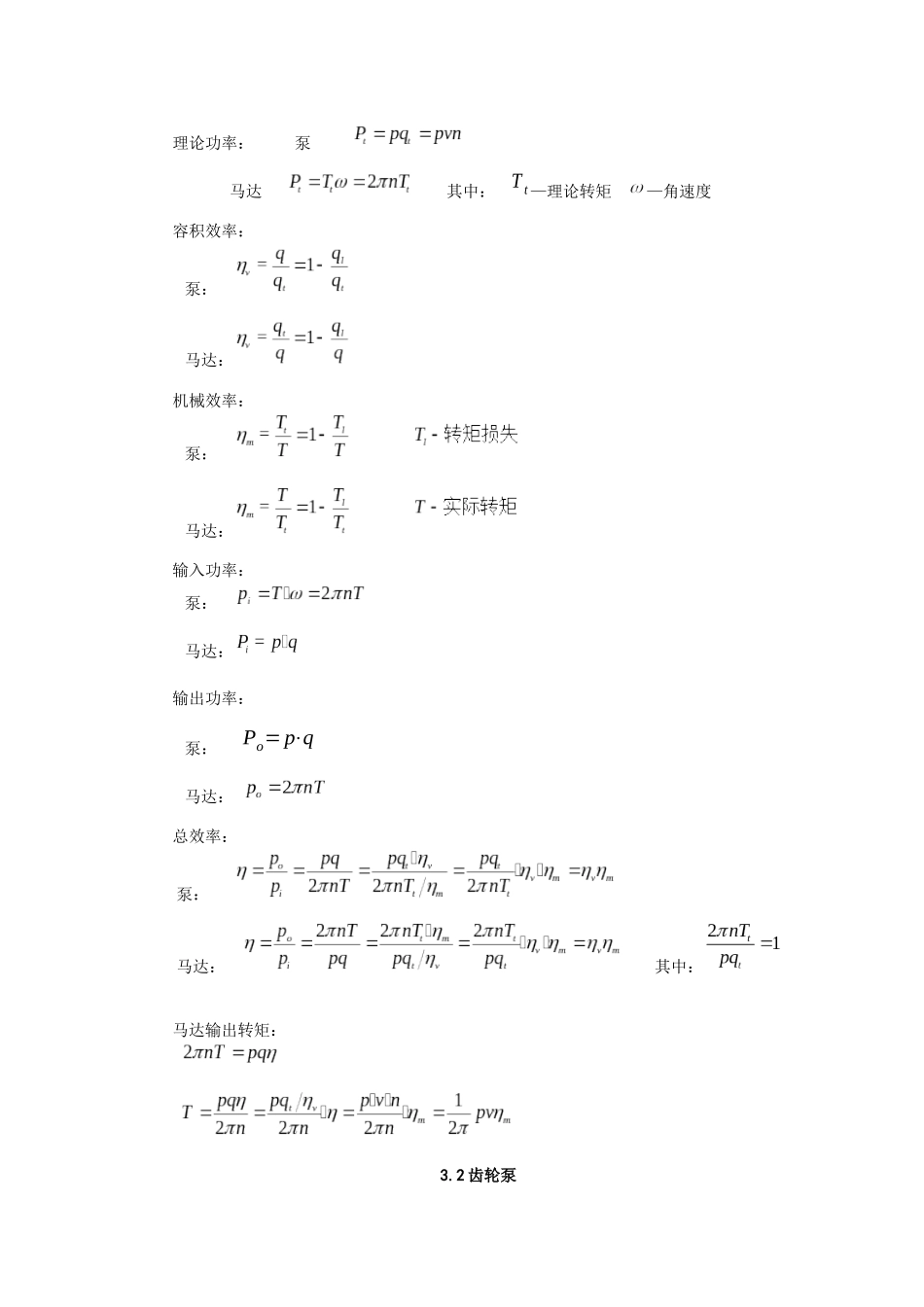

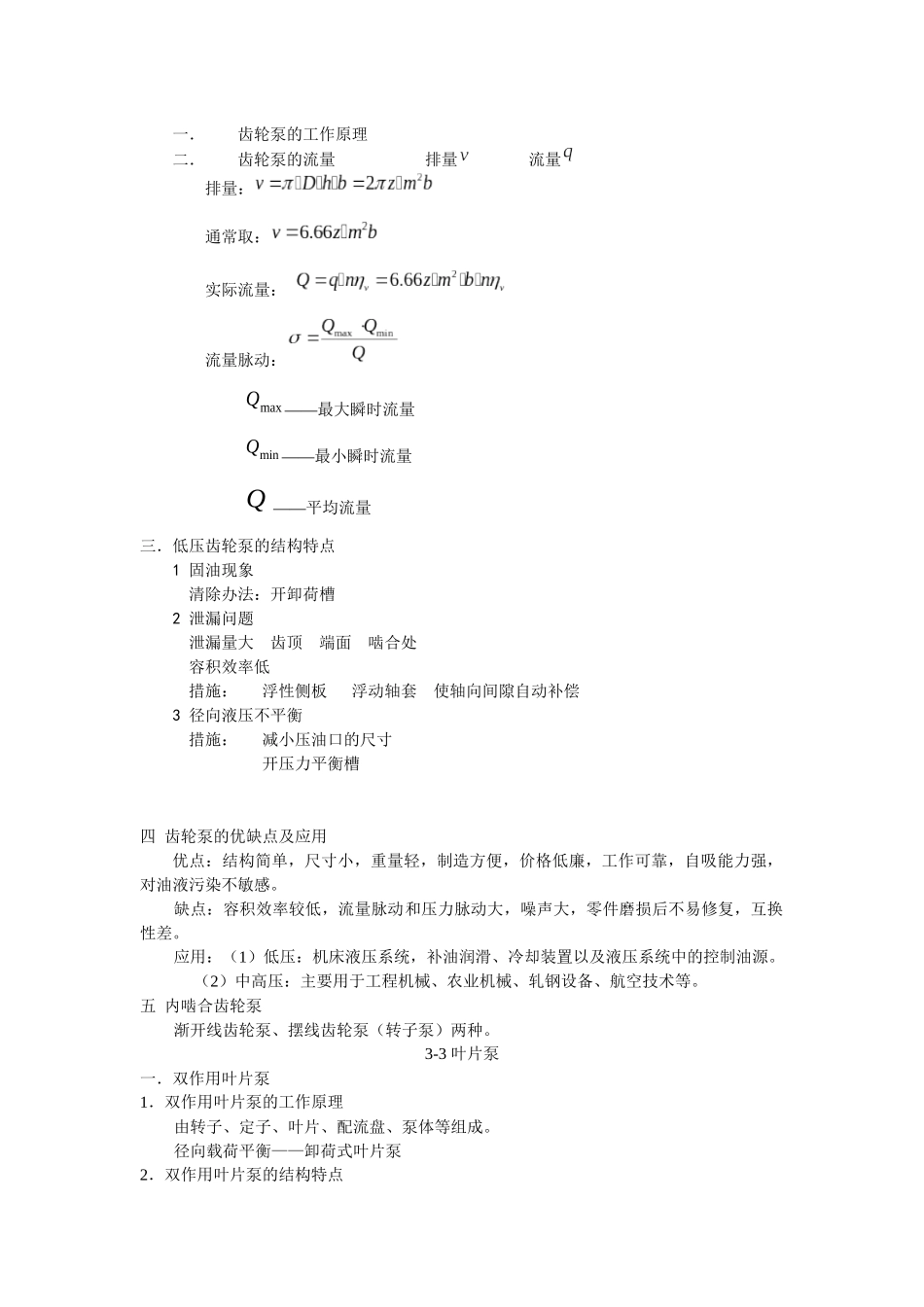

第三章液压泵和液压马达3.1 概念一．液压泵和液压马达的工作原理 单作用柱塞泵为例 原理：液压泵是靠密封油圈容积的变化来进行工作的，所以称为容积式泵。泵的输油量取决于密封工作油腔的数目以及容积变化的大小和频率。二．液压泵和液压马达的分类 三．液压泵和液压马达的基本性能要求性能要求：（1）结构简单、紧凑、体积小、重量轻、维护方便、价格低廉、使用寿命长（2）摩擦损失小、泄漏小、发热小、效率高（3）对油污染不敏感（4）自吸能力强（5）输出流量脉动小、运转平稳、噪声小主要向性能参数：1.工作压力和额定压力额定压力：在正常条件下按试验标准规定能连续运转的最高压力。 低压 中压 中高压 高压 超高压 ¿2.5 2.5~8 8~16 16~32 〉32 2.液压泵和液压马达的排量和流量 排量 qt =理论流量 泵 实际流量 马达 其中：—泄漏系数或流量损失系数3.液压泵和液压马达的功率和效率 理论功率： 泵 马达 其中： T t —理论转矩 —角速度容积效率： 泵： 马达： 机械效率： 泵： 马达：输入功率： 泵： 马达：输出功率： 泵： Po=p⋅q 马达： 总效率： 泵： 马达： 其中：马达输出转矩： 3.2 齿轮泵一．齿轮泵的工作原理二．齿轮泵的流量 排量 流量排量： 通常取： 实际流量： 流量脉动：Qmax ——最大瞬时流量Qmin ——最小瞬时流量Q ——平均流量三．低压齿轮泵的结构特点1 固油现象 清除办法：开卸荷槽2 泄漏问题 泄漏量大 齿顶 端面 啮合处 容积效率低 措施： 浮性侧板 浮动轴套 使轴向间隙自动补偿3 径向液压不平衡 措施： 减小压油口的尺寸 开压力平衡槽 四 齿轮泵的优缺点及应用优点：结构简单，尺寸小，重量轻，制造方便，价格低廉，工作可靠，自吸能力强，对油液污染不敏感。缺点：容积效率较低，流量脉动和压力脉动大，噪声大，零件磨损后不易修复，互换性差。应用：（1）低压：机床液压系统，补油润滑、冷却装置以及液压系统中的控制油源。 （2）中高压：主要用于工程机械、农业机械、轧钢设备、航空技术等。五 内啮合齿轮泵渐开线齿轮泵、摆线齿轮泵（转子泵）两种。3-3 叶片泵一．双作用叶片泵1．双作用叶片泵的工作原理由转子、定子、叶片、配流盘、泵体等组成。径向载荷平衡——卸荷式叶片泵2．双作用叶片泵的结构特点（1）定子曲线两段长半径圆弧、两段外径圆弧、四段过渡曲线变加速曲线 （1）变减速曲线 （2）——曲线的极径——过渡曲线的中心...
