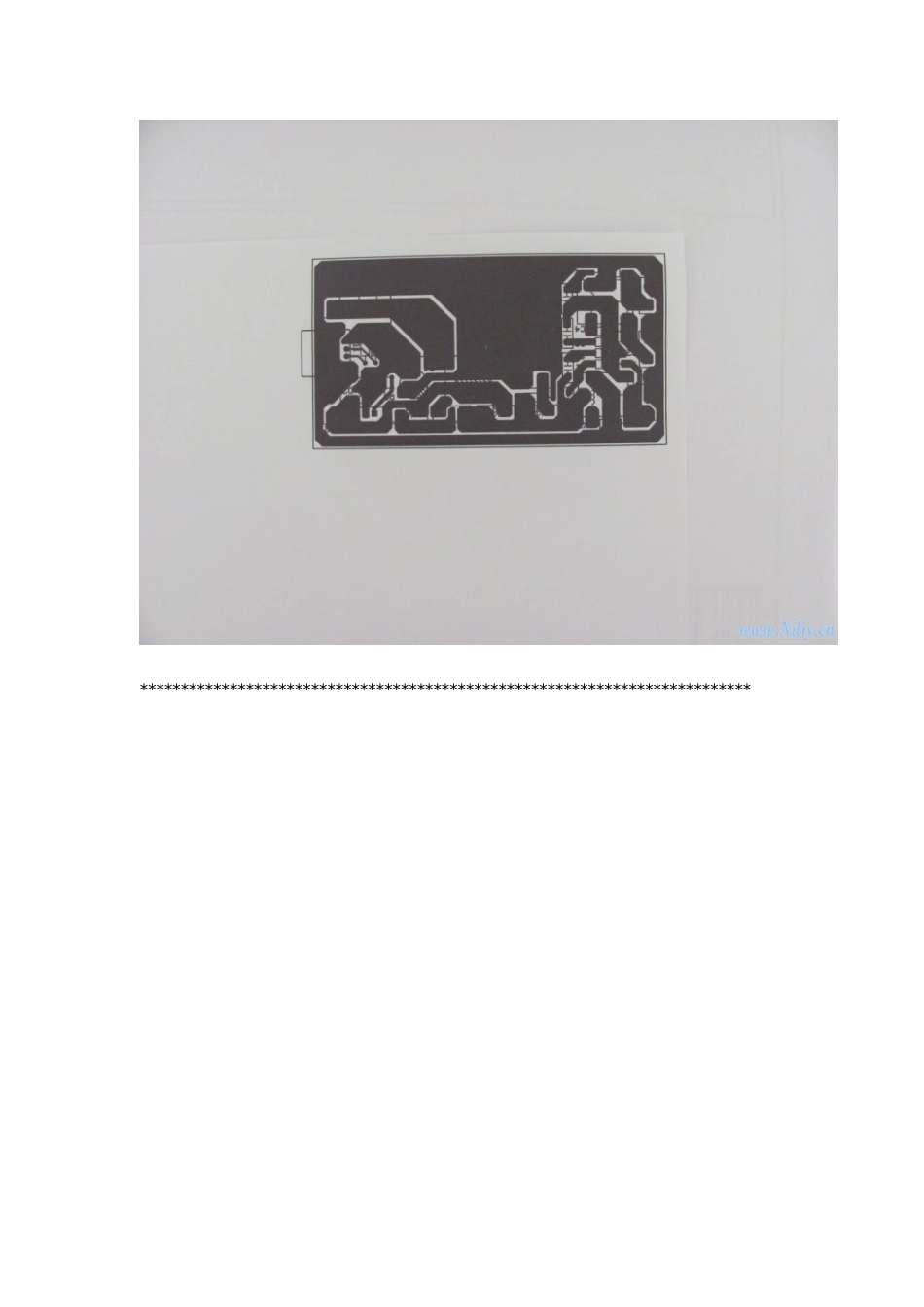

虽然今天时间已经不早了，但是我要坚持把这个帖子发出来，一是要兑现我的承诺；二是要尽早让关注我的坛友看到这个帖子，另外呢，我写这个帖子的初衷就是想让更多喜欢电子 DIY 的坛友们可以早日自己手工做出自己的 PCB，而不是总是用洞洞板做 DIY，或者花相对较高的价格去厂家打样。有人可能认为我这样做在一定程度上损害了 PCB 打样商家的利益，我只想说：技术无罪，DIY 万岁！！在这里，还要感谢坛友“如果你知道”提供PCB 图纸！好了，闲言少叙，言归正传！ 首先，我需要说的是，有兴趣自己做 PCB 板子的坛友耐心地看完，简单的思考以后，我相信，这篇帖子一定可以起到比较好的效果！~Action！！！！！***************************************************************************第一步：请出最大的工具———打印机，首先用打印机打印出 1:1 比例的 PCB，备用***************************************************************************第二步：准备覆铜板，以及钢尺、钩刀；***************************************************************************第三步：切割覆铜板***************************************************************************第四步：将切割好的覆铜板放在直角桌沿，掰！***************************************************************************第五步：比量一下一开始打印的 PCB 大小，继续修剪覆铜板到合适大小好了，覆铜板已经被切割成了合适的大小，如下图***************************************************************************第六步：将覆铜板的边缘毛刺打磨干净，得到大小适合且没有毛刺的覆铜板***************************************************************************第七步：用砂纸打磨覆铜板，直至光亮***************************************************************************第八步：用菲林纸反白打印 PCB，备用，左侧是线路+元件孔，右侧用作盖蓝油时使用***************************************************************************第九步：准备贴干膜***************************************************************************第十步：贴干膜，方法类似于贴手机膜，如果不会贴，可以到路边观摩一下贴膜的人，呵呵！开个玩笑！~~~***************************************************************************第十一步：曝光，用到了打印的...
