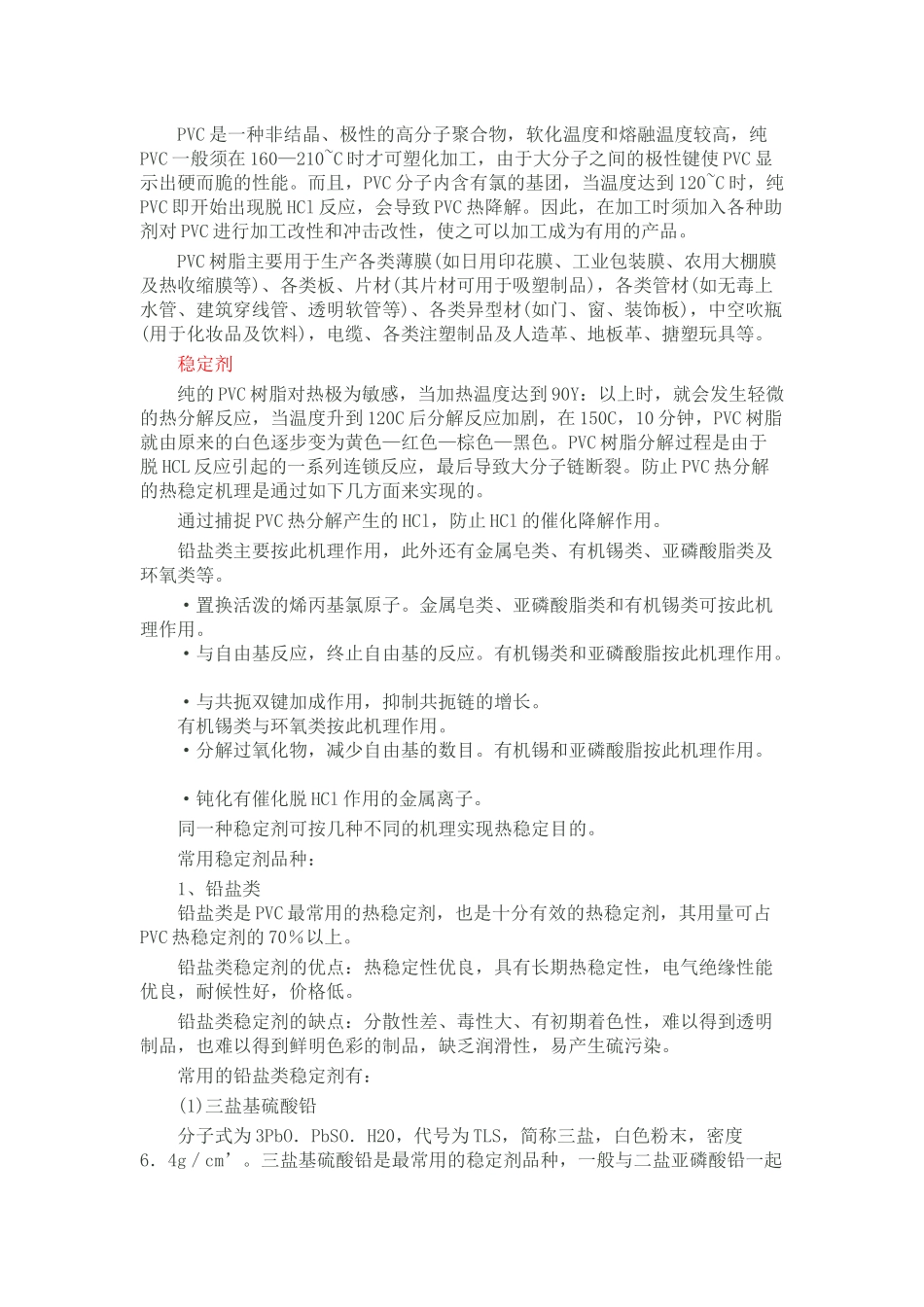

摘要：PVC 塑料型材配方主要由 PVC 树脂和助剂组成的，其中助剂按功能又分为：热稳定剂、润滑，剂、加工改性剂、冲击改性剂、填充剂、耐老化剂、着色剂等。配方的设计原理和各类配方的特点 PVC 塑料型材配方主要由 PVC 树脂和助剂组成的，其中助剂按功能又分为：热稳定剂、润滑，剂、加工改性剂、冲击改性剂、填充剂、耐老化剂、着色剂等。在设计 PVC 配方之前，首先应了解 PVC 树脂和各种助剂的性能。 原料与助剂 PVC 树脂 生产 PVC 塑料型材的树脂是聚氯乙烯树脂(PVC)，聚氯乙烯是由氯乙烯单体聚合而成的聚合物，产量仅次于 PE，居第二位。 PVC 树脂由于聚合中的分散剂的不同可分为疏松型(XS)和紧密型(Ⅺ)两种。疏松型粒径为 0．1—0．2mm，表面不规则，多孔，呈棉花球状，易吸收增塑剂，紧密型粒径为 0．1mm 以下，表面规则，实心，呈乒乓球状，不易吸收增塑剂，目前使用疏松型的较多。 PVC 又可分为普通级(有毒 PVC)和卫生级’ (无毒 PVC)。卫生级要求氯乙烯(VC)含量低于 lOXl0-6，可用于食品及医学。合成工艺不同，PVC 又可分为悬浮法 PVC 和乳液法 PVC。根据国家标准 GB／T5761-93《悬浮法通用型聚氯乙烯树脂检验标准》规定，悬浮法 PVC 分为 PVC-SGl 到 PVC-SG8Jk 种树脂，其中数字越小，聚合度越大，分子量也越大，强度越高，但熔融流动越困难，加工也越困难。具体选择时，做软制品时，一般使用 PVC-SGl、PVC-SG2、PVC-SG3 型，需要加人大量增塑剂。例如聚氯乙烯膜使用 SG-2 树脂，加入 50~80 份的增塑剂。而加工硬制品时，一般不加或很少量加入增塑剂，所以用 PVC-SG4、VC-SG5、PVC-SG6、PVC-SG7、PVC-SG8 型。如 PVC 硬管材使用 SG-4 树脂、塑料门窗型材使用 SG-5 树脂，硬质透明片使用 SG-6 树脂、硬质发泡型材使用 SG-7、SG-8 树脂。而乳液法 PVC 糊主要用于人造革、壁纸及地板革和蘸塑制品等。一些PVC 树脂厂家出厂的 PVC 树脂按聚合度(聚合度是单元链节的个数，聚合度乘以链节分子量等于聚合物分子量)分类，如山东齐鲁石化总厂生产的 PVC 树脂，出厂的产品为 SK-700；SK-800；SK—1000；SK—1100；SK-1200 等。其 SG-5 树脂对应的聚合度为 1000—1100。PVC 树脂的物化性能见第四篇。 PVC 粉末为一种白色粉末，密度在 1．35—1．45g／cm3 之间，表观密度在0．4-0．5g／cm3。视增塑剂含量大小可为软、硬制品，一般增塑剂含量 0-5 份为硬制品，5-25 份...
