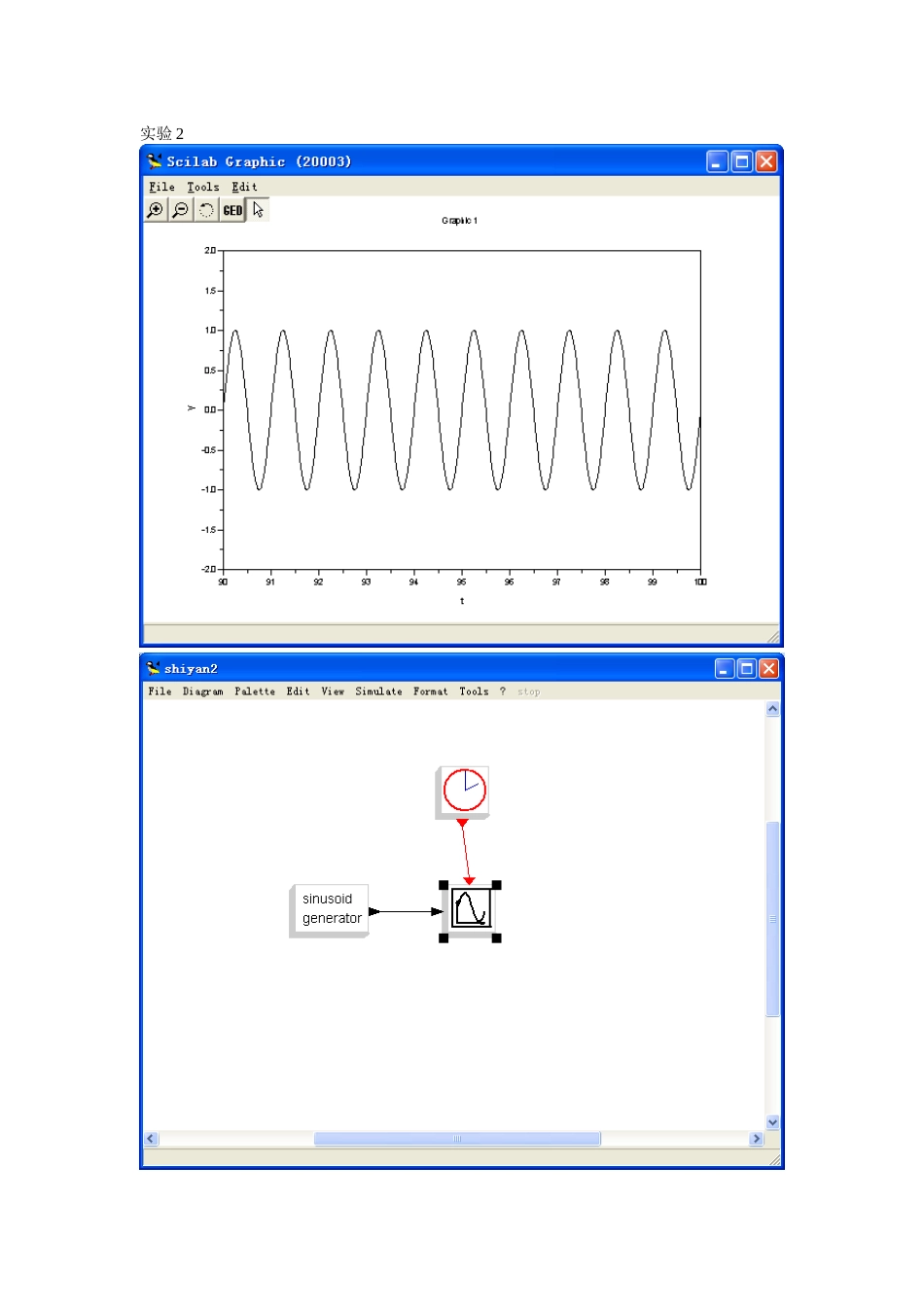

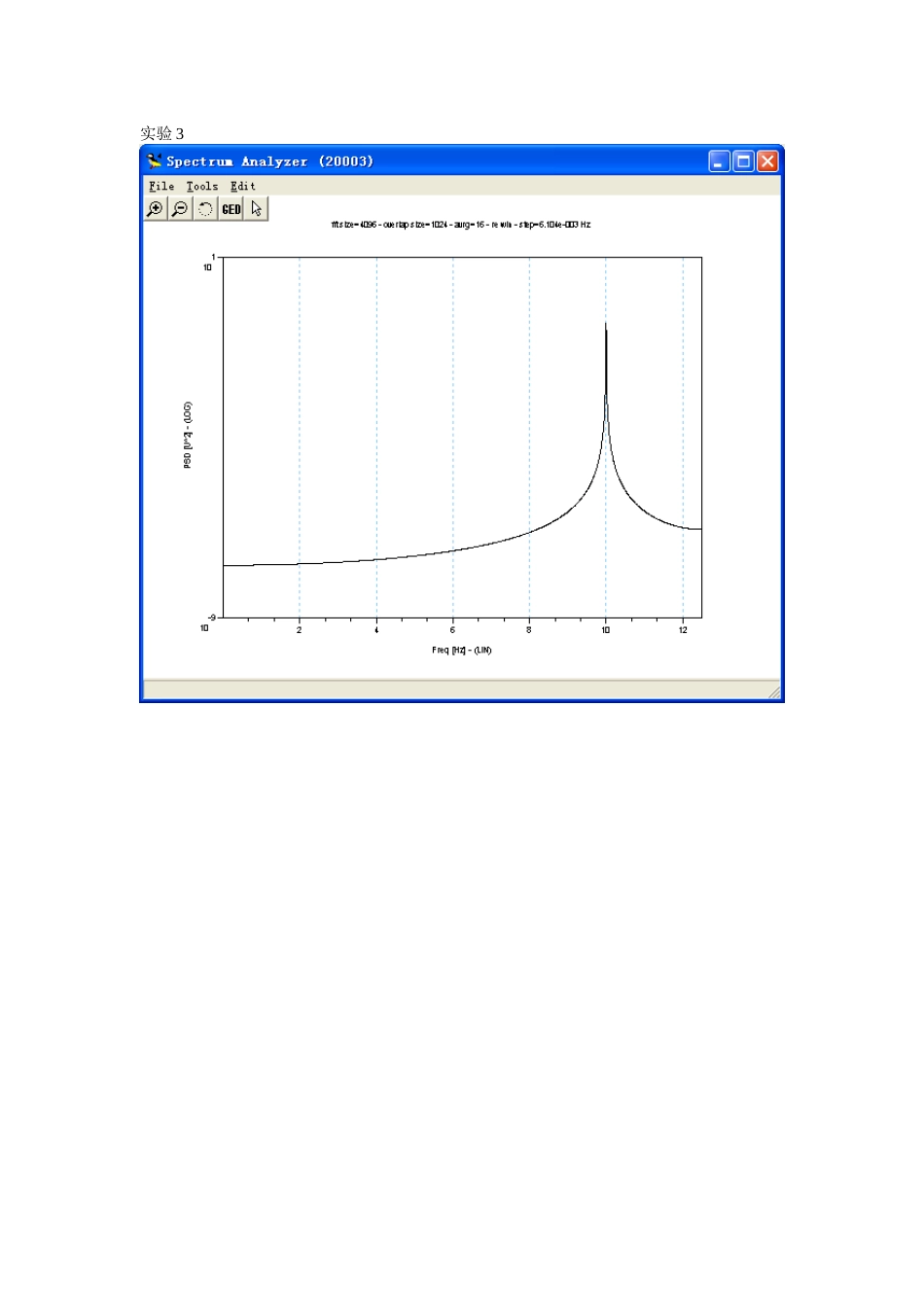

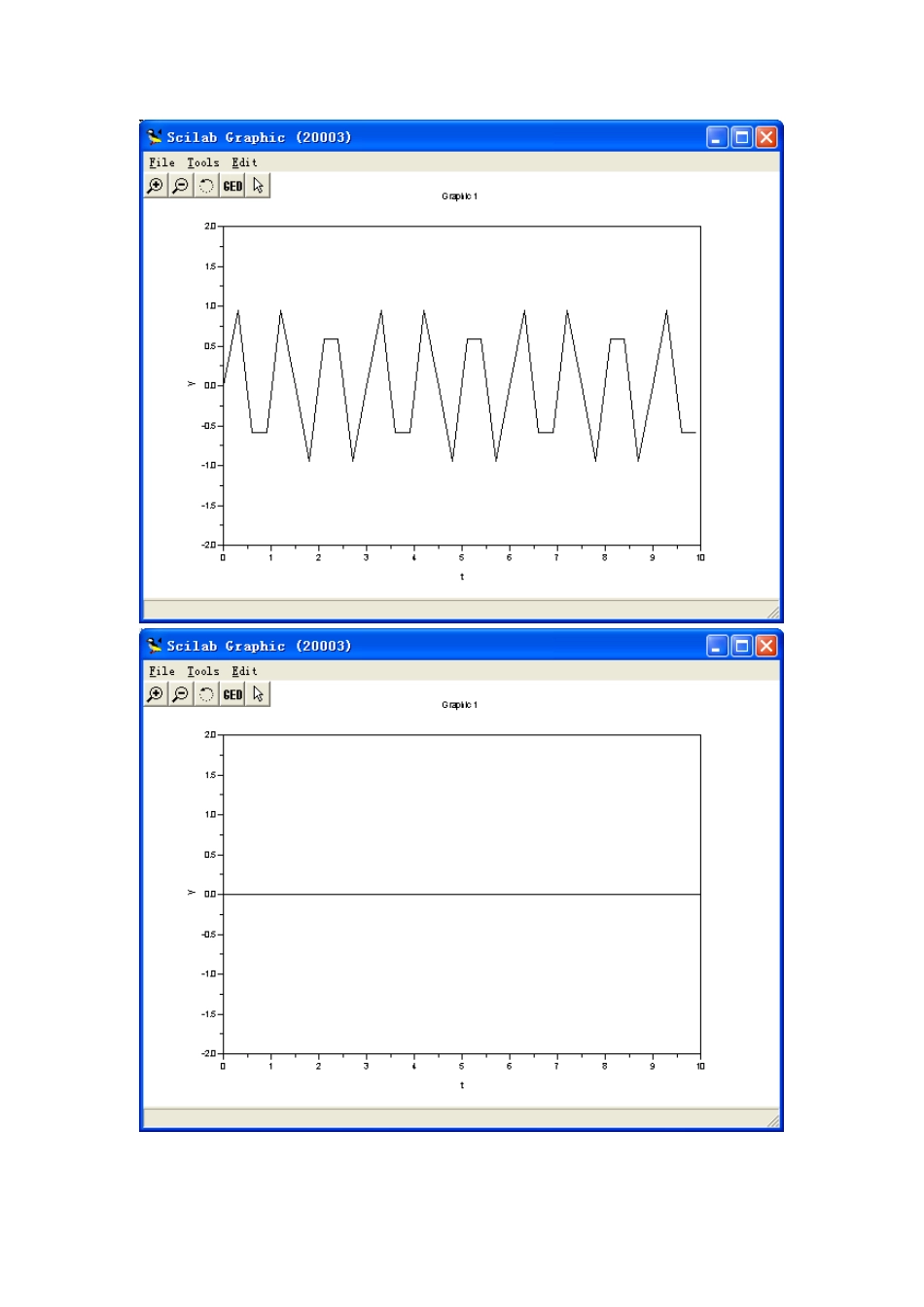

实验 2实验 3Type of window2Type of window4实验 5实验 7m(t)频率为 5：m(T)频率为 10Hz求和模块由加变减后：(2)编程：clear allexec t2f.sci;exec f2t.sci;//参数初始化f0=1;f1=0.5;fc=20;Ac=1; //时间单位为 ms，频率单位为 KHz,幅度单位为 Vfs=10*fc; //采样速率T=30; //截短时间N=T*fs; //采样点数dt=1/fs; //时域采样间隔 t=-T/2+[0:N-1]*dt; //时域采样点限制在[-T/2,T/2]df=1/T; //频域采样间隔f=-fs/2+[0:N-1]*df; //频域采样点限制在[-fs/2,fs/2]m=sin(2*%pi*f0*t)+2*cos(2*%pi*f1*t); //基带信号c=Ac*cos(2*%pi*fc*t); //载频信号M=t2f(m,fs); //基带信号频谱//产生 SSB 上边带信号及频谱MH=-%i*sign(f).*M; //在频域进行希尔伯特变换mh=real(f2t(MH,fs)); //希尔伯特变换后的信号s3=Ac*m.*cos(2*%pi*fc*t)-Ac*mh.*sin(2*%pi*fc*t); //SSB 信号S3=t2f(s3,fs); //SSB 上边带信号频谱//基带信号 m(t)和 SSB 上边带信号 s3(t)的波形xset("window",5) plot(t,m,"k",t,s3,"b",'LineWidth',2) title("基 带 信 号 m(t) 和 SSB 上 边 带 信 号 s(t) 的 波 形")xlabel("t(ms)") ylabel("m(t) & s(t)")mtlb_gridmtlb_axis([-3,3,-4,4])//基带信号频谱 M(f)和 SSB 上边带信号频谱 S3(f)xset("window",6)plot(f,abs(M),"k",f,abs(S3),"b",'LineWidth',2) title("基 带 信 号 频 谱 M(f) 和 SSB 上 边 带 信 号 频 谱 S(f)")xlabel("f(KHz)") ylabel("M(f) & S(f)")mtlb_gridmtlb_axis([-25,25,0,12])实验十二调制解调（1）解调（2）调制解调模型：扩展实验 2扩展—数字基带
