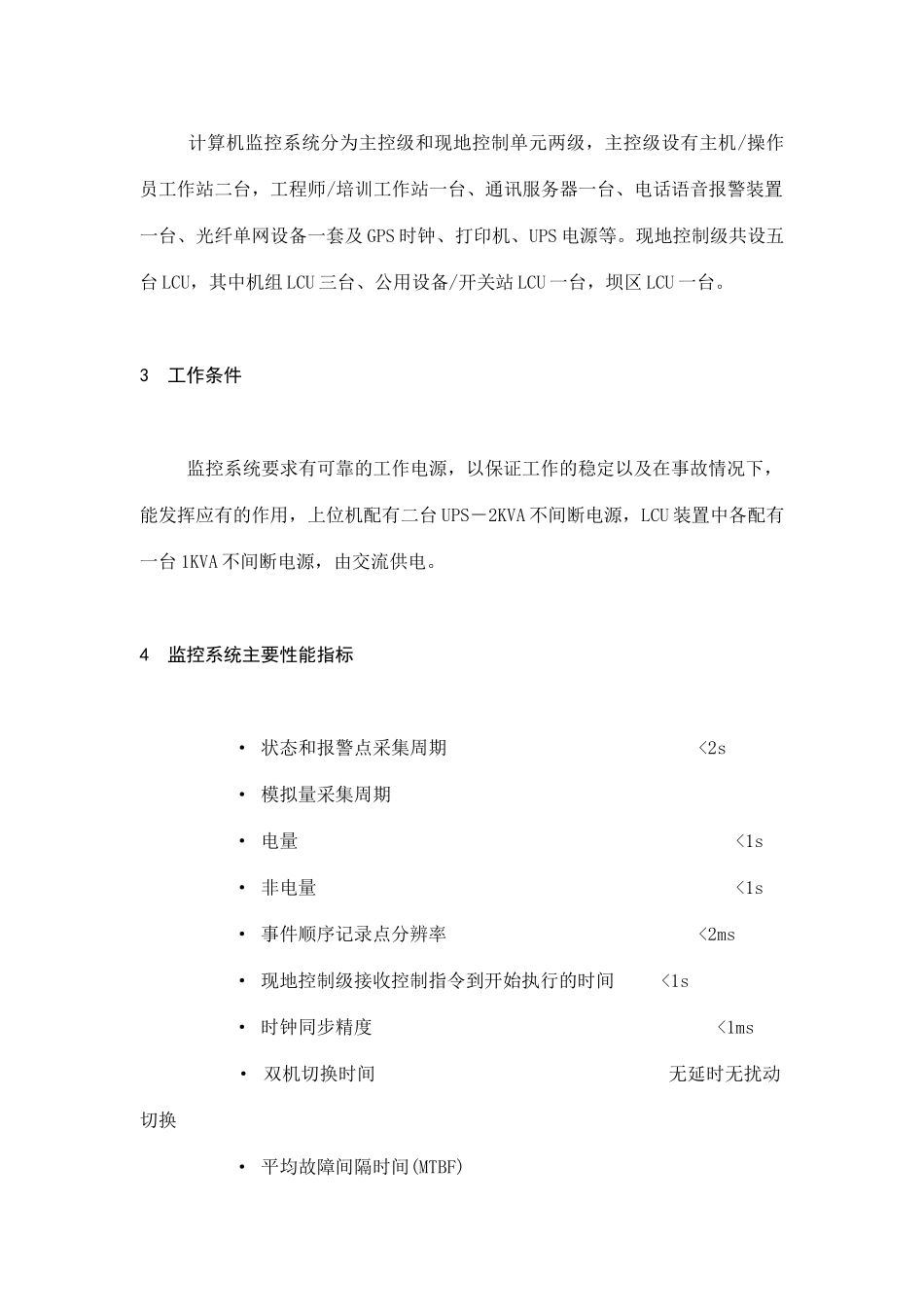

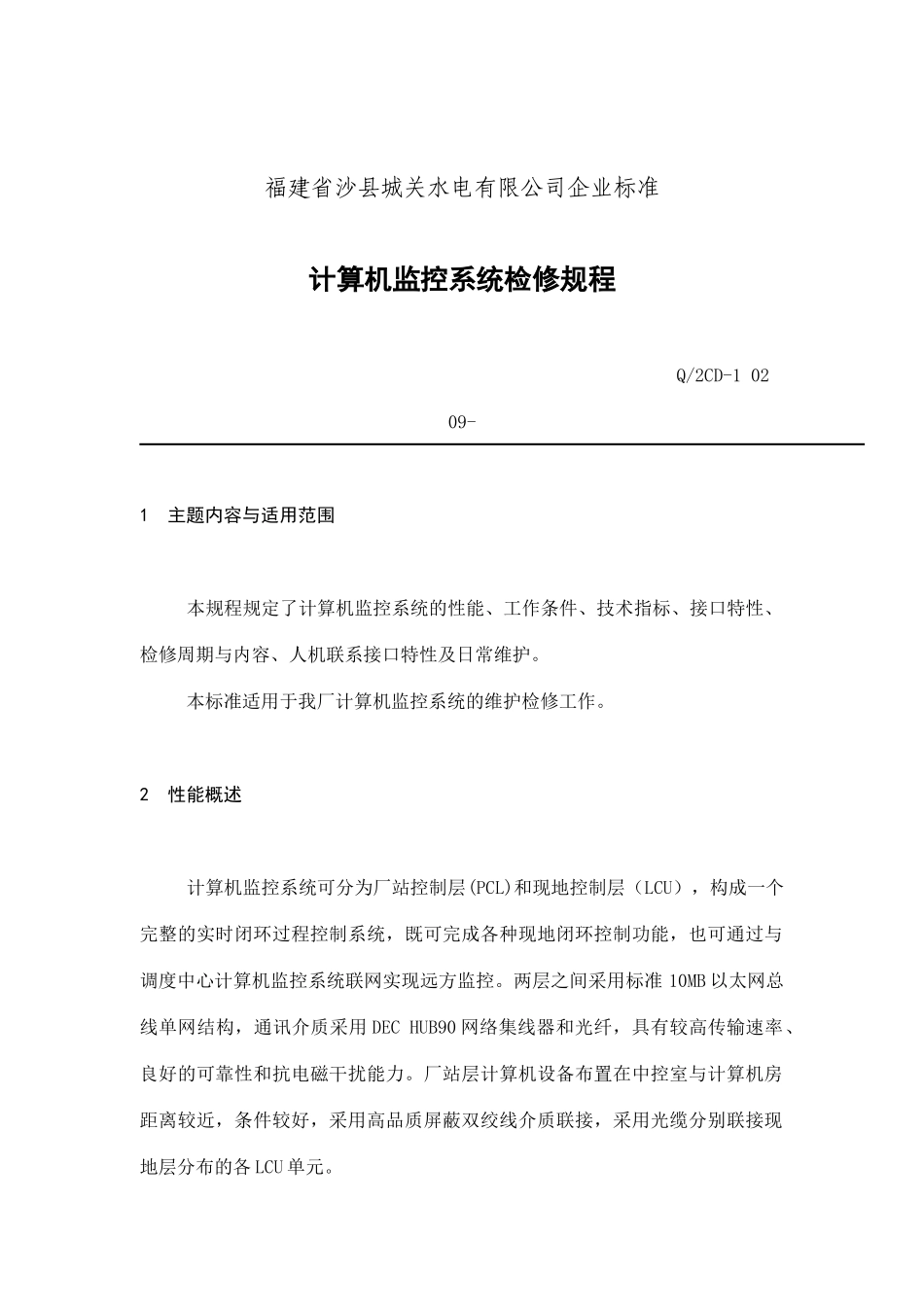

福建省沙县城关水电有限公司企业标准计算机监控系统检修规程 Q/2CD-1 02 09-1 主题内容与适用范围 本规程规定了计算机监控系统的性能、工作条件、技术指标、接口特性、检修周期与内容、人机联系接口特性及日常维护。 本标准适用于我厂计算机监控系统的维护检修工作。2 性能概述 计算机监控系统可分为厂站控制层(PCL)和现地控制层(LCU),构成一个完整的实时闭环过程控制系统,既可完成各种现地闭环控制功能,也可通过与调度中心计算机监控系统联网实现远方监控。两层之间采用标准 10MB 以太网总线单网结构,通讯介质采用 DEC HUB90 网络集线器和光纤,具有较高传输速率、良好的可靠性和抗电磁干扰能力。厂站层计算机设备布置在中控室与计算机房距离较近,条件较好,采用高品质屏蔽双绞线介质联接,采用光缆分别联接现地层分布的各 LCU 单元。 计算机监控系统分为主控级和现地控制单元两级,主控级设有主机/操作员工作站二台,工程师/培训工作站一台、通讯服务器一台、电话语音报警装置一台、光纤单网设备一套及 GPS 时钟、打印机、UPS 电源等。现地控制级共设五台 LCU,其中机组 LCU 三台、公用设备/开关站 LCU 一台,坝区 LCU 一台。3 工作条件 监控系统要求有可靠的工作电源,以保证工作的稳定以及在事故情况下,能发挥应有的作用,上位机配有二台 UPS-2KVA 不间断电源,LCU 装置中各配有一台 1KVA 不间断电源,由交流供电。4 监控系统主要性能指标 · 状态和报警点采集周期 <2s · 模拟量采集周期 · 电量 <1s · 非电量 <1s · 事件顺序记录点分辨率 <2ms · 现地控制级接收控制指令到开始执行的时间 <1s · 时钟同步精度 <1ms · 双机切换时间 无延时无扰动切换 · 平均故障间隔时间(MTBF) · 计算机监控系统 >18000hQ/2CD-1 02 09- · 主控级计算机(含磁盘) >12000h · 现地控制单元 >18000h · 可维护性(MTTR) <0.5h · 计算机监控系统可利用率(AP) >99.96%5 监控系统的接口特性5.1 现场 I/O 与监控系统的接口5.1.1 开关量输入特性 信号输入方式: 无源接点或无源光耦输入 隔离及预防过电压措施: 光电隔离 状态显示方式: LED 显示5.1.2 模拟量输入特性 电气模拟量输入信号为: DC4~20mA 非电气模拟量输入信号为: DC4~20mA 温度量输入信号为: Pt100 测温电阻(三线制) 模拟量输入 D/A 分辩率: 12 位(包括带符位) 最大误差:...
