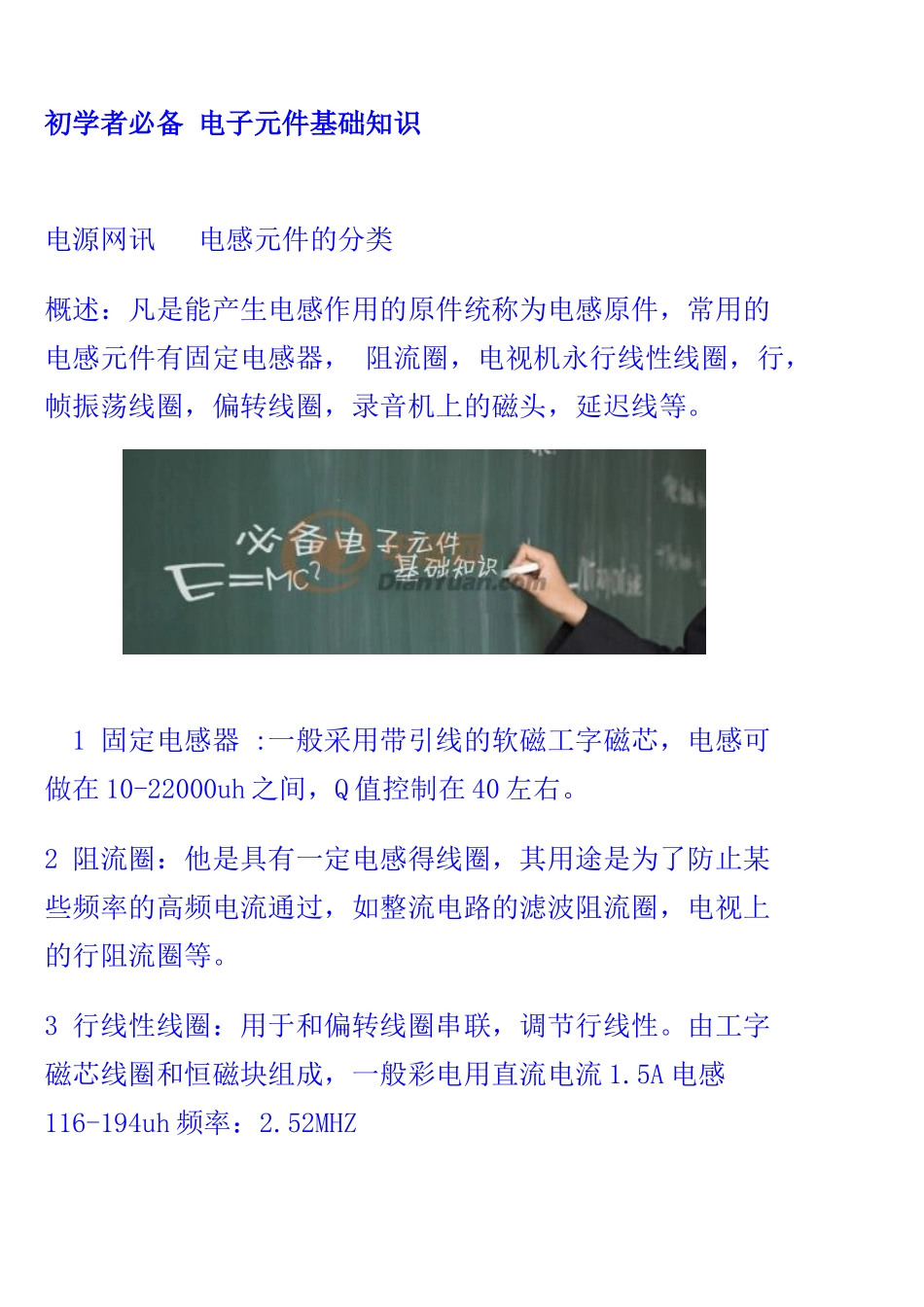

初学者必备 电子元件基础知识 电源网讯 电感元件的分类概述：凡是能产生电感作用的原件统称为电感原件，常用的电感元件有固定电感器， 阻流圈，电视机永行线性线圈，行，帧振荡线圈，偏转线圈，录音机上的磁头，延迟线等
1 固定电感器 :一般采用带引线的软磁工字磁芯，电感可做在 10-22000uh 之间，Q 值控制在 40 左右
2 阻流圈：他是具有一定电感得线圈，其用途是为了防止某些频率的高频电流通过，如整流电路的滤波阻流圈，电视上的行阻流圈等
3 行线性线圈：用于和偏转线圈串联，调节行线性
由工字磁芯线圈和恒磁块组成，一般彩电用直流电流 1
5A 电感116-194uh 频率：2

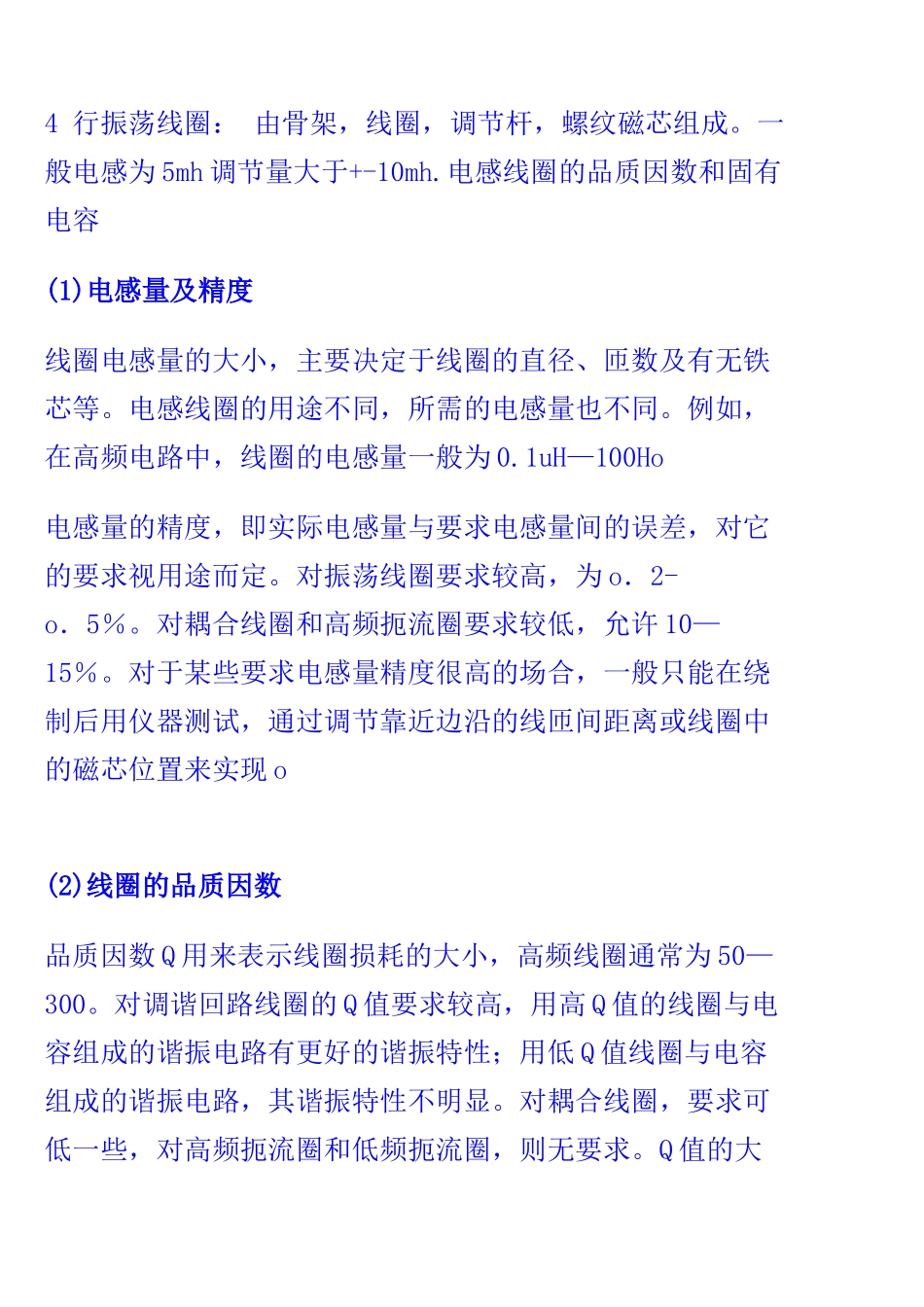

52MHZ 4 行振荡线圈： 由骨架，线圈，调节杆，螺纹磁芯组成
一般电感为 5mh 调节量大于+-10mh
电感线圈的品质因数和固有电容(1)电感量及精度 线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等
电感线圈的用途不同，所需的电感量也不同
例如，在高频电路中，线圈的电感量一般为 0
1uH—100Ho 电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定
对振荡线圈要求较高，为 o．2-o．5％
对耦合线圈和高频扼流圈要求较低，允许 10—15％
对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现 o (2)线圈的品质因数 品质因数 Q 用来表示线圈损耗的大小，高频线圈通常为 50—300
对调谐回路线圈的 Q 值要求较高，用高 Q 值的线圈与电容组成的谐振电路有更好的谐振特性；用低 Q 值线圈与电容组成的谐振电路，其谐振特性不明显
对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求

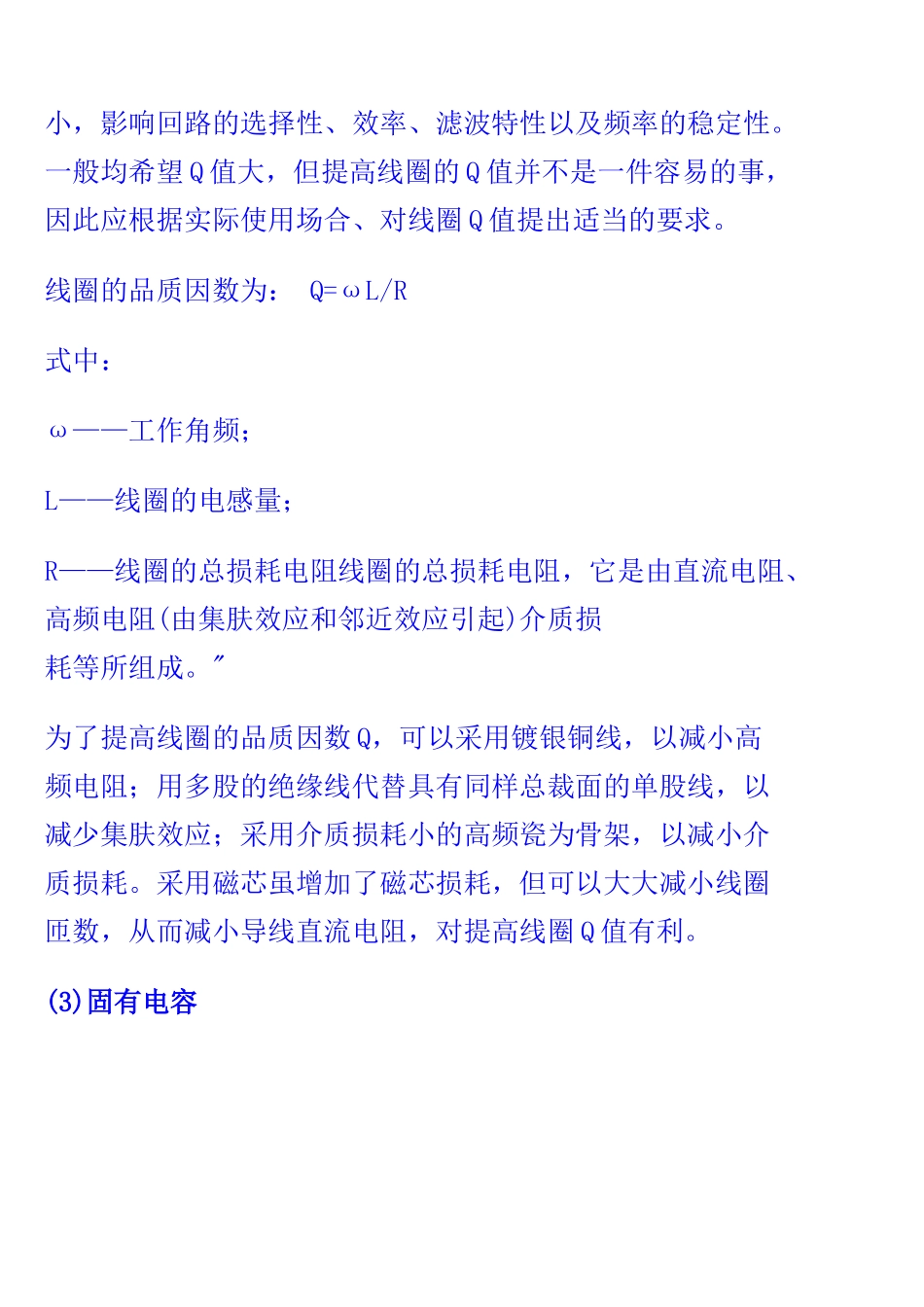

Q 值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性
一般均希望 Q 值大，但提高线圈的 Q 值并不
