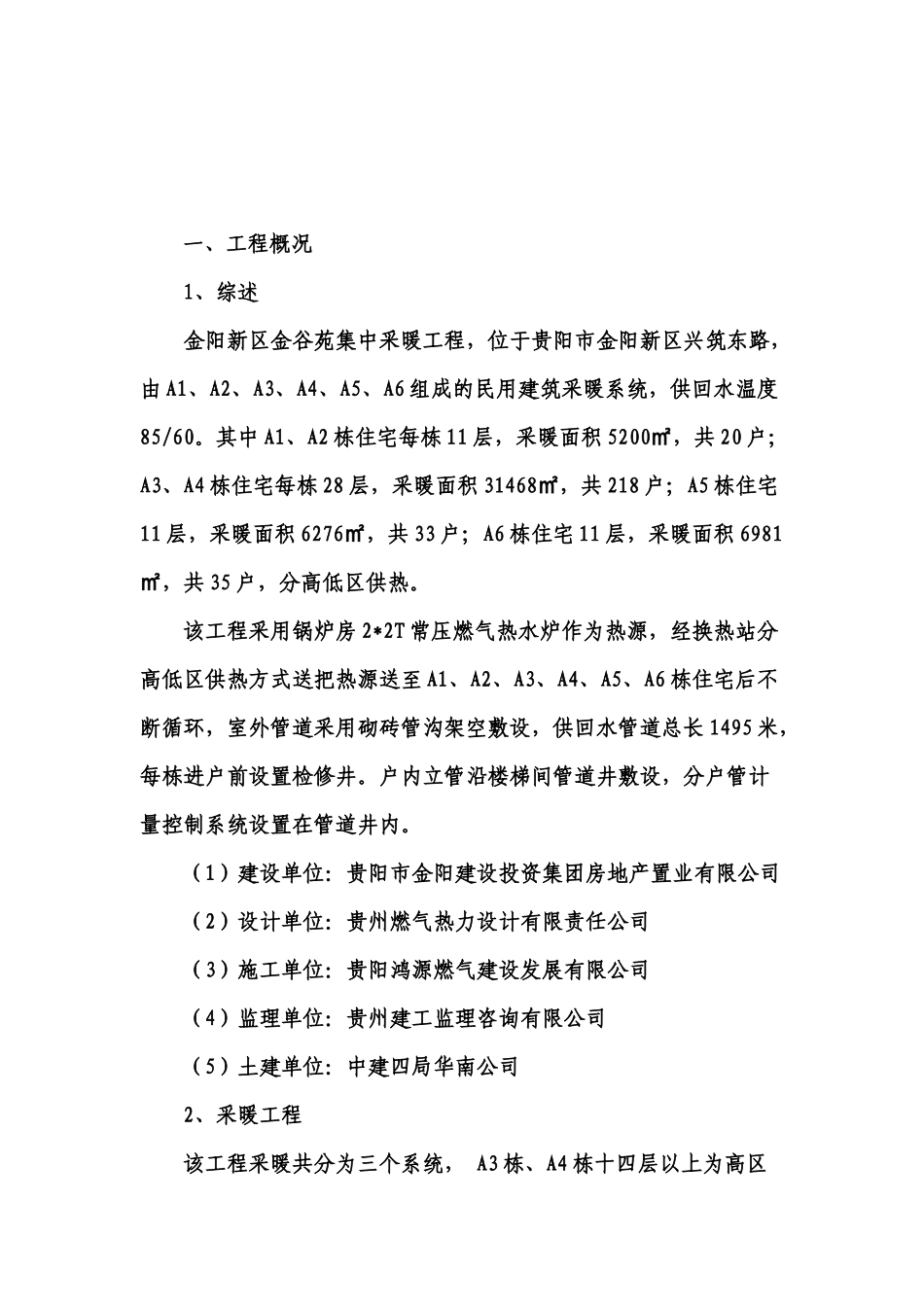

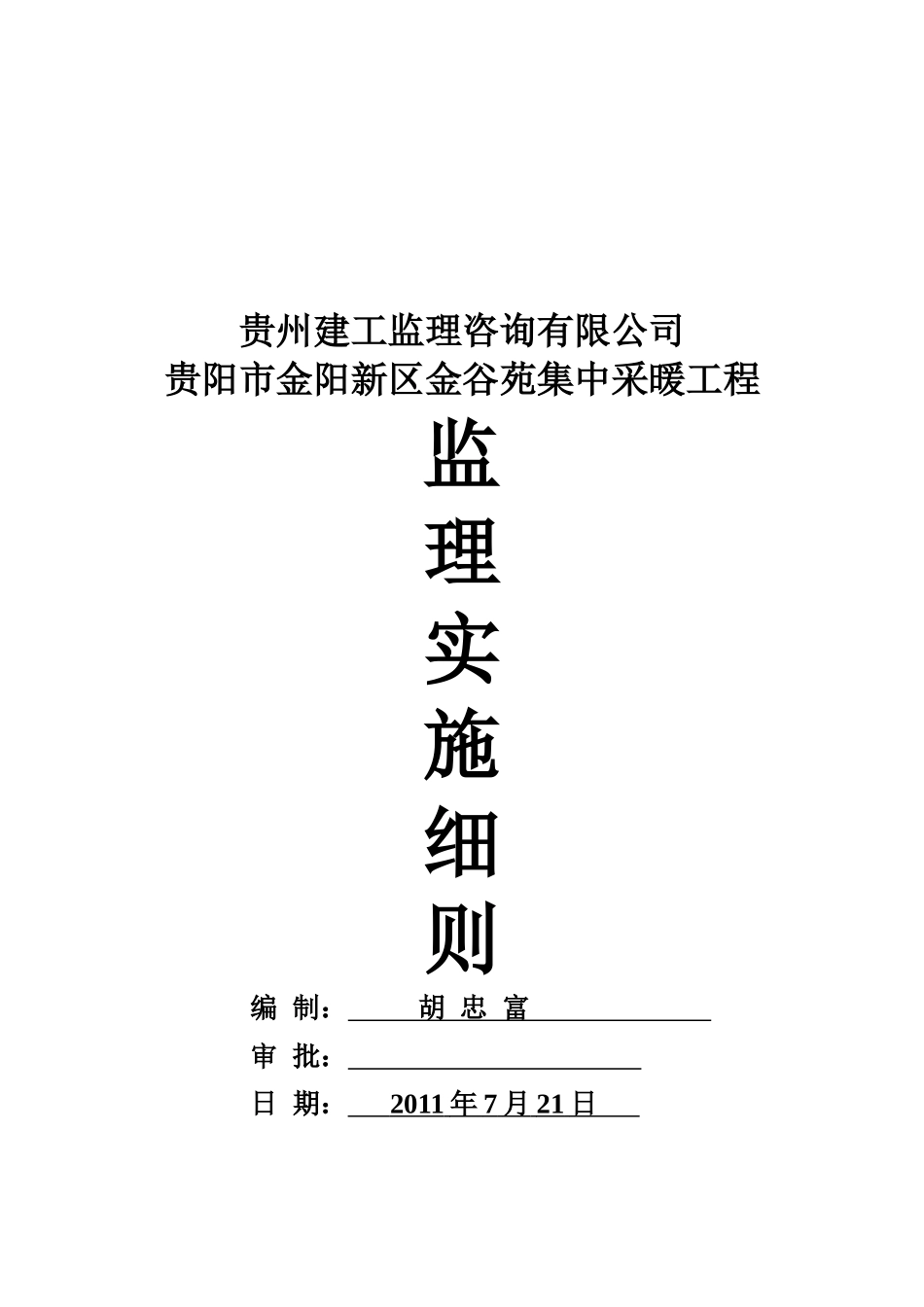

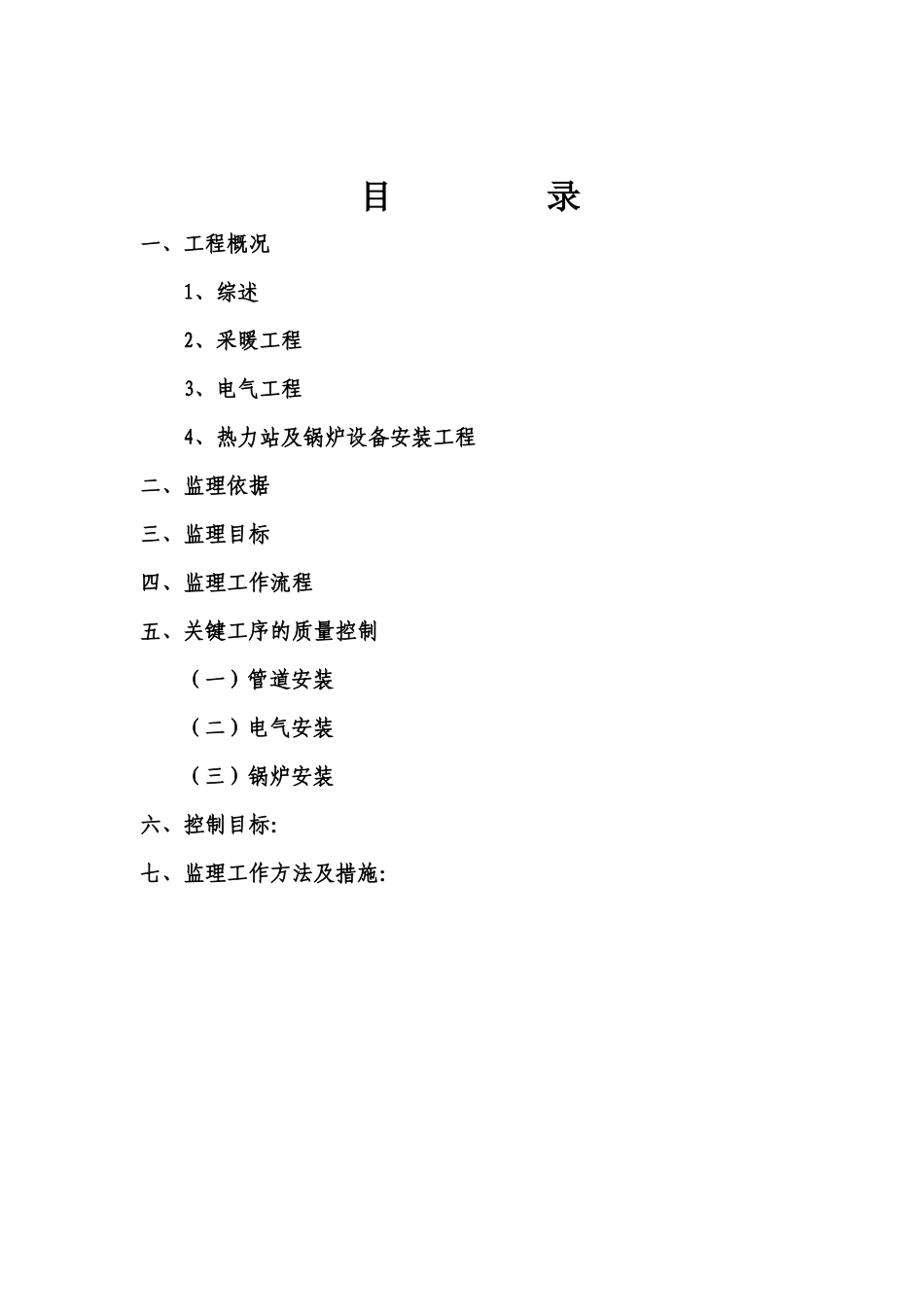

贵州建工监理咨询有限公司贵阳市金阳新区金谷苑集中采暖工程监理实施细则编 制： 胡 忠 富 审 批： 日 期： 2011 年 7 月 21 日 目 录一、工程概况1、综述2、采暖工程3、电气工程4、热力站及锅炉设备安装工程二、监理依据三、监理目标四、监理工作流程五、关键工序的质量控制（一）管道安装（二）电气安装（三）锅炉安装六、控制目标：七、监理工作方法及措施：一、工程概况1、综述金阳新区金谷苑集中采暖工程，位于贵阳市金阳新区兴筑东路，由 A1、A2、A3、A4、A5、A6 组成的民用建筑采暖系统，供回水温度85/60。其中 A1、A2 栋住宅每栋 11 层，采暖面积 5200，共㎡20 户；A3、A4 栋住宅每栋 28 层，采暖面积 31468，共㎡218 户；A5 栋住宅11 层，采暖面积 6276，共㎡33 户；A6 栋住宅 11 层，采暖面积 6981，共㎡35 户，分高低区供热。该工程采用锅炉房 2*2T 常压燃气热水炉作为热源，经换热站分高低区供热方式送把热源送至 A1、A2、A3、A4、A5、A6 栋住宅后不断循环，室外管道采用砌砖管沟架空敷设，供回水管道总长 1495 米，每栋进户前设置检修井。户内立管沿楼梯间管道井敷设，分户管计量控制系统设置在管道井内。（1）建设单位：贵阳市金阳建设投资集团房地产置业有限公司（2）设计单位：贵州燃气热力设计有限责任公司（3）施工单位：贵阳鸿源燃气建设发展有限公司（4）监理单位：贵州建工监理咨询有限公司（5）土建单位：中建四局华南公司2、采暖工程该工程采暖共分为三个系统， A3 栋、A4 栋十四层以上为高区住宅楼；A3 栋、A4 栋十四层以下为低区住宅楼；A1 栋、A2 栋、A5栋、A6 栋为低区住宅楼，由二次换热站热水加压泵分别送至以上三个采暖系统，采用上供下回单管同程式系统。室外供回水管道采用流体无缝钢管，砌砖管沟架空敷设，保温采用复合硅酸盐制品，外用玻璃布环氧 0.5mm 的镀锌铁皮；室内供回水立管于楼梯间管道井敷设，管材采用热镀锌钢管丝扣连接。分户式住宅内采用高频焊翅片散热器，采暖管材采用聚丁烯管（PB 管）。穿越不采暖区域的管道作保温，保温层为 40mm 厚的厚铝箔岩棉管。3、电气工程电气工程是采用三相五线制系统，由甲方提供双路电源，供电电压为 AC380V/220V 伏，外线部分由甲方负责变从变电站引至锅炉房及二次换热站配电柜内。低压配电室室内接地系统和室外接地极与联合接地体可靠接地，接地电阻小于 1 欧姆。室内所有低压电缆沿电缆桥架或穿管敷...
